新版FMEA核心 一棵树加两张网！

问

如何实施新版FMEA，我们有什么样的挑战？

答

新版FMEA就是“种树织网”（男耕女织）：

种一棵树：结构树，

织两张网：功能网、失效网。

原来是结构树：

DFMEA识别并将设计分解为系统、子系统以及零部件，

使用结构树图表达系统、子系统以及零件的关系。

案例中：起动机分解为3个组件，

包括直流电动机、传动机构、电磁控制机构，

然后将组件再拆解为零件，

如传动机机构分解为单向离合器和拨叉。

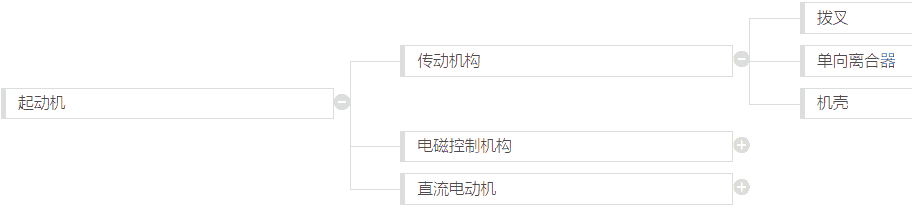

起动机结构树 – R-FMEA软件中展现

原来第1张网是：功能网

DFMEA功能分析确保：功能/要求/产品特性

适当分配给系统元素。

使用功能网将系统功能、组件功能及产品特性关系起来。

对功能网进行逻辑连接时，

用下面的提问是非常有效的：

功能层级原理：

低级功能如何实现高级功能？（自顶向下）

较低级别的功能的作用是什么？（自下而上）。

以传动机构为关注对象（聚焦元素），

从关注对象向左边问：

-问：为什么传动齿轮要与飞轮啮合， Why？目的是什么？

-答：为了输出给飞轮转速与扭力！

以传动机构为关注对象，从左向右边问： →

-问：传动机构如何实现与飞轮啮合？    How？怎么完成？

-答：因为拨叉能推动齿轮移动到飞轮齿啮合位置。

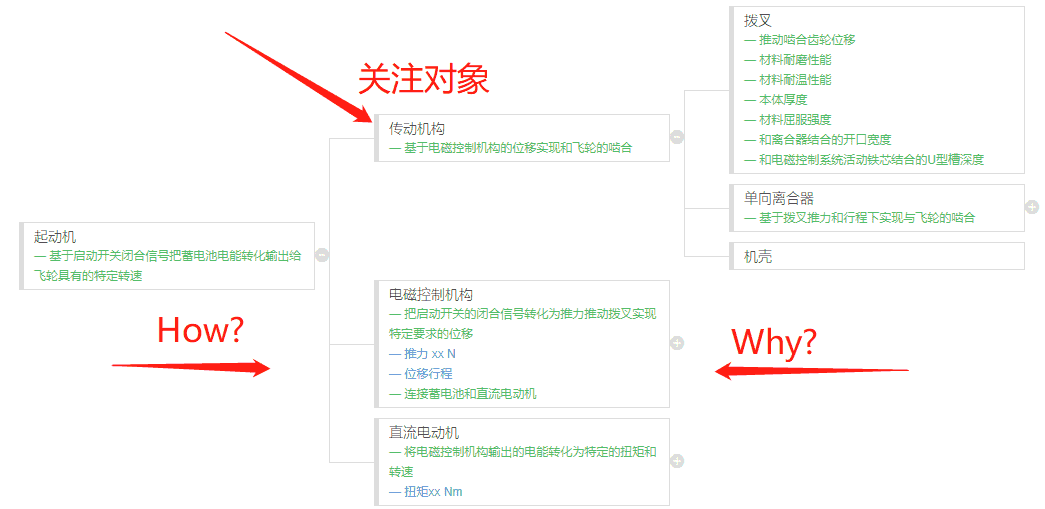

起动机功能网

原来第2张网是：失效网

DFMEA识别失效原因、失效模式、失效后果，

并使用失效网显示他们的关系以进行风险分析。

什么是失效模式?

什么是失效原因？

什么是失效后果？

曾经的你在填FMEA时，痛苦过吗？

DFMEA通过功能推出潜在的失效，

失效被认为是失效影响、失效模式还是失效原因？

这里就显得很简单了！

取决于它所在的分析层级是系统，子系统还是组件。

即取决于你的关注对象是什么？

下图中的关注对象是起动机，

那么关注对象的失效，叫失效模式，

关注对象的左边，对应是上一级零件的失效，叫失效后果，

关注对象的右边，对应是下一级零件的失效，叫失效原因。

也就是说，

传动机构无法实现和飞轮的啮合是失效模式，

起动机构无输出转速和扭力是失效后果，

拨叉的材料耐磨性能不足是失效原因。

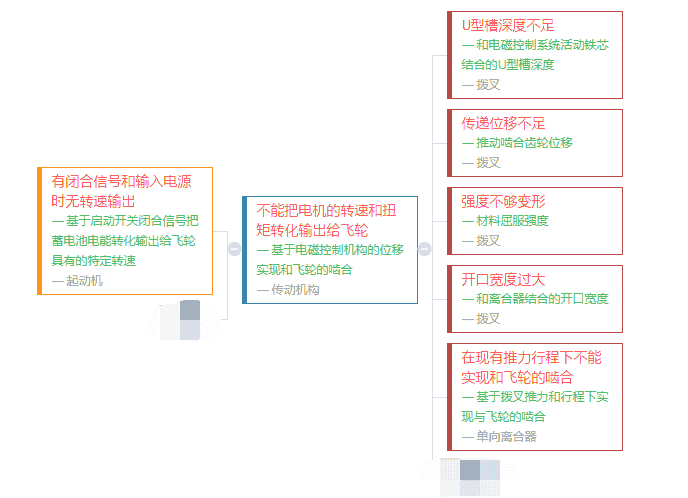

起动机失效网

好吧，变“心”飞马，需要我们：

–种1颗什么的树：结构图

–为了表达系统、子系统以及零部件的关系。

–织2张什么的网：功能网，失效网

–功能网：系统功能、组件功能及产品特性联起来

–失效网：识别失效原因、失效模式、失效后果，

并使用失效网显示他们的关系

R-FMEA中的结构树、功能网、失效网

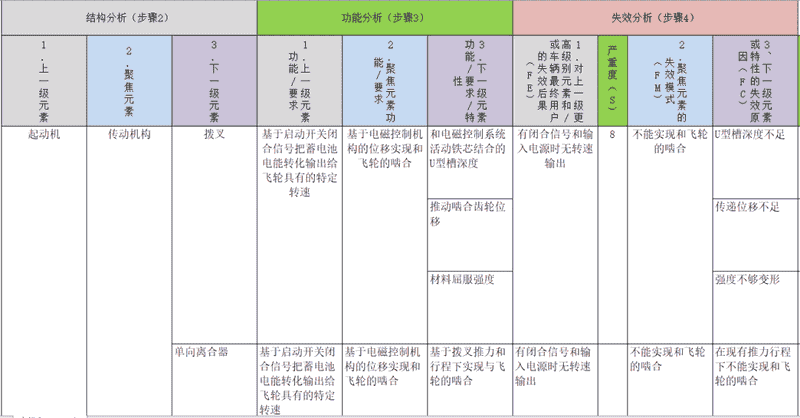

最后将结构树、功能网、失效网导入FMEA表格中。

AIAG-VDA FMEA 手册中的案例：
