作者：张磊      审校：凌俊

NX2206版本在MBD做了有价值的增强，助力于客户构建更丰富、更完整的数字孪生。主要改进如下：

• MBD多个功能、工作流程和UI的增强，注重于提高效率

• 对逻辑编辑器增强实现自动化验证，为高级查询提供了智能解决方案

• 更多更强的PMI应用支持更多MBE应用

今天我们介绍一下NX2206中MBD之PMI增强的主要内容。

一、MBD 导航器提供了全面的、面向工作流程的方法，用于PMI的组织。新功能、工作流程和UI用户界面的改进，侧重于提高用户的效率

• 在图形窗口中选择 PMI 对象后，包含该 PMI 对象的文件夹将自动展开，对应的PMI 节点将在主面板中高亮显示

• 现在可以创建定制PMI文件夹，对PMI对象进行更加有序的组织和管理

• 在主面板中选取剖切视图和切割平面符号的时候，相关信息显示在相关性面板中

• 对细节面板的功能也做了很多增强，例如

（1）现在，如果在细节面板中编辑PMI对象时遇到与小写字符、空白输入和特殊字符相关的问题，会显示警告消息。

（2）现在可以直接在细节面板中编辑单行注释和切割平面符号中的文本。

（3）现在可以在细节面板中编辑其他焊接或表面粗糙度符号参数。

（4）现在，如果在细节面板中编辑PMI 对象，且PMI顾问模式设为建议，警告信息会显示在警告列中。如果PMI顾问模式设为强制，图形窗口中将显示一条警告。

二、创建和编辑PMI特征控制框的体验改善

• 特征控制框对话框中原来提供的用于定义 （Feature Control Frame）FCF 符号内容和样式的一些选项，现已重新放置到新的特征控制框应用的时候的功能区菜单中→常规选项卡。而特征控制框对话框中仍提供用于定义导引线、原点、关联对象以及从已有 FCF 符号继承特征的选项。

• 使用特征控制框命令时，常规选项卡上的文本命令可用。它经过重新设计，并显示动态文本编辑器和文本→常规选项卡，允许您将文本添加到第一、第二和第三基准截面以及 FCF 符号本身。

• 现在可以使用场景对话框、句柄和关联菜单命令为框执行以下操作：

（1）选择单框或复合框样式。

（2）为复合框样式添加框。

（3）在复合框中删除、上移或下移框段。

三、更直观、更高效的PMI创建，简化了柱面和锥面上的尺寸标注创建

• 通过选择柱面上的任意点和可用的注释平面，就可在圆柱曲面上创建圆柱线性尺寸

• 创建圆锥面的角度尺寸时无需创建/选择额外的几何体，只需要选取圆锥面

• 自动进行注释平面的推断

• 注释平面可以进行预览，有可选项进行备选平面的选取

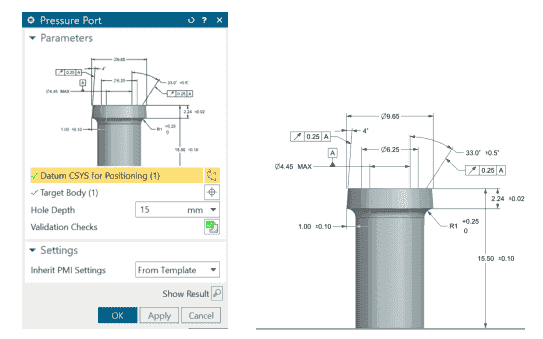

四、特征模板对象支持存储和重用PMI

• • 支持的PMI对象类型

（1）注释:文本、标签、基准特征符号、基准目标、特征控制框、表面粗糙度符号

（2）尺寸：线性、径向、角度、倒角、厚度、孔标注

（3）定制符号

• 从重用库中进行创建/实例化

• 将具有 PMI 对象的特征模板导入部件文件时，可以选择是从模板还是目标部件继承PMI设置

• 可预测的PMI定位和方位

五、新增边状态符号，可用来指定部件上边的精加工指示

• • 使用边状态符号命令可创建定义零件边完成条件的符号，如去除毛刺、除屑和材料变薄。

  • 可以定义边条件公差的大小和方向、边内的最大偏差或超出零件边的最小或最大偏差

（1）指定公差，用来描述内边或外边的状态

（2）可配置的首选项和客户缺省设置

六、NX PMI创建的更多增强

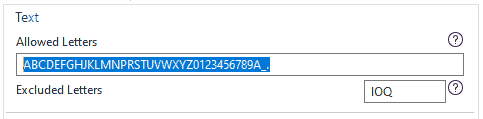

• 基准特征符号和切割平面符号定义允许和被排除的字符

• 螺纹公差参数可以添加到公制螺纹孔标注和符号螺纹孔标注

• 在钣金设计应用的展平图样中的标签现在是PMI对象，可自动生成折弯表，并且折弯表可被配置

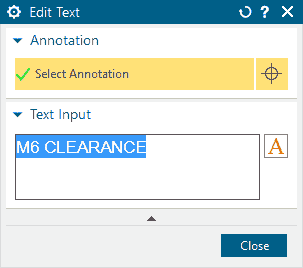

• 使用动态文本编辑器和增强的格式设置选项可改进表中文本创建的工作流程。编辑文本，现在可以在图纸或 3D 环境中连续选择和编辑多个注释，而无需退出编辑文本对话框

• 将组与PMI对象关联。在指定被关联的对象时，现在可以选取面组，将其快速关联到PMI对象，或快速编辑与这组对象关联的PMI对象。



• PMI大小调整支持 All Around 和 All Over的引导线类型

如需详细了解NX2206MBD增强及新功能，可与联宏公司的销售代表联系。我们将提供详细的技术资料和演示材料，让您更深入的了解NXMBD技术。
