FLUENT建筑热桥模拟

本教程通过建筑热桥问题分析演示了固体传热模拟过程。

 1  启动FLUENT并导入网格  （1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2021→Fluid Dynamics→Fluent 2021命令，启动Fluent 2021。

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2  定义模型

（1）双击A4栏Setup项，打开Fluent Launcher对话框，单击OK按钮进入FLUENT界面。

（2）单击命令结构树中General按钮，弹出General（总体模型设定）面板，Solver中Time选择Steady。

 3  设置能量方程

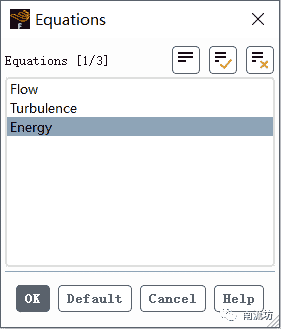

在模型设定面板，激活能量方程。

 4  设置材料

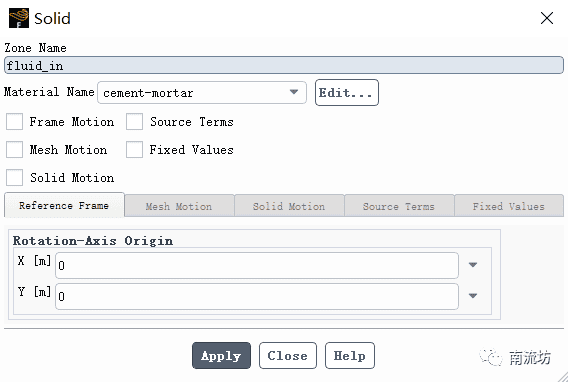

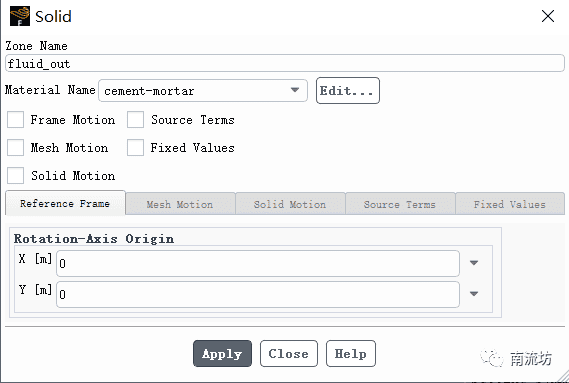

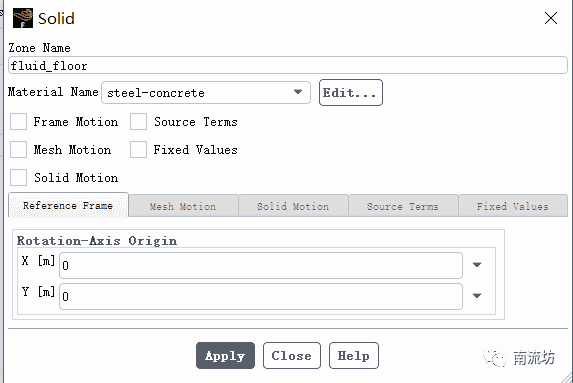

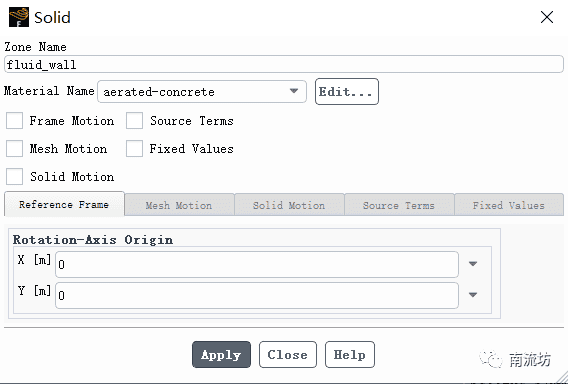

（1）单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。在材料库中新建三种固体材料aerated-concrete，cement-mortar和steel-concrete。

 5  设置边界条件

（1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

（2）在边界条件面板中，设置内墙wall_in的参数如下图所示。

（3）设置外墙wall_out的参数如下图所示。

 6 求解设置

只计算传热，取消选择流畅计算。

 7 初始条件

单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Hybrid Initialization，单击Initialize按钮进行初始化。

 8  计算求解

（1）单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Number of Iterations中输入100，单击Calculate开始计算。

 9  结果后处理  （1）双击A6栏Results项，进入CFD-Post界面。

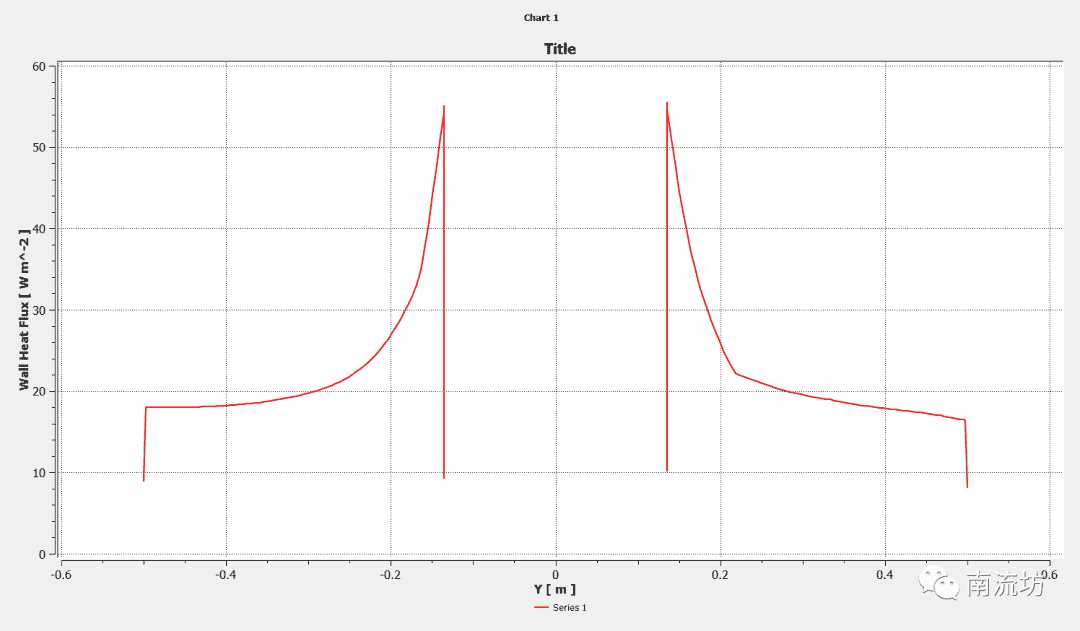

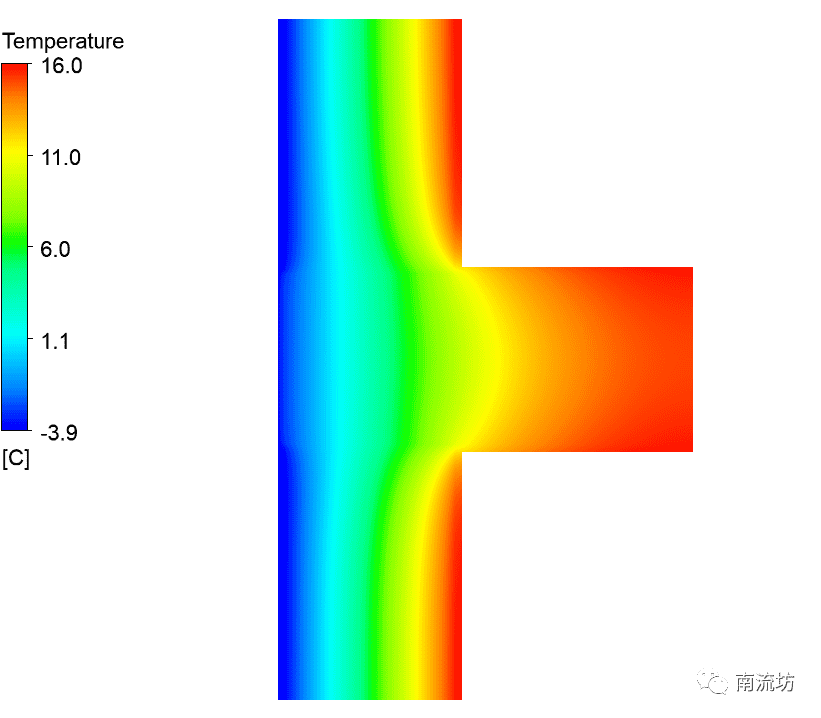

（2）显示温度场云图及内墙传热系数曲线。
