适用版本：NX10.0
在实际加工过程中由于要追求效率，会先用较大直径的刀进行粗加工，但是因为刀具直径的关系有些地方大刀具进不去，所以还需要使用合适的小直径刀具进行未切削区域的加工。
在NX软件中，针对平面铣目前提供了3种未切削区域的处理方法:
第一种：参考刀具

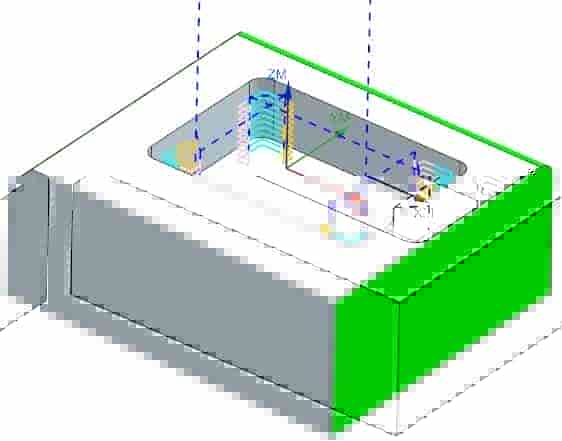

这种方法是在NX7.0版本以后才有的功能，这种方法的优点是使用简单方便，只需要定义合适的加工刀具和参考刀具，无需依赖其他操作，如图1所示。
图1
第二种：使用2D IPW

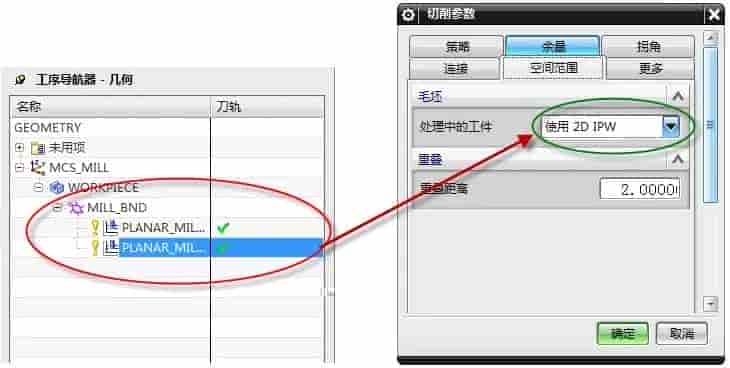

这种方法同样是在NX7.0以后版本才有的功能，这种方法需要继承上一个操作的父节点几何体，如图2所示，刀路效果如图3所示。
图2
图3
使用2D IPW需要注意以下几点：
边界必须要在MILL_BND父节点中定义。
未切削区域的操作必须要在MILL_BND父节点下。
第三种：保存边界

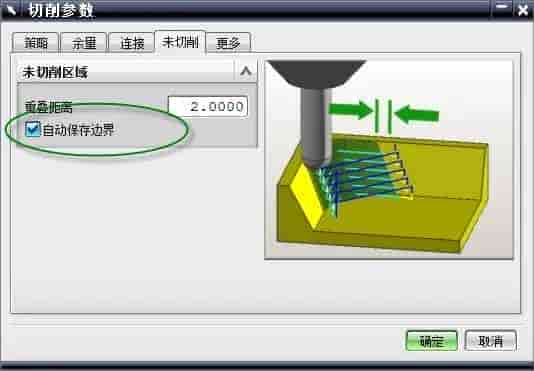

在NX6.0以前版本中的切削参数中有自动保存边界功能，如图4所示。
图4

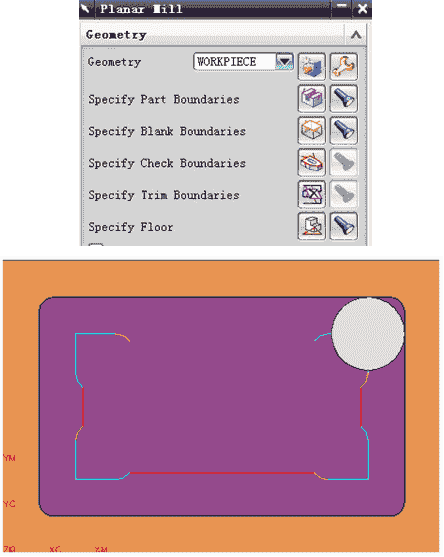

图5为不设置自动保存边界
图5

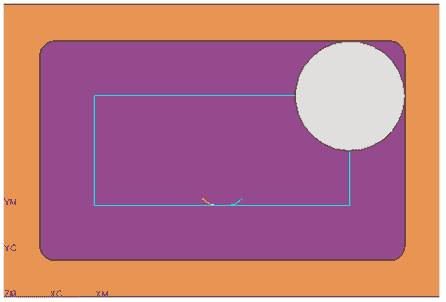

当设置自动保存边界时，在零件拐角处将自动保存永久的边界。如图6所示。
图6
通过已保存的永久边界可以用来限制下一个操作中的切削，通过定义毛坯边界的方式来完成清根操作，使得刀具只切削剩余材料的拐角，如图7所示：
图7
但是这种方法在NX7.0后被参考刀具和2D IPW代替，用户如果想要用这种方法需要通过下面的方法来实现。
如何在NX7.0以后版本中实现保存未切削区域边界的方法处理未切削区域？

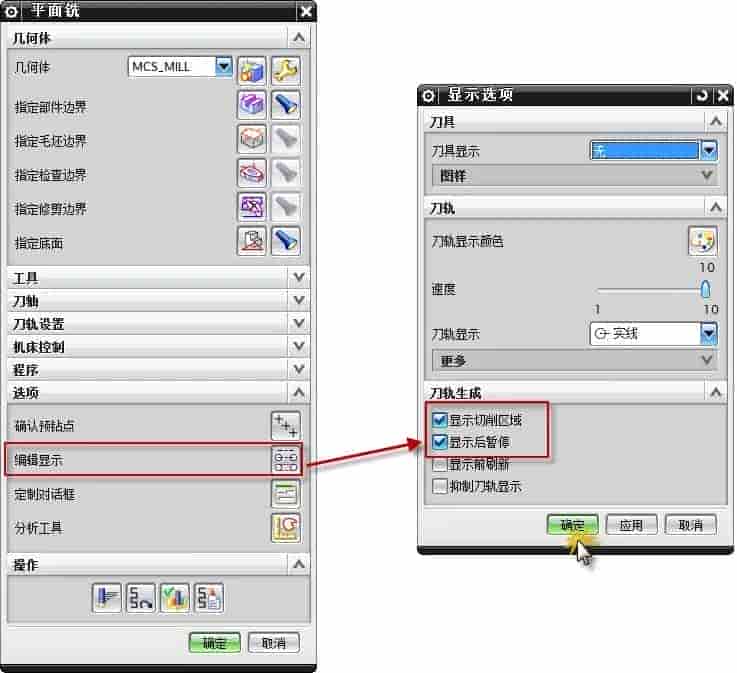

在定义好各参数计算刀轨前，打开编辑显示选项对话框在刀轨生成选项里面把显示未切削区域和显示后暂停功能打开，如图8所示。
图8

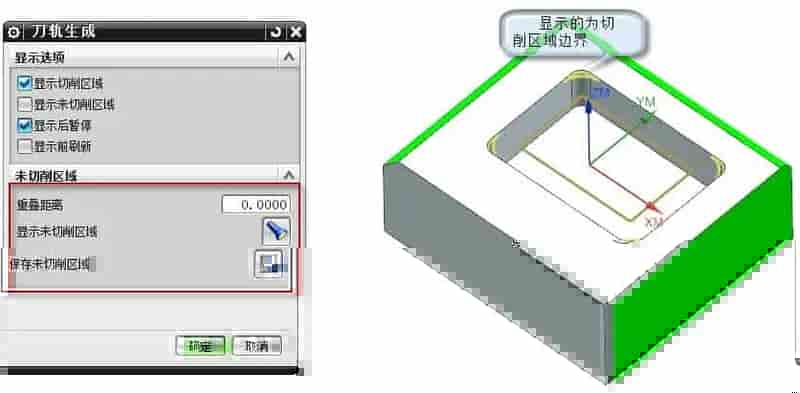

确定后点击生成刀轨按钮，弹出刀轨生成对话框，在未切削区域中有显示未切削区域和保存未切削区域选项，点击显示未切削区域按钮，未切削区域将会显示出来，如图9所示。
图9

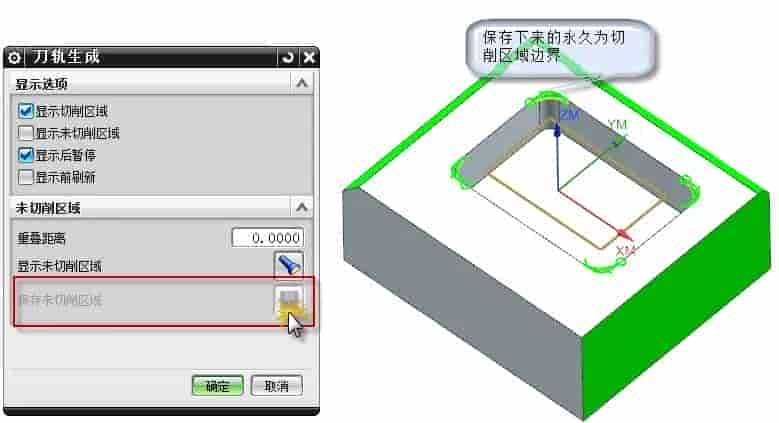

点击保存未切削区域按钮，将会把未切削区域保存为永久边界，如图10所示。
图10
通过已保存的永久边界来限制下一个操作中的切削，剩余操作和前面讲的第三种方法一样。
