本文演示了如何使用Python通过交互扩展(Interactive Extension)连接到ZOS-API。一旦连接到OpticStudio,交互扩展就可以执行自定义扩展能够执行的任何任务,并且OpticStudio界面将交互式地显示该任务的结果。
作者 Sandrine Auriol
附件下载
(联系工作人员领取文章附件)
简介
交互扩展模式几乎与自定义扩展(User Extension)相同,除了交互扩展不必是独立的可执行文件。交互扩展可以从脚本环境(如:Matlab或Python)进行连接,在这些脚本环境中没有可使OpticStudio启动的已编译可执行文件。
交互扩展从外部脚本环境交互地控制OpticStudio界面。本文将解释如何将OpticStudio与交互扩展连接起来。
创建交互扩展脚本
要创建连接到交互扩展的编程模板,请单击:编程(Programming) > Python >交互扩展(Interactive Extension)。
将该脚本放置在ZOS-API项目文件夹:..DocumentsZemaxZOS-API ProjectsPythonZOSConnection 中。
如果创建了多个交互扩展,那么文件名将按顺序编号。

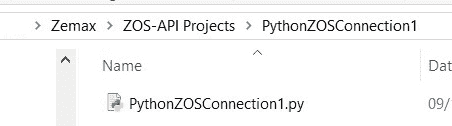

软件将在文件所在位置打开文件选项(File Explorer):
连接到交互扩展
要启动交互扩展,请单击“编程(Programming) >交互扩展(Interactive Extension)”。
将打开对话框窗口,OpticStudio将等待外部应用程序(在本例中是Python)连接。
对话框显示OpticStudio运行实例的实例ID,Python在运行多个实例时可以连接到OpticStudio的特定实例。
下一步取决于所使用的集成开发环境(Integrated Development Environment ,IDE)。
IDLE(Python自带的原生IDE)
-

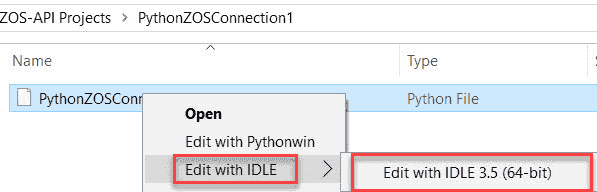

右键单击脚本文件
-
选择“在集成开发环境编辑器中编辑 ( Edit in the IDLE )”、“使用集成开发环境编辑器编辑 ( Edit with IDLE )”Python版本
-

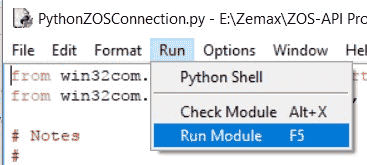

运行代码
-

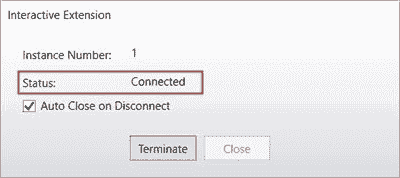

交互扩展的状态显示扩展已连接。
-
现在可以在 Python 命令窗口中执行单个命令。
例如,可以加载示例文件:
-
OpticStudio 打开的实例将显示加载的文件,Python命令窗口将在文件成功加载时返回布尔值“True”。
-
一旦执行命令,shell中显示 “>>>” 意味着它已经为处理新的命令做好了准备。
PyCharm IDE:
-
在 PyCharm 中打开PythonZOSConnectionX.py的代码。
-
点击右键选择“在控制台运行文件(Run File in Console)”:
-
控制台窗口将指示连接的状态,然后在控制台中执行各个命令。
右侧窗格显示项目可用的变量。

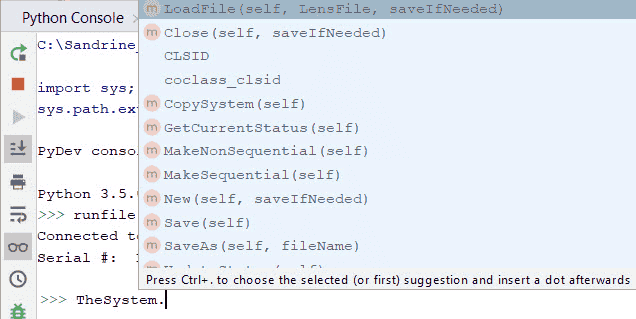

这意味着在使用交互扩展时存在“语法提示 ( Intellisense )”。
Python也可以执行代码块。例如,打开附件,附件中的脚本摘录自示例文件:” ZemaxZOS-API Sample CodePythonPythonStandalone_01_new_file_and_quickfocus.py “。连接到ZOS-API的代码行已被删除。
选择脚本。点击右键并选择“在控制台执行所选代码(Execute Selection in Console)”。

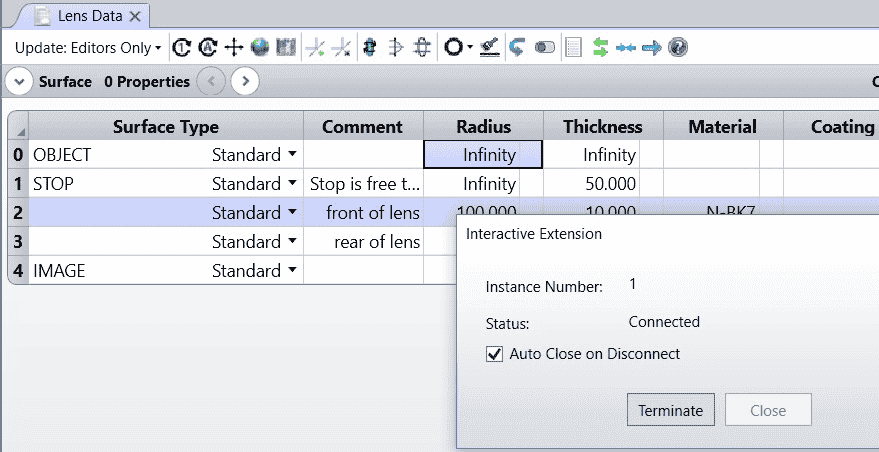

OpticStudio 显示新创建的文件。

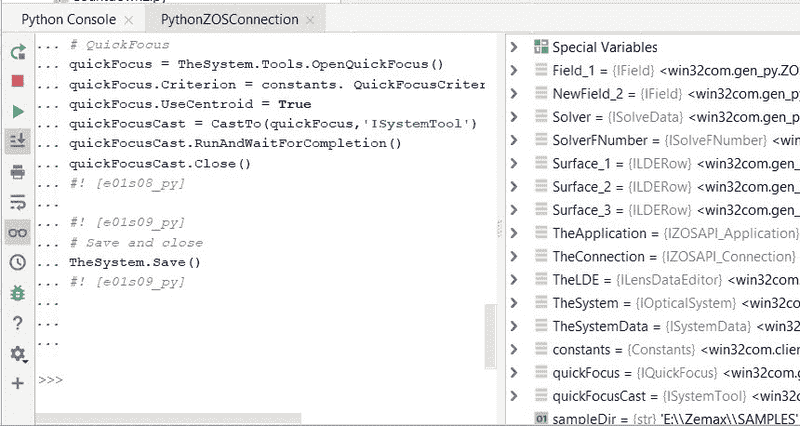

控制台显示新的变量:
终止连接

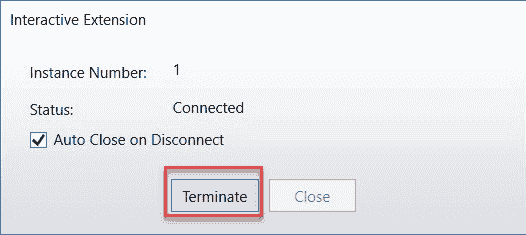

可以通过单击“交互扩展”对话框中的“终止(Terminate)”来终止连接。

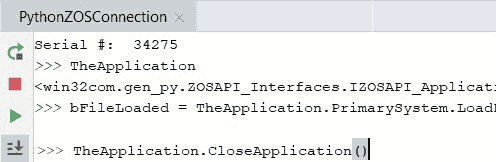

或者在Python命令窗口中运行CloseApplication方法。
