南京科远PLM项目实施案例

公司简介

南京科远自动化集团股份有限公司（以下简称“南京科远”）始创于1993年，是国内领先的工业自动化与信息化技术、产品与解决方案供应商，拥有注册资本1.02亿元，总资产逾10亿元。园区占地247亩，现有在职员工700人，其中本科以上学历人员占公司总人数85%以上，研发人员占公司总人数30%以上。

南京科远专注于工业自动化和信息化产品的研发、生产和销售，围绕过程自动化、工业信息化、智能制造与机器人、传感技术与测控装置四大产业领域，形成了以NT6000分散控制系统(DCS)、SyncBase实时数据库、SY系列智能一体化电动执行机构、SyncDrive系列电机驱动产品、iConwa系列凝汽器在线清洗机器人、iRob系列机器人自动化生产线为主的一批核心产品，提出了诸多优秀行业解决方案，获得了市场的普遍认可和一致好评，在国内工业领域得到了广泛应用。

合作历程

南京科远十分重视信息化在研发中的作用，并将企业核心竞争力定位为“基于信息技术的创新能力“，前期通过引进国内外各类CAD软件，已初步形成了对设计文档的较规范管理。

2010年，南京科远新组建了一条机电一体化的产品线，基于产品线的扩展，以往采用文件夹方式管理图文档的模式越来越不能适应企业的发展，由于对图档缺乏统一管理，不但容易造成造成数据流失，还存在两张皮的问题；各设计人员把大量的精力花费在查找自己所需的信息上，设计效率不高。所以企业迫切需要通过有效的管理手段实现对产品数据统一规范管理。

2010年7月，南京科远通过市场选型，确定武汉天喻软件有限责任公司(以下简称“天喻软件”)为企业PLM项目战略合作伙伴，由双方合作共同搭建南京科远SCIYON-PLM系统平台，优化产品开发与设计流程，实现机电一体化设计，建立公司知识库。到2011年6月，SCIYON-PLM系统正式在技术部门全面投入使用。

南京科远SCIYON-PLM系统平台经过4年多的运行，已经深入到公司研发流程的各个环节，很好的解决了SolidWorks和Altium Designer两类产品数据基于项目的统一管理，实现了机电一体化的协同设计，并通过物料认证流程规范化的实现物料从申请、审批、设计、认证、风险评估到生产的全过程，保证产品结构的完整性和一致性，同时还建立了Altium Designer资源库DBLib及标准件库，方便设计人员基于统一资源进行研发，极大的提高了研发人员的工作效率和工作质量。

2014年12月，天喻软件积极响应企业需求，协助南京科远集团完成基于虚拟服务器的PLM部署，优化系统运行效率，为企业PLM系统应用保驾护航。

       IntePLM系统领先的行业技术、成熟架构及电子一体化解决方案确保了本项目一次成功，天喻软件项目组的敬业精神值得我们学习。

—-客户声音

客户需求

      设计流程优化管理

有效实现对南京科远机电一体化文档的电子化审批流程，通过设计工作流管理平台可以实现文档审批、变更、发放等过程管理，并支持基于轻量化模型的浏览与协同评审，提高浏览览与协同评审效率。

      利于传承性设计

有效记录整个项目实施过程中的所有文档，相关文档均采用版本方式进行有效管理，并且根据需要可以实现若干小版本的保存。

实现南京科远产品知识的积累，可以使设计人员充分利用知识成果，实现产品知识的共享和利用，减少大量的重复设计，提高工作效率，提升产品创新竞争力，保证南京科远产品设计的传承性。

       实现机电一体化产品设计

实现与ACAD、Solidworks和Altium Designer软件的集成，合理解决Solidworks和Altium Designer两类软件产生的产品数据统一管理问题，保证产品结构树的完整性和一致性，全面实现对三维产品数据的合理化管理。引入三维轻量化浏览器InteVUE，解决二、三维文档的统一浏览问题。

       建立共享资源库

支持对南京科远三维标准件库和电子元器件库的统一管理，例如Altium Designer中的PcbLib由SCIYON-PLM系统统一管理，设计过程中支持自动获取SCIYON-PLM系统中最新有效的PcbLib。

特色功能解决方案

南京科远SCIYON-PLM系统采用多层体系架构，以产品为核心组织和管理数据，以文档工作流、项目和工程变更为依托，有效实现对南京科远机电一体化文档和过程的管理，并支持基于InteVue轻量化模型的浏览与协同评审。

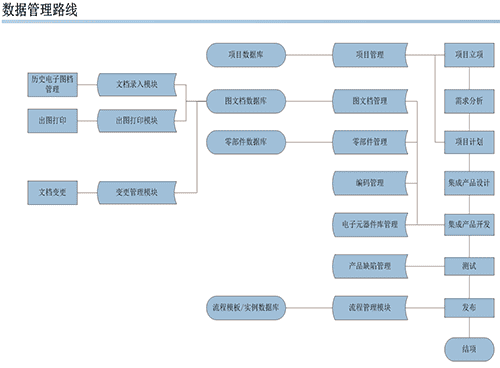

南京科远SCIYON-PLM系统数据管理路线图如下所示：

?南京科远SCIYON-PLM数据管理路线图

       物料认证流程

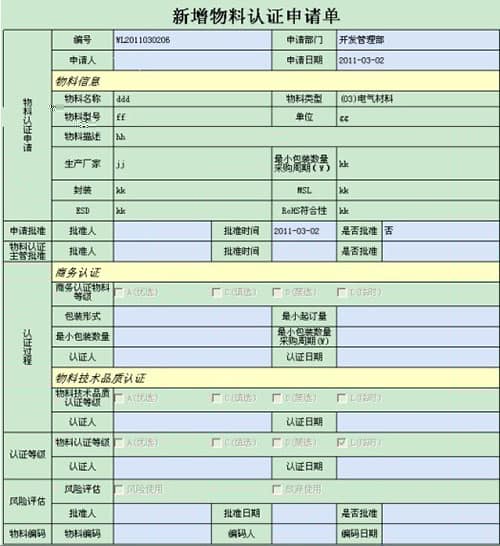

设计人员首先在南京科远SCIYON-PLM系统中新建物料认证申请单，添加附件，提交申请，然后通过物料认证流程，逐步审核、认证，最终在PLM中产生零部件。新建物料认证单如下图所示：

物料认证申请单

当物料认证单提交之后就进入物料认证流程，通过流程严格控制物料编码分配、绘制原理图及PCB封装、商务认证、物料技术品质认证、等级认证、风险评估等过程。物料认证流程如下图所示：

?物料认证申请流程

通过物料认证流程实现了整个认证过程无纸化，所有信息都记录在PLM系统中，有据可查；另外由于南京科远办公场地分散，没上PLM系统前需要拿着纸质审批单到各科室去找领导及相关负责人签字，实施PLM系统之后极大提升了审批进度，工作效率提高显而易见。

       PLM与AltiumDesigner集成

设计人员可在AltiumDesigner中建立电子元器件库（SchLibraries和PcbLibraries），存放在服务器上共享，然后配置Database_Lib，建立与PLM数据库的连接，当设计人员使用电子元器件库中的元器件时，通过唯一标识获取数据库中元器件的属性信息填写到设计图纸上的元器件属性中，如此即完成PLM与AltiumDesigner的无缝集成，所有设计人员可实时获取元器件的最新属性，避免了原来手工维护可能导致的错误，维护了元器件库的一致性及准确性。南京科远SCIYON-PLM系统与AltiumDesigner集成配置如下图所示：

PLM与Altium集成配置图

实施效果

南京科远SCIYON-PLM系统在保障设计质量的基础上，全面提升了企业设计创新水平，新产品开发周期缩短10~30%；实现企业技术资料统一受控管理，所有电子资料全部进入统一的PLM系统，在用电子资料入库率达到100%，为研发生产过程提供准确的版本和生命周期状态的技术文件。同时提高了产品开发对市场的响应速度，产品生产制造周期明显缩短，企业把握市场机遇的能力大大增强，系统实施后投标中标率提高了20%以上。

项目经验总结

“总体规划、分步实施、小步快跑”是南京科远PLM系统实施所遵循的原则和指导思想；

项目合作双方的理解、配合及良好合作是项目顺利推进的前提；

PLM系统功能与企业实际需求良好融合是项目得以深入应用的基础；

项目合作双方领导的重视和支持是项目顺畅实施的保障；

企业信息化建设基础和执行力直接影响项目推进的难易程度。

来源：武汉天喻软件有限公司
