作者：张磊     审校：凌俊

联宏科技根据多年项目服务经验，和用户的实际需求，并结合国内外先进的MBD技术，沉淀出研发端不同业务场景下提升设计效率的开发定制工具，按其场景使用整理定义成MBD工具集，为用户量身打造了一个提升设计效率和质量的解决方案。

目前，效率倍增MBD工具集主要包括：MBD建模辅助工具、MBD-PMI标注工具、MBD制图辅助工具。

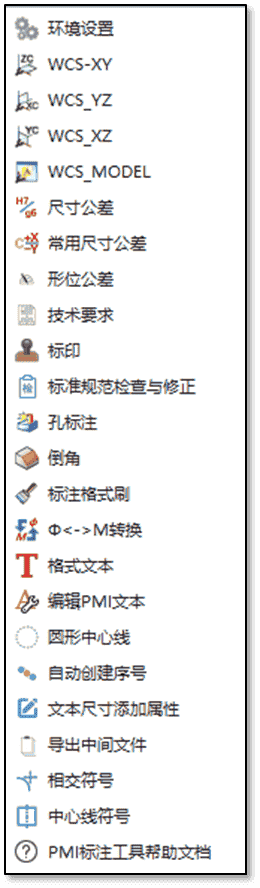

其中MBD-PMI标注工具是基于NX平台，运用NXOPEN、C#等开发工具为工程技术人员提供三维产品制造信息的标注、管理、查询、导出工具，辅助工程技术人员方便快捷地完成MBD模型的的标注工作。主要内容和功能如下：

1.环境设置

该功能通过标准环境设置，实现标注信息的样式与零件匹配，避免零件过大，信息显示过小或反之；该功能支持选择不同的标注类型快速设置首选项中的视图背景颜色等。

2.尺寸公差

该功能用于为指定的PMI线性尺寸添加公差信息；支持指定尺寸公差标准；支持指定公差类型、公差代号，系统自动从公差数据库中获取上、下偏差值；支持将每一步的操作情况输出至右下方的提示框中；支持设置尺寸值小数点以及公差格式。

3.形位公差

本工具为用户提供在NX原功能上改进的PMI形位公差标注功能，能根据不同国标和公差代号读取配置文件并将值在对话框中列出，使用户可以简单地进行查表并输入标准公差值。支持输入双层和多层形位公差框。除此外也支持原形位公差标准功能中的公差代号、直径尺寸、球形直径尺寸、参考基准等信息的填写。

4.标印

该功能用于对面或者边进行标印；功能支持多种标印项；支持UI上直接打开标印库，进行编辑。

5.标准规范检查与修正

结合MBD标准设置，检查勾选的检查点是否符合设定的MBD标准规范，并展示检查结果以及修改检查未通过的项目，支持可选的自动修改未通过项；支持检查NX的视图背景颜色，符号的颜色，组件中的实体颜色等。

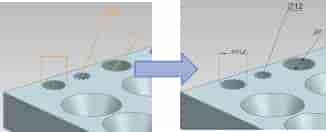

6.孔标注

该功能按照国标中的孔标注的旁注法对孔进行标注；支持简单孔、通孔、沉头孔和埋头孔；工具会根据模型的拓扑结构，搜索模型中的所有符合条件的孔特征；该功能支持自动读取孔的相关数据并在下方的标注栏中显示；支持勾选自定义选项后修改标注数值；支持同一孔特征第一次阵列或镜像的孔数量的自动判断。

7.倒角

该功能用于对对称型倒斜角以及非对称型倒斜角进行国标规范的标注；支持平面选择模式，在此模式下会自动根据模型的几何特征搜索相关的参考面并选择最佳的输入参数；支持边选择模式，在此模式下可以选择实体边、直线、草图中的直线。

8.标注格式刷

该功能用于将目标对象的设置参数修改至和源对象一致；支持在进行格式刷时不改变公差样式及值。

9.ΦM转换

该功能无界面，一键式操作，先选择需要转换的标注，再点击操作功能按钮，程序会自动判断所选的所有标注中的Φ并转换成M，再次点击则由M转换成Φ。

10.PMI文本编辑

该功能用于对建模环境中的PMI或制图环境中由PMI继承以后的标注进行快速的文本编辑；该功能支持选择编辑文本的位置；支持向四个方向添加附加文本。

如需详细了解效率倍增MBD-PMI标注工具集，可与联宏公司的销售代表联系。我们将提供详细的技术资料和演示材料，让您更深入的了解效率倍增MBD技术。
