导热界面材料的热特性测试仪DynTIM概述

DynTIM是高精度的导热界面材料（TIM）的动态热特性测试设备，它与世界领先的半导体热特性测试仪T3Ster配合使用，形成行业领先的热瞬态测试解决方案，主要应用于导热胶等高导热性、高柔韧性导热界面材料的测试。

一、高精度的测试系统

使用DynTIM时，先将热界面材料放置在真实的热测试环境中（即封装二极管和镀镍铜冷板之间），系统可自动将分辨率调至1微米，从而精确分辨出材料厚度的变化情况。

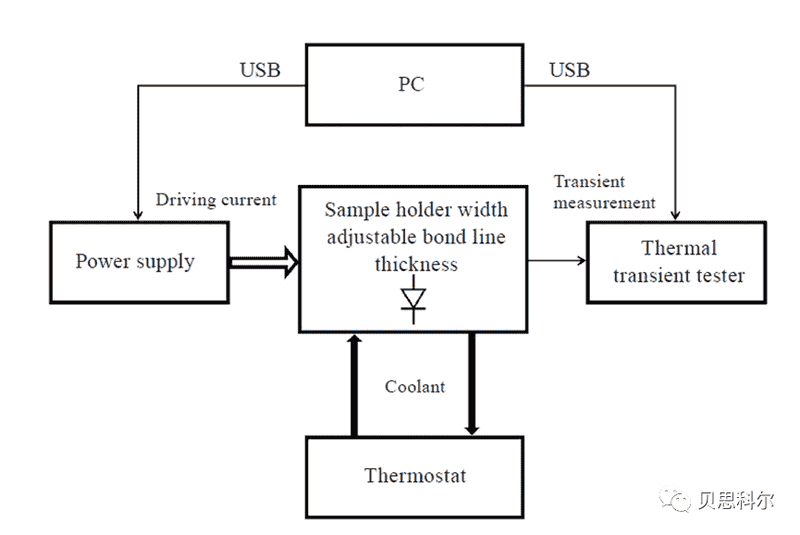

测试说明示意图

样品的导热系数是根据TIM材料厚度变化导致的热阻变化计算得出的，这种计算方法符合ASTM D5470标准。

测试中，系统只通过二极管的电压来计算温度，而精确的二极管电学测量参数直接保证了系统测量的准确性，温度分辨率高达0.01℃。

二、与T3Ster充分结合，快速、高效、自动化

DynTIM充分发挥了T3STer在高温环境下测量精度高的优势，加热二极管的电流是由DynTIM本身提供的，对T3Ster的控制也是通过DynTIM来实现的，操作简便。能够实现测量过程的全自动化，并帮助用户快速得到真实环境下的测量结果。

三、实现多种类型材料的测量

DynTIM可对以下三大类型材料行进测试：

1.   低粘性粘糊状材料，如润滑油脂等

2.   粘弹性材料，如垫圈垫片等

3.   不可压缩固体材料

以上所有类型材料的测试模式都由DynTIM实现自动控制，用户只需预先指定合适的材料类型。

四、GUI 操作界面

1、测试材料类型选择

2、测试状态

3、测试结果

五、与CFD软件紧密结合

DynTIM测量所得的导热系数测量数据也可导入到CFD仿真模型中，定义材料的热属性。如导入FloTERM或FloEFD中进行CFD计算。

六、BasiCAE可提供的解决方案一：

1、测试目的：热传导系数测试

2、产品配置：DynTIMS

3、测试参数：

1)   最大加热电流为5A

2)   测试对象热阻范围：0.01K/W-5K/W

3)   温度控制范围：5-90度(10W冷却能力)；

4)   材料厚度范围：0-70mm

5)   材料最大直径：12.8mm

6)   压力范围：1060-3060kPa

7)   压力敏感度：80kPa

热传导系数测试解决方案示意图

七、BasiCAE可提供的解决方案二：

1、测试目的：热阻测试和热导率测试

2、产品配置：DynTIM+T3Ster

3、测试参数：

1)   最大加热电流为5A

2)   测试对象热阻范围：0.01K/W-5K/W

3)   温度控制范围：5-90度(10W冷却能力)；可搭配外部温控器。

4)   材料厚度范围：0-70mm

5)   材料最大直径：12.8mm

6)   压力范围：1060-3060kPa

7)   压力敏感度：80kPa

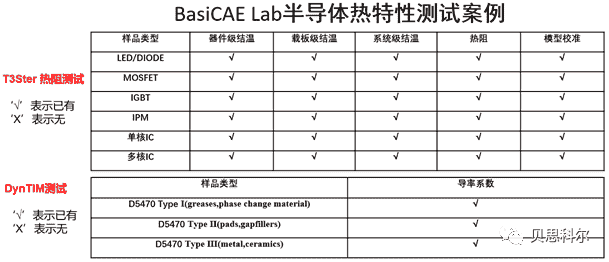

测试举例：

1、T3ster测试热界面材料在不同厚度下引起的瞬态热阻抗变化；

2、热界面材料在不同厚度下引起的结构函数的热阻热容变化

3、某材料的导热系数测试结果

贝思科尔（BasiCAE），专注为国内高科技电子及半导体等行业提供先进的电子/结构设计、散热仿真分析、半导体热特性和热可靠性测试、界面材料热导率测试及设计数据信息化管理的解决方案和咨询服务。贝思科尔（BasiCAE）Lab具有丰富的界面材料热导率测试案例和测试经验，可以快速地响应客户测试需求，可以承接委托测试、Demo等技术服务。
