作者：张磊      审校：盛家泊

联宏科技根据多年项目服务经验，和用户的实际需求，并结合国内外先进的MBD技术，沉淀出研发端不同业务场景下提升设计效率的开发定制工具，按其场景使用整理定义成MBD工具集，为用户量身打造了一个提升设计效率和质量的解决方案。

目前，效率倍增MBD工具集主要包括：MBD建模辅助工具、MBD-PMI标注工具、MBD制图辅助工具。

建模辅助工具是基于NX平台，运用NXOPEN、C#等开发工具为工程技术人员提供三维产品制造信息的标注、管理、查询、导出工具，辅助工程技术人员方便快捷地完成MBD模型的设计。主要内容和功能如下：

（1）装配批量属性

该功能用于给装配组件批量添加部件属性：对于已打开的装配，该程序支持加载装配的树结构；支持支持属性值的复制与粘贴；通过配置文件，支持属性可配置。

（2）材料库

用于在三维模型设计过程中，需要调用已有的材料属性数据赋予模型来辅助完成设计工作，该功能可以快速实现该需求；

支持材料选用后密度数据的直接赋值、相关属性的直接填写（材质牌号、材质标准等）；支持装配组件/零件的材料批量选用；支持赋值部分热物理性能（如强度等）。

（3）移动对象至图层

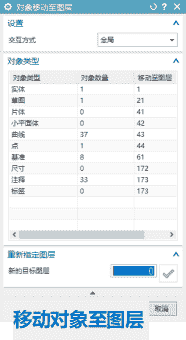

该功能用于快速将指定的对象类型移动至指定图层；支持通过“全局”与“手选”两种交互方式选择对象；对于“全局”方式；支持自动读取配置文档中设置的所有对象类型的对象数量和放置图层；对于“手动”方式，支持手动选择对象进行图层设置。

（4）组件重命名

该功能是将当前打开的装配模型中的组件以及对应的部件原型、主模型图纸重命名；该功能支持自动加载当前装配结构树；支持重命名组件的同时修改对应的部件原型和主模型图纸的名称。

（5）批量导出PDF

该功能用于快速导出装配中的图纸文件；支持通过在文件夹浏览界面选择文件夹，可对选择文件夹下的所有部件文件（.prt文件）中的图纸进行批量导出PDF文件操作；对于不存在图纸的文件，该功能支持将该文件不存在图纸的信息输出至信息窗口，同时对于成功导出的图纸，该功能支持将成功导出的文件输出至信息窗口。

（6）组件3D阵列

该功能用于满足工程师对于较复杂的组件阵列创建要求；支持在装配环境中对组件进行3D阵列；该功能支持选择3个方向上的线性阵列和圆柱型阵列模式；支持编辑阵列的个数、角度和方向等参数。

（7）图纸查看器

该功能能够快速查看本地上装配或零部件的图纸部件；支持在装配环境下自动加载当前装配结构树，并将存在图纸的组件前显示红勾；支持修改图纸后缀名。

（8）引用集设置

该功能用于快速设置对象到指定的图层和引用集中，根据实体的类型，自动将实体分到相应的图层和引用集中，支持选择多种对象类型，支持装配和单个零件使用。

（9）测量长宽高

该功能可以测量长宽高并将测量结果填入部件属性中，支持公制和英制单位，支持用包络体包络所需计算的实体，支持添加包络体的长、宽、高方向的间隙。

（10）连续性检查

该功能用于检查曲线是否连续，支持检查曲线是否有缺口，支持检查曲线是否自相交，支持对缺口进行精度设置，支持对不连续的曲线进行提示与删除操作。

如需详细了解效率倍增MBD建模辅助工具集，可与联宏公司的销售代表联系。我们将提供详细的技术资料和演示材料，让您更深入的了解效率倍增MBD技术。
