1.数据源支持，Vayo-CAM365 软件，支持以下类型数据:
（1）Gerber（RS-274-X；RS-274-D）
（2）Drill
（3）DXF
（4）PCB CAD（IPC-2581；ODB++）
（5）XY坐标文档
2.按位号查找,操作步骤如下：
（1）导入Gerber，如图4；
（2）导入 XY 坐标文件，点击左上方“识别栏位”、点击左下方“确定”，如图5；

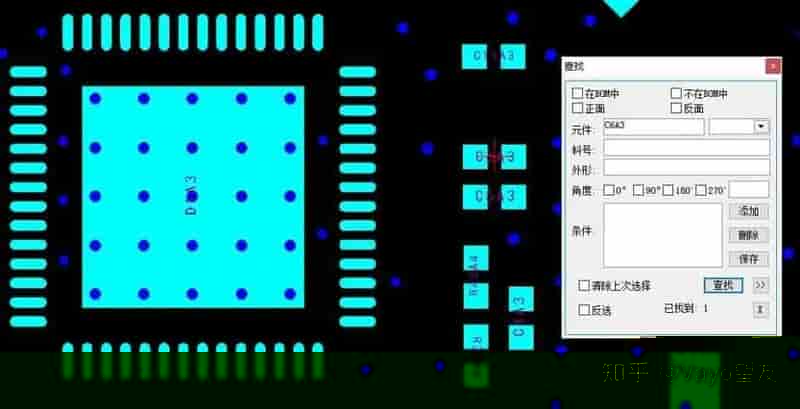

（3）点击工具栏“查找“工具按钮，弹出查找对话框，如图6。（注：IPC2581、ODB++ 数据读入后直接查询）
3.坐标系设定,操作步骤如下：
（1）导入 Gerber、XY 坐标；
（2）点击工具栏“创建原点”工具按钮自由设置原点，并在以下对话框中自由创建原点；
（3）将光标移到光绘图形区点击右键，选择“定位到…” ，在以下界面输入数值，点击“转至”，可使原点延着 X、Y 轴方向按所设值移动。
来源：上海望友信息科技有限公司
