考虑螺杆后松退 料管压缩分析更贴近真实

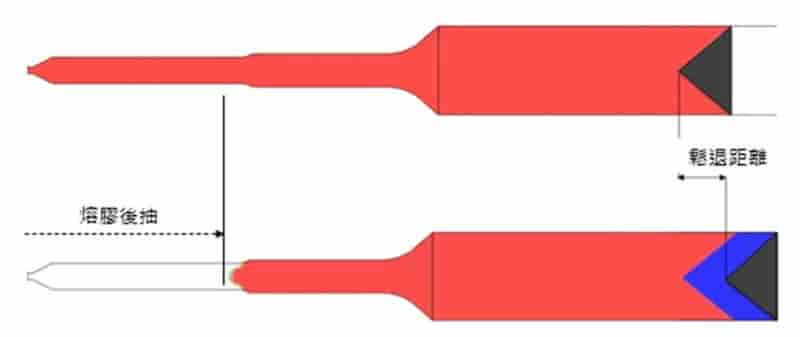

后松退为计量完成之后螺杆不旋转、单纯后退的动作。由于螺杆没有旋转，故不会有额外的熔胶被带到喷嘴与料管前端。其过程如下图所示，松退之后料管将产生蓝色部份的空间，此时喷嘴尖端处的熔胶会被往后抽，同时压力下降，导致熔胶比容上升、体积变大，占据掉螺杆后退后增加出来的部份空间。
现在moldex3d充填阶段的模拟，已可将后松退行为纳入料管压缩分析中，如此一来就能完整考虑到松退时喷嘴塑料区内部的熔胶回抽行为与状态变化，更准确地预测熔胶充填时间、螺杆位置与注射量。
操作流程
条件限制
1.仅支持射出成型(IM)制程类型。
2.仅支持透过机台模式内的真实机台接口进行松退参数设定。
3.喷嘴与料管需设定为「喷嘴塑料区」属性。
4.含「热流道」属性的模型，不支持回抽模拟。
步骤1：前处理准备

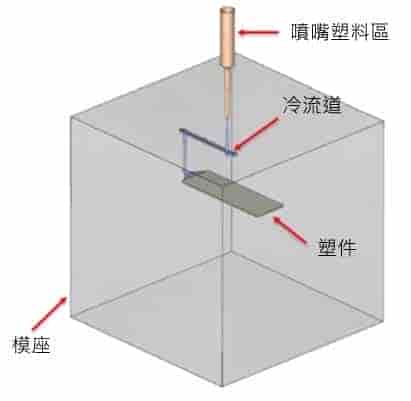

开启Moldex3D Studio (2021) 后，建立或汇入含有塑件、冷流道、冷却系统和喷嘴塑料区的网格。
步骤2：机台模式设定与选择机台
开启成型条件后选择「机台模式」，并于机台设定中选择新增后于机台数据库中选择射出机台。
注：选择机台时须注意是否支持真实机台接口(目前支持20台以上的真实机台接口)。
步骤3：后松退设定

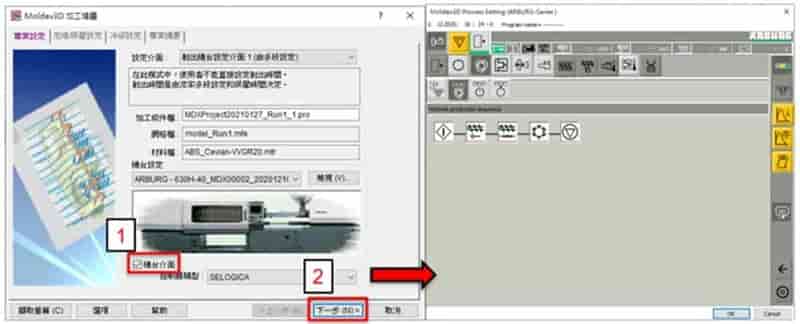

1. 选择支持机台接口的射出机后，需勾选「机台接口」并选择控制器类型；接着点选「下一步」即可显示真实机台接口。
2. 于机台接口中找到「后松退」并输入松退距离或体积。
步骤 4：结果比较
1. 螺杆位置与射压

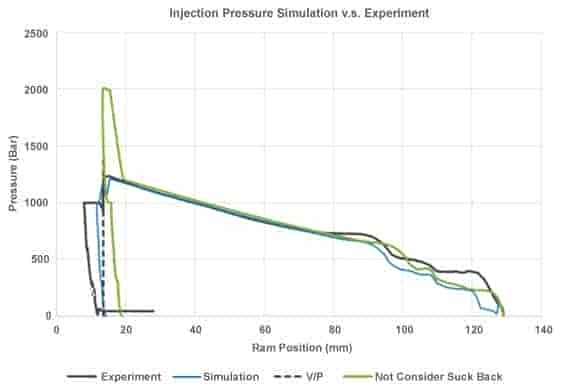

如下图所示，绿线为不考虑熔胶后抽的模拟结果，由于模具提早充满，使得射压瞬间升高，螺杆却尚未达到VP切换点。蓝线为考虑松退行为，其压力与VP位置之结果可以更接近实验值。
2. 流动波前时间

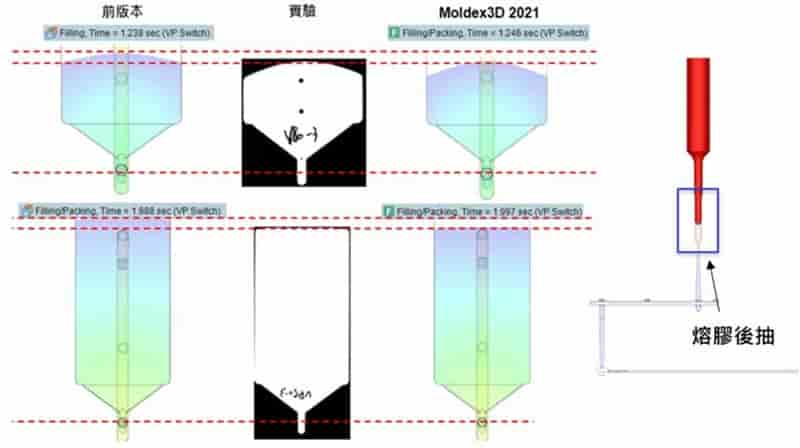

若将模拟结果与实验比较，当螺杆VP位置到达80mm与50mm时，也可观察到模拟有考虑松退熔胶后抽之行为时，其波前位置可更接近实验值。
来源：苏州模流分析软件有限公司
