Simufact 成形到焊接工艺链仿真流程

本期小技巧将继续为大家讲解：如何将Simufact Forming的仿真结果导入到Simufact Welding中，继而实现成形到焊接的工艺链仿真。

成形到焊接工艺链仿真简介：

在Simufact Forming软件中，我们可以非常便捷的在软件中实现多工位、多道次的成形工艺链仿真，使每一步仿真输入继承上一步的仿真结果，从而提高仿真精度。而对于Simufact旗下另一款强大的焊接工艺仿真软件Simufact Welding而言，如何把Forming成形仿真的结果作为Welding软件的输入模型？这将关乎成形到焊接工艺链仿真的实现，更能进一步提高焊接仿真结果精度。

成形到焊接工艺链仿真流程：

1. 选取Simufact Forming仿真结果

通过Simufact Forming对将要进行焊接的部件进行仿真（仿真可为单一成形仿真，也可为成形工艺链仿真），在此以Forming软件Demo中的钣金案例：“Deepdrawing”为例。

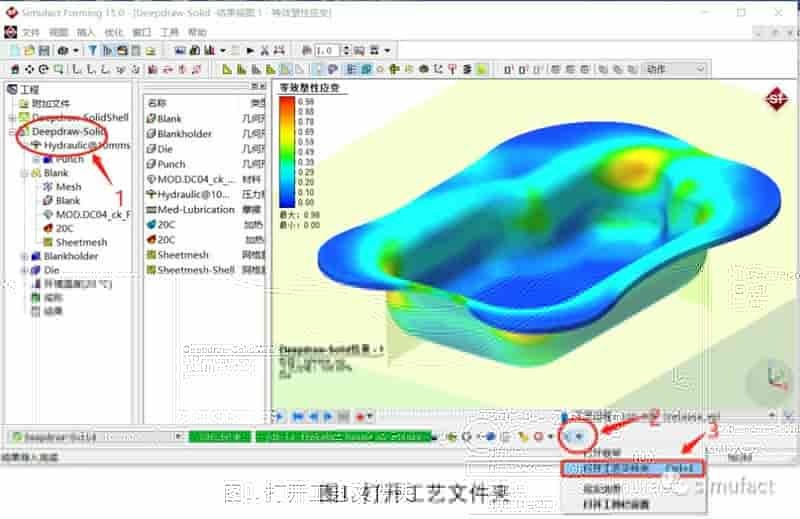

选中Forming工艺进程树中，最终成形的工艺（本Demo只有一个道次，选择该道次即可）。点击视图窗口下方的“工具设置”按钮旁边的黑色下拉箭头，选择“打开工艺文件夹”，如图1所示。

2. 查找“.spr”文件

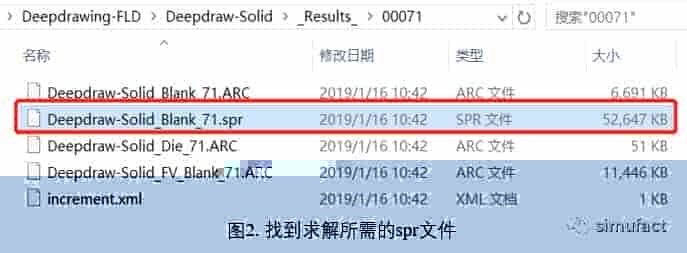

跳转文件夹路径到“_Results_”文件夹，会有以数字排序的结果文件夹，因为我们需要将最终结果导入到Welding中，因此我们打开最终输出增量步结果文件夹（该Demo为00071文件夹），文件夹中包含有带结果的“.spr”文件，如图2所示。

3. 将文件导入到Simufact Welding

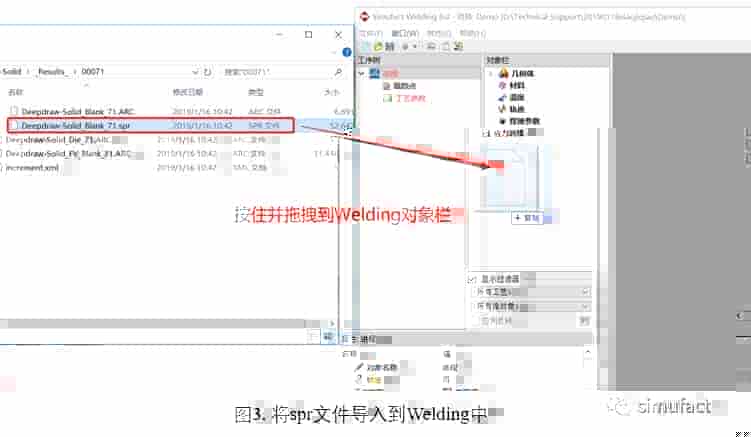

通过经典的Simufact交互逻辑——“拖拽”，将此spr文件直接拖拽到Simufact Welding软件GUI界面的对象栏中，软件将自动弹出导入对话框，如图3所示。

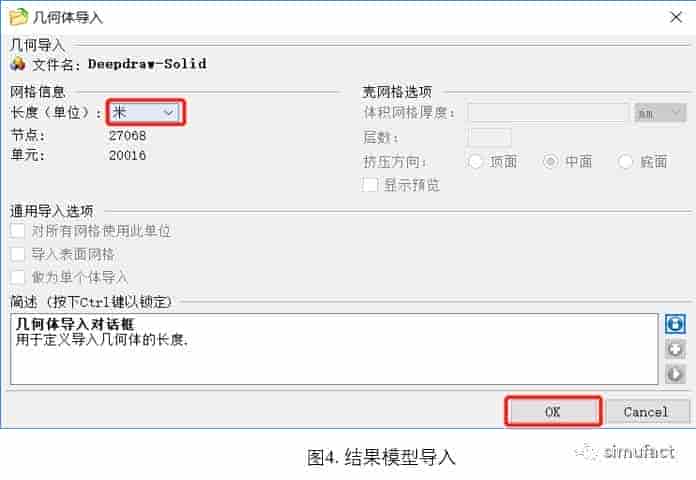

弹出的导入模型对话框，选择单位米，点击OK按钮即可，如图4所示。

至此，已经成功将带有Forming成形仿真结果的焊接部件导入到Welding软件中，接下来用户即可进行下一步的焊接工艺仿真。

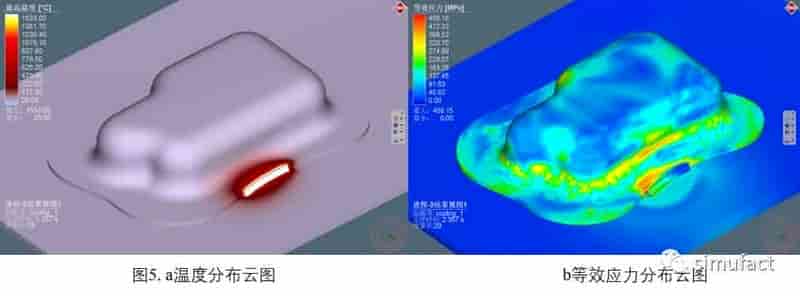

焊接工艺仿真结果如下图所示：

注意：

Simufact Welding塑性仿真解决方案（工艺参数–高级的–分析设置）默认使用乘法塑性(multiplicative plasticity)，然而，Simufact Forming使用累积塑性（additiveplasticity），不同塑性模型之间的结果不可转换。因此，若要实现成形到焊接的工艺链仿真，在焊接仿真建模阶段需要将Simufact Welding中的塑性模型更改为累积塑性（additiveplasticity）。
