鲁班大师（安装）全面升级V24.0.0！新增优化多项功能，操作更快更便捷！



鲁班大师（安装）全面升级V24.0.0

这次版本升级除了优化之前应用的功能和页面外，更增添了“新内容”，鲁班软件程开发团队呼应用户需求，不断迭代更新，只为给大家带来更简单便捷的使用体验！

一起来看看这次更新都有哪些变化吧！

新

增

#1

 新增点、线实体构件

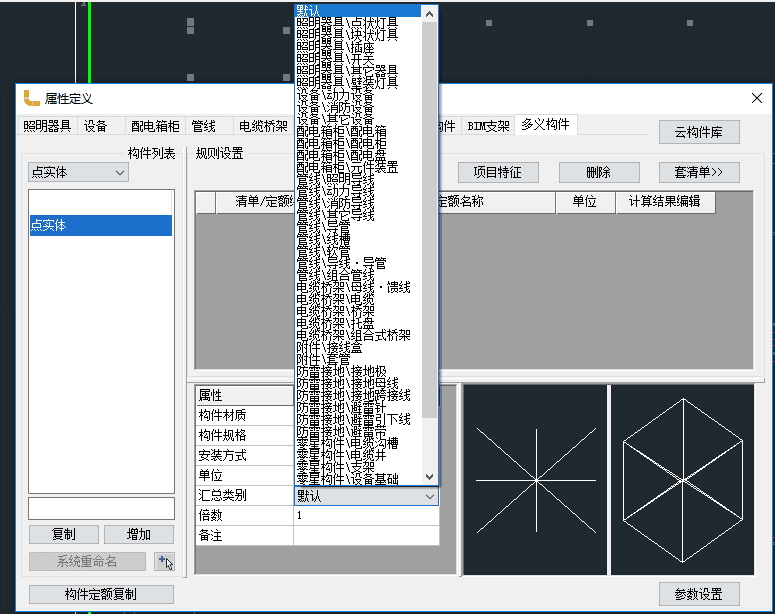

1)  五大专业新增多义构件大类及其对应的点、线实体小类

2)  支持设置倍数，工程量根据图形绘制情况自动乘倍数

3)  支持设置汇总类别，可以将工程量归属于当前专业的各大小类下

4)  点实体支持一键转化设备和转化设备

5)  线实体支持线变线实体

可用于：

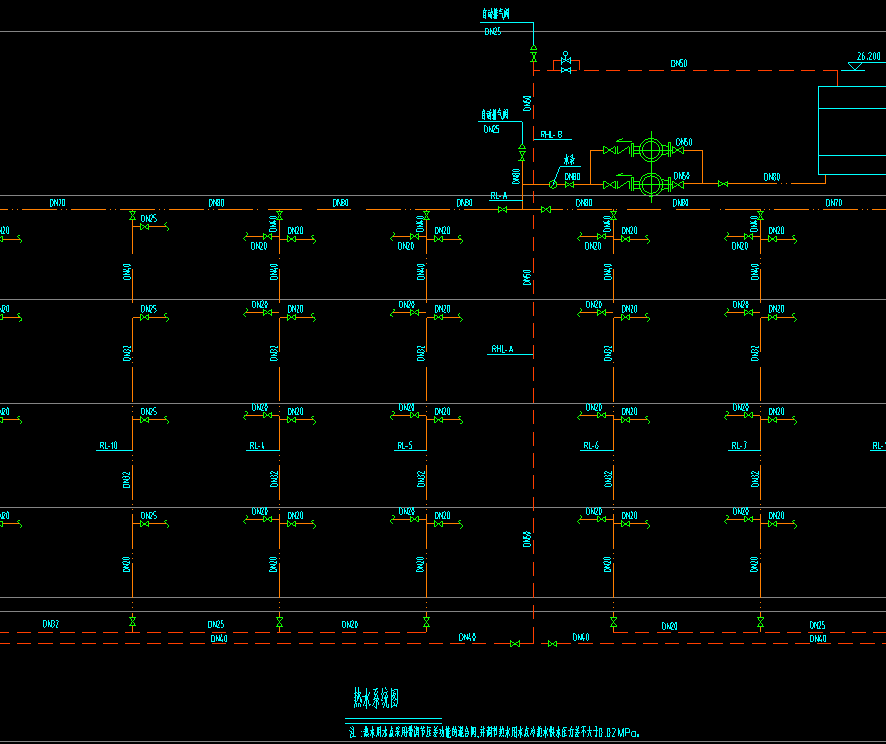

平面图上阀门数量可能相对系统图不够精确，且必须布置在管道上，目前支持在系统图上通过点构件替代阀门构件，布置/转化更方便；并且支持设置构件倍数，建模更灵活

优

化

#1

转化单回路全新改版，回路识别更准确，转化界面更明晰，支持管线类型更全面，修改更灵活方便

1)  简单三步即可完成转化

①选择回路CAD线

②选择根数（没有标注根数的直接右键跳过）

③在转化界面修改管线信息后即可转化

2)  回路识别更准确，选中状态展示更清楚

①回路识别算法优化，识别回路上管线和设备更准确

②支持多次左键选中CAD线进行回路分析

③所选回路高亮展示，与其他底图区分更明显

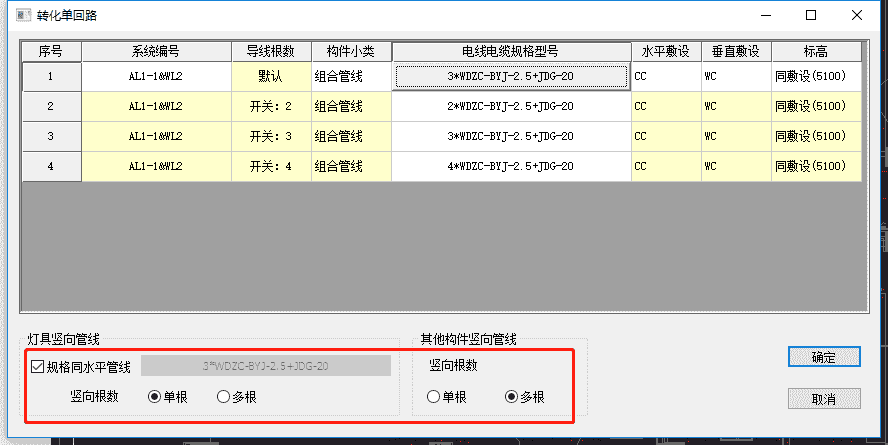

3)  全新转化界面，管线信息自动读取，并按照根数在表格展示

①支持自动读取系统编号中配置的管线

②按照开关和提取的根数排列成行，支持对不同根数管线分别设置管线



4)  支持系统编号中可配置的所有管线形式，修改更灵活便捷

①支持系统编号中可设置的所有管线形式，即新增支持电缆、线槽、组合管线等的转化

②点击管线即可进行修改，支持组合配置各种管线

5)  支持设置竖向管线的规格和根数

①支持设置灯具竖向管线的规格和根数，规格可以任意配置，根数可设置为多跟和单根

②支持设置其他构件竖向管线的根数，可设置为多跟和单根

#2

更新为新的计算方式，对于图形的兼容性更强，有效防止计算卡住的发生

#3

优化配线引线和跨配引线最短路径算法，工程量更加准确

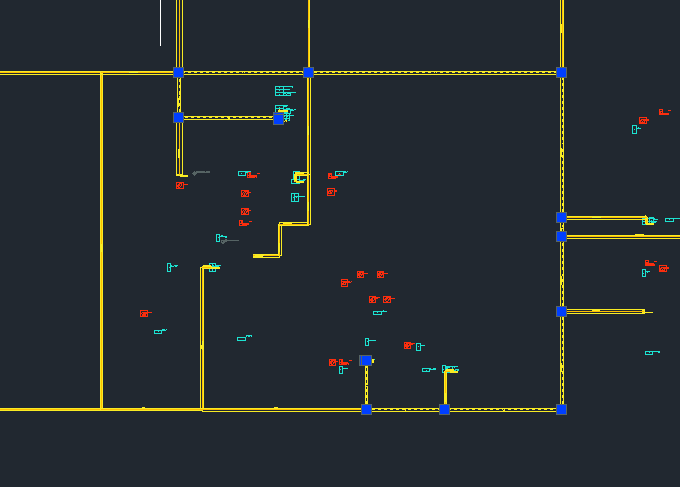

1)  示例工程优化前的路径：

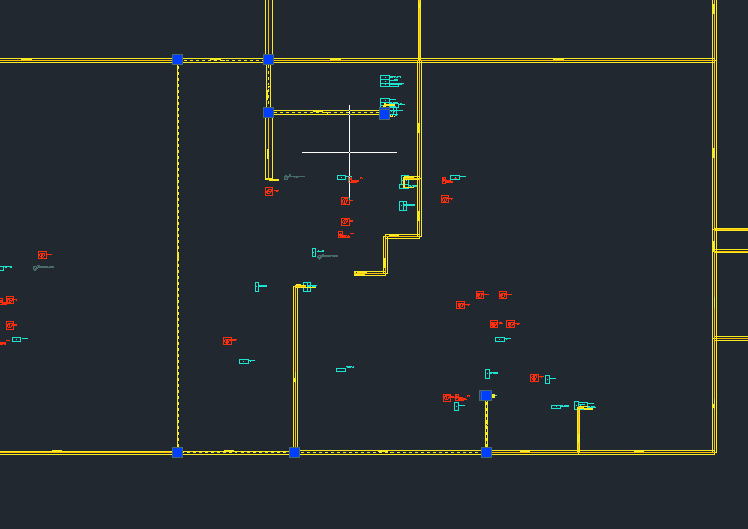

2)  示例工程优化后的路径：

#4

优化CAD褪色功能，便于区分已绘制与未绘制的部分

褪色前

褪色后

#5

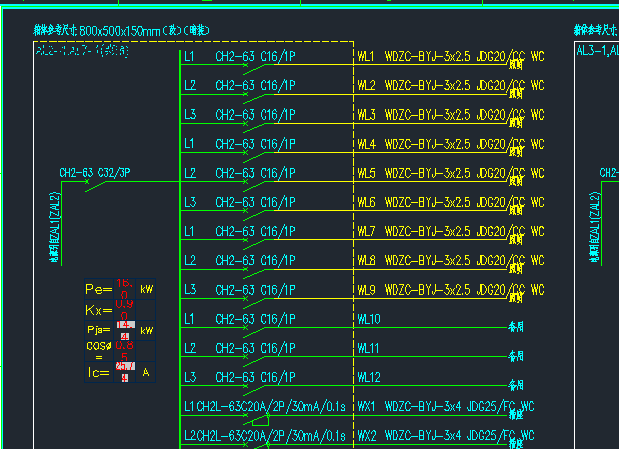

优化转化电气系统中框选范围的显示，支持高亮显示出框到的内容

#6

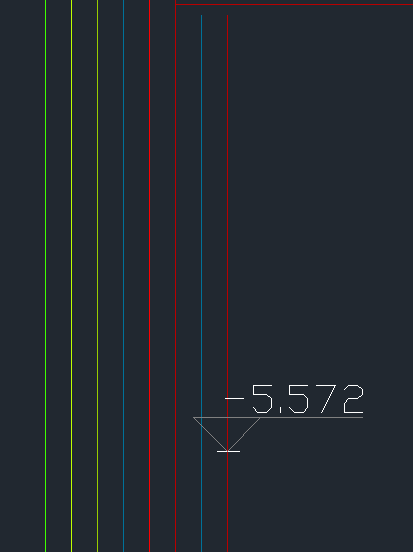

优化CAD线的显示，支持显示线型为GAS LINE的CAD线

优化前

优化后

来源：鲁班软件股份有限公司
