半导体数学模型、短截线匹配、数字信号处理、天线雷达设计等

Maple – 电气工程师

– 为什么选择 Maple-

展示设计意图：单个Maple文件可以组合实时数学、文字、图像和绘图等。实际上，Maple捕获了分析背后的假设和思考过程，以及计算过程。

高级数值和符号数学引擎：Maple为数值和公式、数据分析、编程提供了实用的高级工具。这些工具既适用于简单的工程问题也适用于复杂的工程问题。

Maple是一个数值和符号计算的完整系统；参数、方程可以在两者之间流畅地流动。这意味着您可以在单个工作流中推导方程并对其进行数值计算。

此外，Maple提供了编程语言和交互式开发环境，可以使用Maple中的任意高级数学工具。

• 代码的开发、调试和验证更快

• 可以使用Maple的高级数学函数

• 更容易阅读和理解

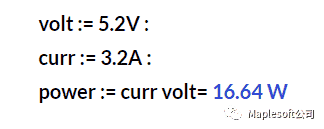

降低单位计算的风险：机械工程师遇到的几乎每一个物理量 — 例如力、温度或速度等都具有单位。 单位被流畅地集成到Maple中，可以用于简单的计算以及求方程数值解、优化和绘图。

在计算中使用单位可以消除引入单位转换出错的风险并且还可以检查方程的物理有效性。

电气工程应用示例和用户案例

利用传递函数和拉普拉斯变换进行电路分析

您可以使用Maple基于基尔霍夫电流和电压定律来推导和操作电路的传递函数。传递函数可以转换为微分方程或者离散化，并可以轻松生成相位图和幅度图。传递函数可以包含未知变量（符号系数），这些参数可以进行优化以匹配目标响应。

Maple包含许多功能，帮助用户以符号方式处理传递函数，这些功能包括：

• solve – 重新排列传递函数和节点方程

• simplify – 将电路传递函数化简为最简洁的形式

• indets – 识别方程组中的未知参数

• eval – 将数值代入符号方程

• SYRUP工具包 – 是一个免费的Maple函数包，由用户开发和分享，可以将一组电路描述转换为传递函数

• DynamicSystems – 生成相位图和幅度图

Maple的免费函数包可以将SPICE列表转换为传递函数，然后在Maple符号和数值计算环境中分析，例如，可以进行AC和DC分析，生成相位和幅度图，按照特定的参数重新排序传递函数，或者将其转换为微分方程等等。

半导体器件的数学建模

半导体是复杂的设备，Maple可以帮助用户推导数学模型从而精确地描述其特性。

MOSFETs是现代电子产品（例如智能手机和其他便携式设备）的重要组成部分。低功率MOSFETS对电源系统的开关至关重要。

使用Maple，用户将MOSFETS的等效电路模型转换为解析方程组。

这些应用示例，将帮助您模拟MOSFET中源电感和交叉传导的影响。

推导MOSFET栅压方程

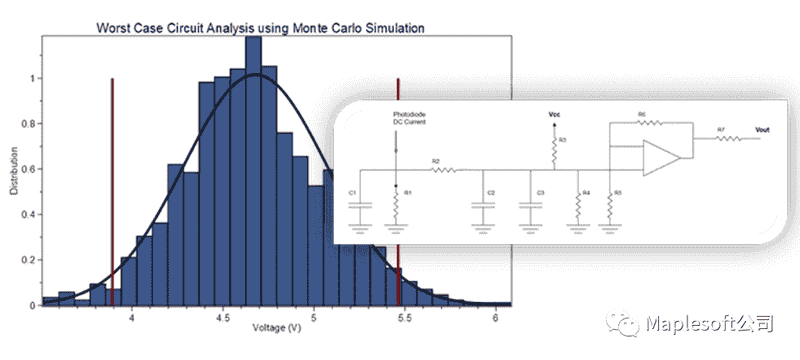

最坏情况电路分析

电气元件被大量制造。材料和制造过程的不一致意味着元器件参数具有统计分布。也就是说，一批电阻的电阻值可以用正态分布来描述。

给定电路中元件的数量及其参数的分布，电路可能不能按规定的方式运行。这是一个必须在设计过程早期识别、管理和减轻的风险。

电气工程师经常使用Maple进行最坏情况的电路分析。可以实现：

• 蒙特卡洛分析，从一个分布中随机选择参数，并对电路进行模拟，模拟次数从1000次到100000次不等。使用了Maple中的工具实现：

  抽样概率分布；

  元素逐项计算以及自动多线程快速数值计算；

  生成直方图和统计分析；

• 对所有电路元件的电路方程在极值上的计算；使用了Maple中的工具实现：

  生成参数的排列；

  元素逐项计算；

完成后，可以自动生成结果表，并使用分析结果填充该表格，包括对不合规参数着色。
