概述
如何添加元件
如何在Worksheet中修改表面
如何优化
评价函数的选择
优化命令的含义
优化中心厚度
自定义命令字符
玻璃库菜单(MGT)
保存透镜

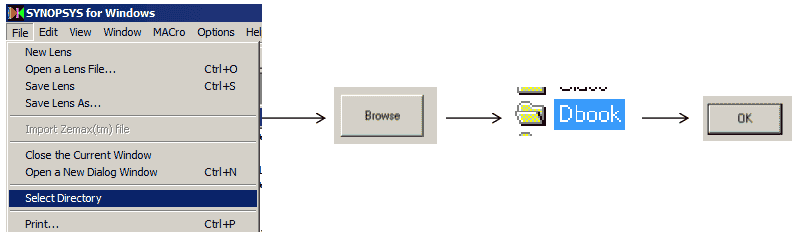

设置工作目录
选择Dbook工作目录
参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第6章打开编辑器
在Command Window中输入以下命令EE
这条命令将打开Excellent Editor, 如下所示
二维图
FETCH C5L1
点击SketchPAD按钮
显示二维图添加元件
点击checkpoint 按钮
设定还原点,以便得不到理想结果时,点击 可返回到还原点。点击worksheet 按钮
执行以下命令点击 “Insert Element” 按钮
添加元件点击PAD上的单透镜后面添加第二个元件
修改表面3

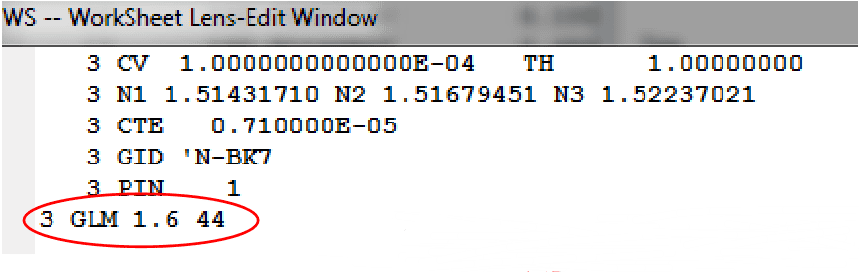

点击表面3, 在WorkSheet中输入以下命令 3 GLM 1.6 44。
GLM的意思是用玻璃模型公式估计正常玻璃的部分色散,1.6是玻璃折射率,44是阿贝数或色散系数。介质的折射率越大,色散越厉害,阿贝数越小;反之,介质的折射率越小,色散越不明显,阿贝数越大。
点击‘Update’ 按钮
修改表面4

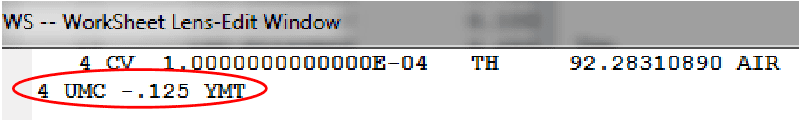

点击表面4, 在WorkSheet中输入以下命令 4 UMC -.125 YMT 。
UMC意思是角度求解,-.125是所需角度的tan值,也是1/(2FNUM),所以F/number为4。
YMT意思是厚度求解。
点击‘Update’ 按钮
优化
在Command Window中输入EE
点击‘Clear MACro’按钮

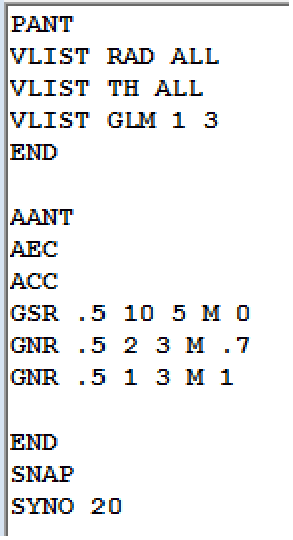

输入以下命令
评价函数
把光标放在AANT 命令后的下一行空白处,如上一页箭头所示。
点击‘Ready-Made Raysets’按钮
默认选择第6个评价函数。点击‘Back to MACro editor’按钮
。解释优化命令
VLIST是变量列表,RAD曲率半径,TH厚度,GLM 玻璃模型。
将所有曲率半径和厚度作为变量,第1、3个面玻 璃模型作为变量。
AEC(Automatic Edge Control)是自动边缘控制监视器,监视边缘厚度。
ACC(Automatic Center thickness Control)是自动中心厚度控制监视器,控制最大中心厚度,默认1英寸。
GSR(Generate Sagittal Rays)形成弧矢光线,孔径相关权重因子0.5,光瞳的中心的权重比边缘适当的更多,10是视场边缘光线权重因子,DEL=5,M是所有定义的颜色,0视场即在轴上。
GNR(Generate Ray set)形成光线集,孔径相关权重因子0.5,2是视场边缘光线权重因子,DEL=3,M是所有定义的颜色,0.7视场 。
GSR和GNR

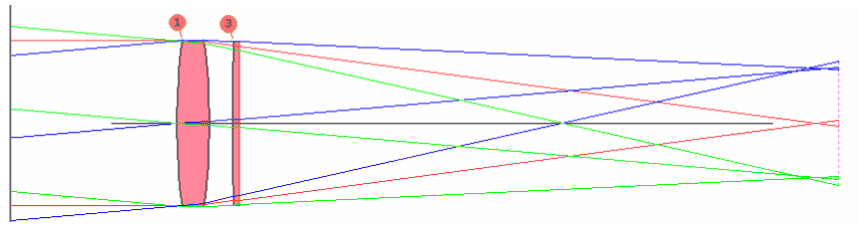

二维图

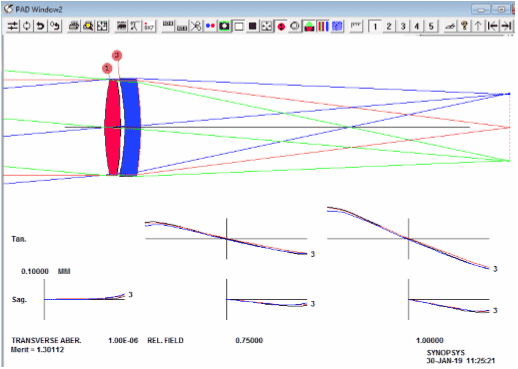

点击‘Run’按钮
优化中心厚度

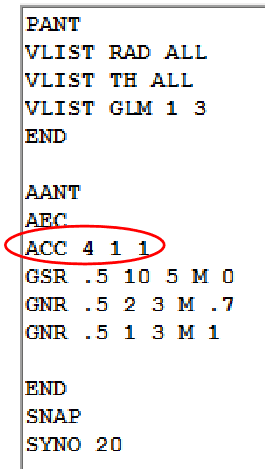

将命令ACC改为ACC 4 1 1,意思是中心厚度不超过4mm,权重为1,窗口为1。
点击 ‘Run’ 按钮
。自定义命令字符
在Command Window中输入以下命令 QQ: PLOT BACK FOR WAVL = .4 TO .8。
自定义QQ这个字符, 也可以自定义这个命令为FF 或其他字符。
在Command Window中输入以下命令QQ。
玻璃库菜单
在Command Window中输入MGT。
MGT的意思是玻 璃库菜单(Menu, Glass Table)。
选择Ohara, 点击 ‘OK’。
保存透镜
在Command Window中输入如下命令SAVE MYDOUBLET。
将透镜数据存为命名为MYDOUBLET.RLE的文件。
在Command Window中输入如下命令 STORE 4。
将透镜放在lens library的第四个位置。
总结
本例讲述了如何添加元件,如何在Worksheet中修改表面,如何优化,评价函数的选择,优化命令的含义,优化中心厚度,自定义命令字符,玻璃库菜单(MGT),以及如何保存透镜。
