技术分享：怎么把别人现有的工程图转成自己的工程图模板

3D模型画完后，通常需要转成2D工程图用于加工生产（也有部分企业直接标注PMI信息在3D上直接加工），绘图有机械制图的规范，每个企业的设计部也有对应的图框、绘图标注。SOLIDWORKS软件支持通过其他已有的工程图，转换成自己所需的工程图模板，步骤如下：

1. 打开工程图

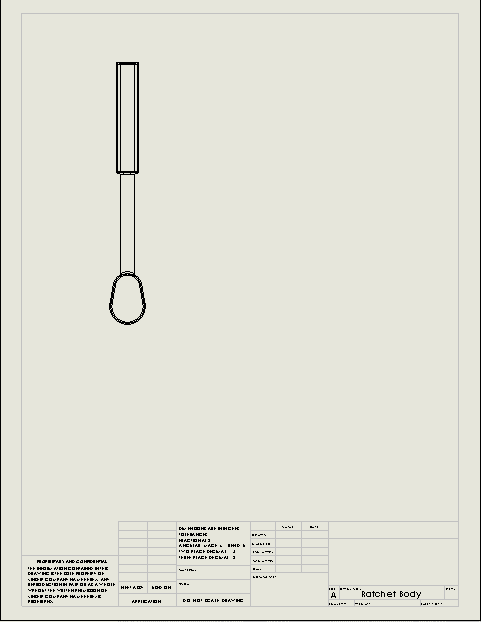

打开工程图，使用的是基础培训的课件。

2. 预设比例、第一/第三视角

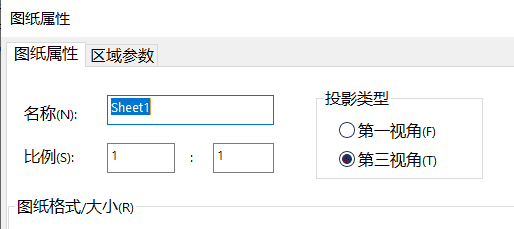

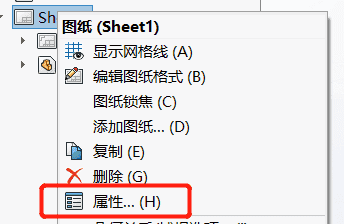

右键sheet图纸→属性，设定比例和投影类型，注意比例是指三视图的比例。设定完成后点确定。

3.修改标题栏内容、字体

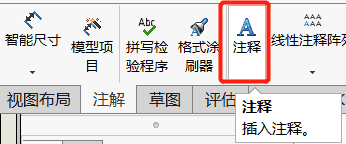

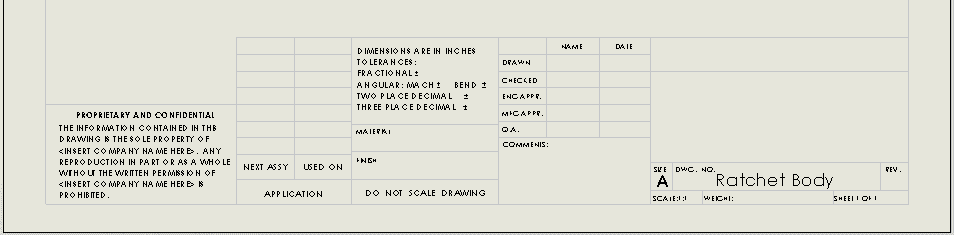

图纸区域右键→编辑图纸格式，标题栏中的内容使用“注释功能”编辑，支持中英文。也可以直接复制（ctrl+c、ctrl+v）已有的文字段，注意修改文本框的字体（字体文件夹在c盘→windows→fonts中，可自定义安装）。

4.标题栏格子可自定义绘制

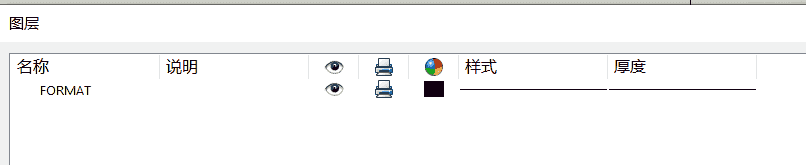

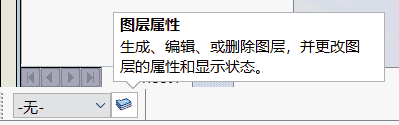

标题栏格子可自定义绘制，使用“直线”命令即可，草图线可以定义到对应图层中，图层设定可指定线的粗细、线型、颜色等。

5.为文本段添加属性连接

模型属性例如材料、重量、名称想要连接到图纸中，需要2个条件，1.模型中有对应属性，2.图纸中有超链接读取模型属性并呈现。具体操作是双击文本段，点击超链接功能，选择属性来源（一般都来源于模型，除了部分特殊属性），选择属性（建议先在模型里输入属性，然后工程图中可以直接读取、测试，类似于图中的测试）

6.绘图标准设定

退出编辑图纸格式状态，选项中设定绘图标准，绘图标准可以随同工程图模板自动保存，也可以单独保存一份文件，用于加载到其他图纸模板中去。

7.保存

保存前，需要去除载入的模型。三视图可以保留。

点击文件，另存为，选择“工程图模板”，输入名称建议按大小横竖命名，保存的路径会自动跳转，用户也可以手动设定，只要在选项中让SW识别到即可。
