后置处理的变革者NCSIMUL 4CAM完美HOLD住整个加工模拟仿真

CAM软件正处在快速发展的阶段，不同数控编程软件为了适用不同行业和产品，研发出很多便捷的专用功能和策略，这给用户带来便利的同时，也带来了一些使用壁垒——使用某款CAM软件的一些专用策略，不得不基于该CAM软件进行各种机床后置处理的定制。由于后置处理不具有通用性的特点，即便是针对同一台机床，不同的CAM软件也需要分别定制后置处理，而这种后置处理定制服务非常昂贵。

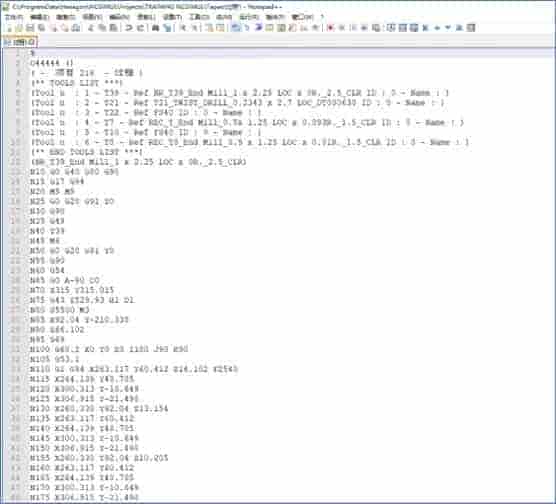

如何破局呢？海克斯康旗下NCSIMIL一直秉持着“想客户所想，急客户所急，为客户解决问题”的服务宗旨，通过4CAM功能模块能够轻松帮助企业解决此难点。首先，NCSIMUL将后置处理功能与机床绑定（区别于CAM软件的后置处理与CAM软件绑定），在CAM软件使用专用策略完成编程后，NCSIMUL可以直接接收CAM软件的刀路文件，并输出适用于该机床的NC代码，同时可以在NCSIMUL统一平台下完成基于CAM刀路和NC代码的仿真验证，在解决客户痛点的同时大大提高了工作效率。

那这一流程是如何实现呢？下面通过示例来展示。NCSIMUL作为一款数控机床G代码验证软件被广大数控编程人员所熟知，特别是在复杂机床程序验证方面得到客户的广泛认可，但NCSIMUL能够导入不同品牌CAM刀路文件并能进行后置处理的本领却被大家忽略了。也就是说，NCSIMUL不仅可以仿真验证机床加工使用的真实程序，它还可以在编程阶段帮助工程师验证CAM软件的刀轨文件，并输出对应该机床的NC程序。

一、NCSIMUL能处理哪些CAM软件的刀路？

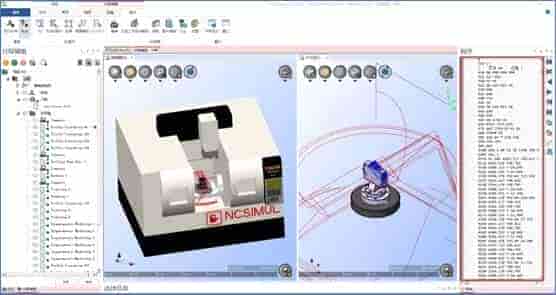

如下图，NCSIMUL可直接接收来自ESPRIT，SUFCAM等软件生成的CAM刀路，并进行仿真和代码输出。

二、NCSIMUL如何实现这一过程的呢？

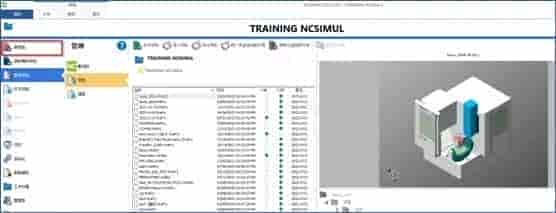

1.在进入仿真界面时，选择红色的创建新项目。

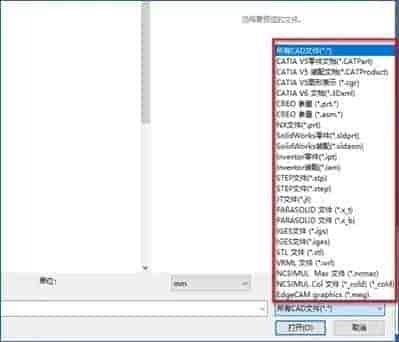

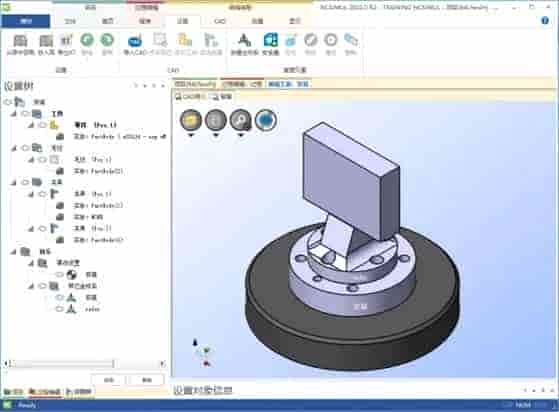

2.通过安装界面直接导入CAD的相关信息，包括零件、毛坯、夹具等模型和CAD中的坐标系。NCSIMUL可以支持直接导入CATIA V5 V6、NX、CREO、SOLIDWORKS、INVENTION等CAD软件的零件和装配原始模型，也可以导入STEP、JT、X_T、X_B、IGS、IGES、STL、WRL等CAD通用中间文件。

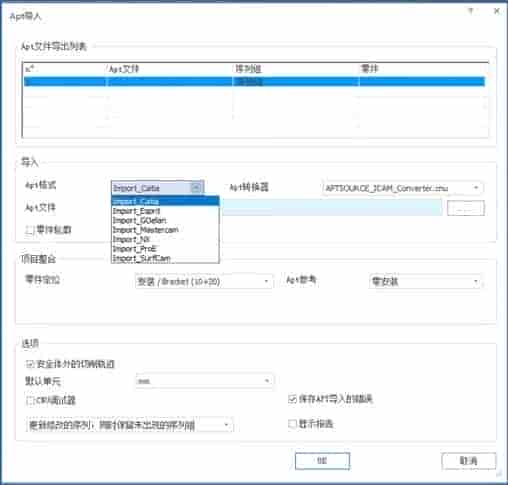

3.直接导入CAM输出的APT刀轨文件，选择刀轨的格式，默认可以支持的刀轨包括CATIA、ESPRIT、NX、GOELEAN,MASTERCAM,PROE,SURFCAM。选择好刀轨的零点坐标系，就可以直接导入了。这时，我们可以通过刀轨里的刀具信息直接创建好刀具，也可以在导入刀轨前把实际加工刀具加载进来。通过刀轨创建的刀具也可以转化导入到NCSIMUL的刀具库中进行编辑修改。
