SYNOPSYS?理解人工智能

 概述

打开和关闭AI的方法

询问AI

近轴离焦(DELF)随波长变化图

定义命令

更改数据

错误校正

AI缓冲区

循环

z参数修改孔径值

简单计算

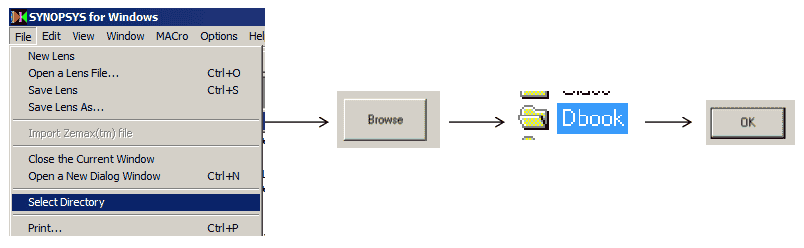

设置工作目录

选择Dbook工作目录

参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第31章

打开和关闭AI的方法

打开AI的方法：

– 在Command Window中输入AI

– 点击按钮

关闭AI的方法

– 在Command Window中输入INTERACTIVE

– 点击按钮

二维图

打开AI

在Command Window中输入FETCH C31L1

询问AI

在Command Window中输入如下命令

最后一个问题SA3 ?，在语法上和前面的句子一样，当然你更喜欢尽可能少的打字。然而，您会发现输入是非常灵活的，并且您输入它的方式通常并不重要。程序解析句子，找到主语和动词，满足任何条件 ，然后试图回答问题。
曲面7的全局z坐标

或者

更改曲面7的全局z坐标：7 ZG = 200

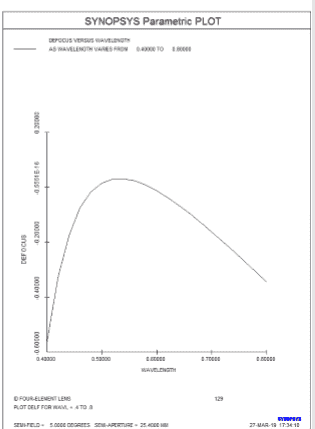

近轴离焦(DELF)随波长变化图

在Command Window中输入CHG、NOP、END、PLOT DELF FOR WAVL = .4 TO .8

定义一个命令

在Command Window中输入如下命令行 SC: PLOT BACK FOR WAVL = .4 TO .8 SC

定义一个新的命令SC，只要在Command Window中输入 SC，程序就会再次给出这个图。 把这个定义放在你的CUSTOM.MAC中，每次你启动程序时它都会执行。
更改数据

4 RAD = 123.456

Change radius 4 to 123.456

Increase 4 RD by 12.66

Increase 4 RAD to 33.5

注意最后两个例子之间的区别。

最后一句实际上是不执行的，除非第 4 个面的半 径小于 33.5。
错误校正

如果打错4 RRD = 123.456

RRD 字符不在词汇表中，程序会立即要求您重新 输入四个从 RRD 开始的字符。因此输入 RAD， 它修复了句子并正确地继续。

如果打错DDW 0 1 123 HBAR 0 1 -1

会生成相同的错误消息，如果您输入 DWG，则 绘图命令将正确执行。

如果你的输入混乱到你只想从头开始，只要按下 键，AI 就会把句子删掉。
AI缓冲区

在Command Window中输入MDI

在VAR栏选择Multicore选项，点击VAR按钮。

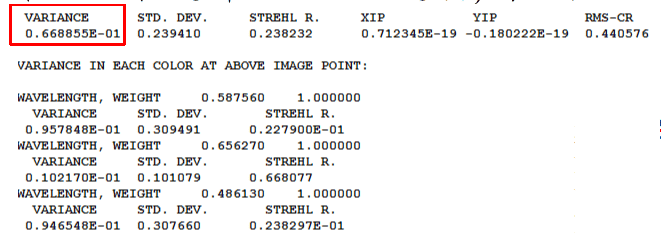

在Command Window中输入 BUFF?

VAR命令将其结果的副本放入AI缓冲区中

循环

在Command Window中输入LMM

选中字符VAR，向下查看托盘

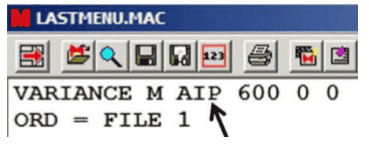

将以上命令改为右图所示

AIP意思是相对视场为AI参数，ORD是指纵坐标

点击Load this按钮

循环

在Command Window中输入 DO MACRO FOR AIP = 0 TO 1

更改x轴标签 ALAB = “REL. FIELD” AGAIN

二维图

FETCH 4

修改孔径值

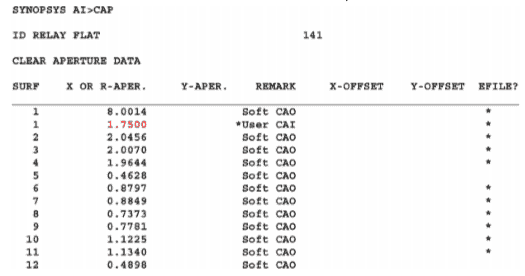

在Command Window中输入CAP

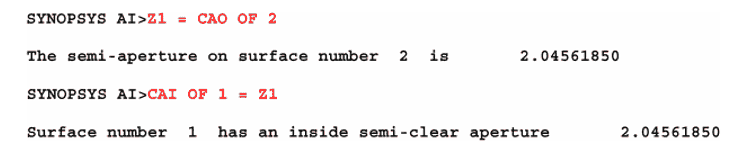

镜子的内部孔径为 1.75。让它等于表面 2 的外部孔径：

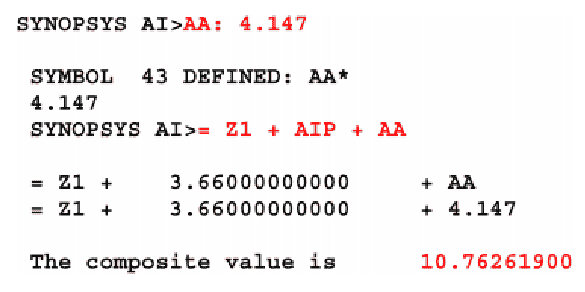

简单计算

AI还可以以进行简单的计算。只需输入一个以等号开头的句子，=，只包含常量、z 参数和任何当 前定义的与数字相等的符号。

总结

本例讲述了AI的功能和使用方法：打开和关闭AI的方法，询问AI，近轴离焦(DELF)随波长变化图，定义命令，更改数据，错误校正，AI缓冲区，循环，使用z参数个将值从一个位置转移到另一个位置，简单计算。
