以射出成型制程生产高精度的产品时，对于特定平面的平坦度会有所要求。因此在使用CAE工具进行产品设计时，用户会希望提前知道产品平坦度是否符合公差要求。moldex3d Studio 2020提供平坦度量测工具，其友善且方便的操作流程，让用户能够在观察翘曲变形时，轻易量测出特定平面的平坦度。同时，量测结果还能与变形模拟或Studio后处理工具合并使用，便于观察不同平面变形之后的平坦度。
步骤1：开始量测
完成翘曲分析，或开启一个有翘曲结果的项目，点击项目树上的总位移结果项。
步骤2：指定欲量测平坦度的平面
点击结果页签的平坦度按钮，并在弹出窗口指定量测的名称。选择模型上欲量测平坦度之平面上的网格，程序会依据选取的网格去定义量测平面。点击选取
重新指定量测目标。若还要新增其他量测项目则点击储存；若要结束量测功能则点选存盘并关闭。

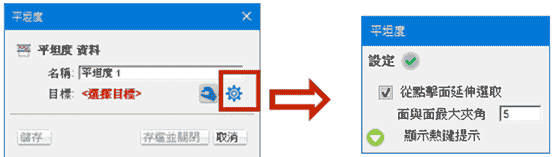

注：使用者可以点设定
按钮(在选取功能旁)更改点击面延伸选取的角度。
步骤3：显示平坦度量测结果
用户可以在模型树上透过量测名称设定显示平坦度量测结果，显示画面除了标示平坦度量测值外，还会显示量测的参考平面 (平坦度只会在总位移结果中显示，且画面中一次只会显示一个量测；当选取其他量测时，前一个量测结果会被关闭)。
注：平坦度只计算基准面上的垂直方向位移。
步骤4：和其他功能合并使用
变形/收缩补偿 (Warpage/Compensation)：在显示平坦度量测结果时，点击结果页签上的变形功能，平坦度结果会根据使用者设定的变形缩放比一起缩放；使用收缩补偿功能时也一样。

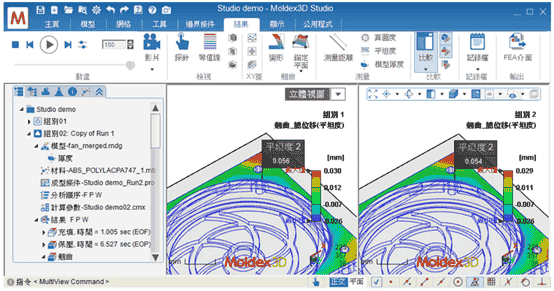

比较 (Compare)：如果项目中有多个组别共享同一个网格档时，平坦度量测会自动代入其他组别，用户可以在开启比较功能时，观察不同组别的平坦度量测结果。
来源：苏州模流分析软件有限公司
