MapleSim绳索和滑轮模型库允许您轻松创建绞盘和滑轮系统，作为机器开发的一部分。

使用 MapleSim这个模型库，您可以对绳索和滑轮系统的动力学建模，并查看系统性能的增强型3D可视化效果。使用绳索和滑轮模型库，通过绳索、链条、电缆、滑轮等为机器模型增加保真度。

Components

建/模/元/件

Components

MapleSim绳索和滑轮模型库提供各种建模元件，可以对其进行定制从而匹配特定模型。功能包括：

绳索

轴向刚度、线性密度、线性阻尼、预张力、自动长度计算、材料张力的可视化等

电缆

轴向刚度、线性密度、线性空间阻尼、离散3D质量分布、风力等

链条

轴向刚度、线性密度、弯曲刚度、离散3D质量分布等

滑轮

质量和惯性、打滑、电动化、3D可视化

绞车

电动化、3D可视化、张力变化的可视化

Examples

示/例

Examples

示例一

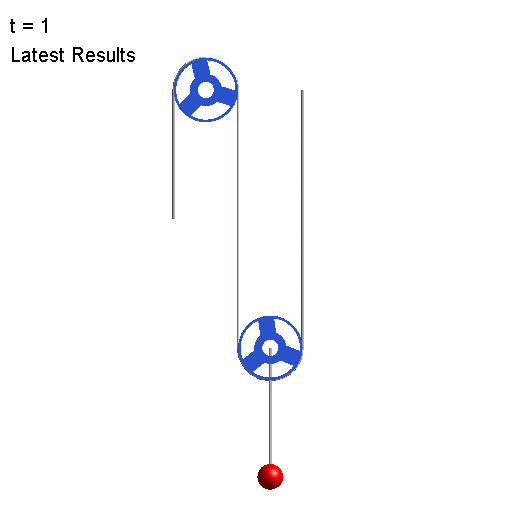

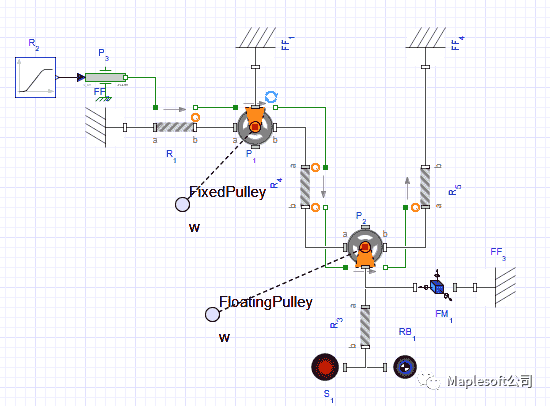

通过MapleSim绳索与滑轮库构建的定滑轮+动滑轮系统：

示例二

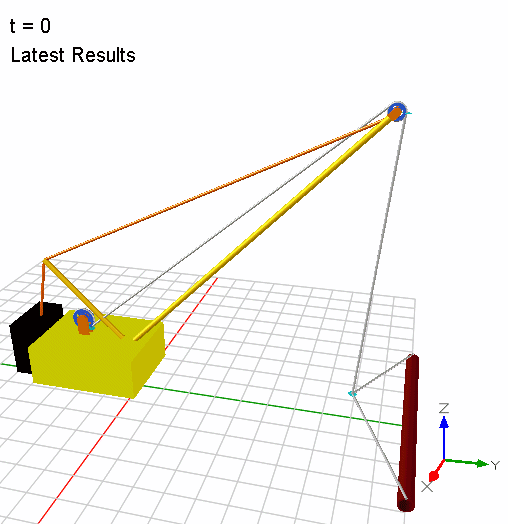

通过MapleSim绳索与滑轮库建立吊车模型。

图中淡蓝色的箭头表示了绳索实时受到的张力方向，动态可视张力的幅值变化。

Highlights

功/能/亮/点

Highlights

创建2-D或3-D滑轮系统

Create both 2-D and 3-D pulley systems

能够帮助您通过定滑轮/动滑轮、绞车、绳索、链条和电缆等部件创建2-D或3-D滑轮系统。

结合实际工作行为

Incorporate realistic behaviors

结合了绳索和滑轮系统的实际工作行为，包括滑轮滑脱，链条质量，电缆弯曲，和风力载荷。

通过3-D可视化技术扩展系统

Explore systems with 3-D visualizations

能够通过3-D可视化技术扩展系统，使用受力箭头的方向和颜色来显示材料流和系统张力。
