caesarii管道应力分析软件基本介绍

CAESAR II是一款广泛应用于化工行业管道应力分析软件，同时也是非常优秀的管道CAD设计软件，可分别进行动力分析和静力分析。可计算管道上可能承受的荷载工软件完全符合相应的规范和标准评估，拥有直观的用户界形、丰富实用的设计工具、人性化的数据输入以及强大的错误检查和报告等多种功能。

CAESAR II基本简介

CAESAR II 是一款非常好用且功能强大的管道压力分析软件，拥有静态分析和动态分析等功能，同时软件还提供了直观的3D分析和结果查看功能，内置了阀门库、弹簧库、膨胀节库和法兰库，并支持用户自定义添加各种扩展库，是您进行管道压力分析和评估的首选

CAESAR II功能介绍

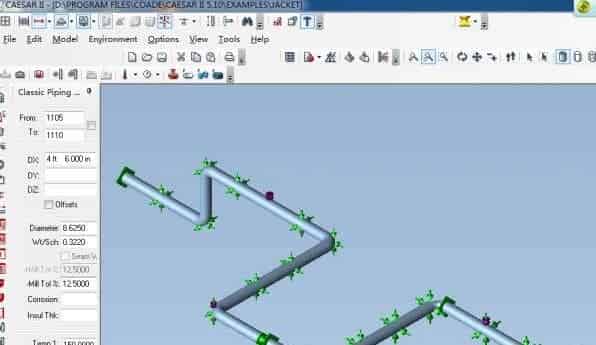

互动图形输入，让用户更直观的查看模式。CAESARII支持单线图、双线图、线框图和实体图。

扩展的在线帮助。为每个输入区域提供方便相关的信息。丰富的约束类型。包括是否有附加位移的固体支撑单向或双向作用的平移、旋转双线性作用的平移导向和限位架的摩擦支撑等。用户可以修改材料数据库，包括随温度变化的许用应力。内置阀门库、弹簧库、膨胀节库和法兰库，允许用户扩展自己的库。钢结构建模，帮助用户建立界限条件，提供多种钢结构数据库。

交互式列表编辑输入格式。用户可以查看和编辑多个单元数据，因为它具有区块编辑特性，如旋转、复制、影像、删除和节点重新编号，用户经常使用该功能。

用户控制和选择的程序运行方式。用户完全控制如何计算和检查错误。

玻璃纤维管(FRP)的建模和分析。

自动膨胀节建模。调用膨胀节供应商提供的数据库建立膨胀节的相关参数。

其他输入和建模包括:冷单元。弯头、三通应力强度因子(SIF)的计算。多任务批处理功能..英制/公制/国际机构制的转换，用户可以定义自己的机构。

CAESARII进行静态分析时，通常使用软件推荐的负荷状况，满足配管规范的应力要求。在特殊情况下，用户可以改变负荷状况，增加或减少负荷状况。目前，CAESARII软件最多可定义99个不同的负载情况。

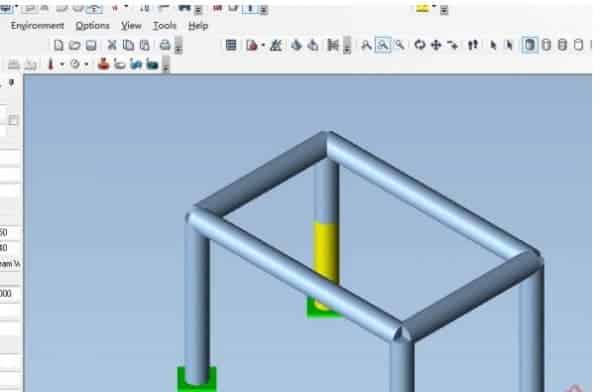

CAESARII允许分析管道和钢结构一体化的复合模型，用户可以得到管道-钢结构的非线性作用计算和图形结果。

自动错误检查。自动或用户定义载荷状况。模型使用定义的负荷分量推荐的负荷状况，满足选择的配管规范。如果程序推荐的分析不能满足，可以建立自己的负荷状况。

弹簧设计的选择。程序提供了很多厂家的弹簧库。CAESARII允许在多个热状况下选择冷状态或热状态为零，使用标准或扩张的负荷范围选择弹簧。根据建议的操作和安装位置，从弹簧厂家提供的弹簧库中选择合适的弹簧支架。ASCE风载的生成。程序根据ASCE#7或用户自定义的风压或风速数据自动作用和分析风载。

考虑热弯曲。提供考虑热梯度的影响。管口柔性和应力的计算。程序包括WRC297、API650和BS5500定义的喷嘴灵活性，根据WRC297、WRC107和ASMESectionVIIDivision2计算喷嘴和容器应力。法兰的泄漏和应力。程序包括简单的法兰泄漏检查，根据ANSIB16.5和ASMESectionVIIDivision1计算应力，评估法兰负荷。设备的负荷检查。

程序包括蒸汽轮机NEMASM23、离心泵API610、离心压缩机API617、封闭供水加热器HEI和空冷换热器API661等标准。

动态分析。

输入动态分析所需参数，如不均匀质量、强制振动、减震器和频谱定义。可以使用内置地震配方或用户自行定义反应配方。

动态分析功能包括:

振动型和自然频率的计算。通过评估系统的振动振动型，可以检查或避免许多操作问题，节省时间。

谐振力和位移。评价阻尼系统在谐振力和位移下的振动响应，模拟机械和声学的振动。

地震反应谱分析和独立支撑运动(包括固体支撑运动)。包括独立支撑运动和NRC和UBC地震谱。程序缺失采用标准计算方法，用户也可以自己定义计算方法。

力频谱分析。允许一般的冲击负荷，例如水锤、蒸汽锤、安全阀泄漏的计算，可以将随时间变化的负荷变成对应频率的响应数据。

时间表分析。当定义了动载作用的时间时，程序提供了作用时间内的系统正确完全的分析响应。动态响应的动画显示。检查动态问题时动态显示振动型是非常有用的工具。CAESARII也可以动态显示时间表分析的结果。失去品质/力的修正。通过估计系统的高频模式响应来改善动态解决的准确性。

动作混合状况。允许用户任意组合动态和静态负荷，合理满足管道规范要求的临时负荷。安全阀载荷的合成和力谱的计算。计算动态推力载荷和瞬态压力。数据界面。从LIQT和AFT计算的结果可以自动转换为CAESARI可以使用的响应数据。

管道规范选项

B31.1和B31.1（1967）-动力B31.3-石油化工。

B31.4-液体传输B31.5-制冷。

B31.8-气体传输ASMESEC11CLASS2&3-核电。

英国标准806美国海军505。

Z662-加拿大天然气传输RCC-MSECC&D-法国核电。

STOOMWEZEN-荷兰BS7159-英国玻璃纤维，玻璃钢管。

CODETI-法国TBK5-6-挪威。

FDBR-德国UKOOA-英国海洋石油平台。

IGE/TD/12-英国天然气ISO14692-国际标准14692，玻璃钢管。

输出功能。

CAESARII输出报告包括输入数据、弹簧选择和各种情况下的位移、力、矩和规范定义的应力与其许可应力的比较。可以通过屏幕查看部分或整体信息，也可以保存为文件或Word文件。显示有用的输出报告可以加快设计周期。

CAESARII输出模块提供灵活便捷的互动方式。程序为用户提供完美的工具来分析计算结果。例如，选择负荷状况、输出报告书和标题控制下的计算结果。输出图形显示结构的变形形状、力、矩、应力和振动的动画显示。用户需要看哪个部分来选择相应部分的输出结果。

输入/输出接口

CAESARII提供双向数据输入和输出接口，减少数据输入时间、提高程序和现有数据的利用率。

CAESARI可以与美国COADE公司开发的基于AutoCAD的管道给图和设计软件CADWorx/PIPE接口，是CAD和管道应力分析程序之间的第一个智能完全双向接口。

CAESARI可以与PDMS、CADWorx/Pipe、ISOMETCADPIPE、CATIACPLANT、AUTOPLANT、ComputerVision、PRO-ISO、PDS等程序接口。

CAESARII还提供了与Cadcentre公司的PDMS和Jacobus公司的3DM交换数据的中间数据格式。也可以生成AutoCADdxf文件。

CAESARII还可以通过ODBC和数据库更换所有输入和输出数据。确保用户可以根据实际工作需要获得预期的数据。如果客户有支架程序，他们可以通过访问数据库获得支架的力、扭矩和位移。

CAESARII新增AutoCAD输出图纸功能，用户可以控制输入信息，输出信息，选择节点需要显示信息。用户可以根据自己的需要定义自己的框架形式。

CAESARII是整体管道应力分析软件。可以进行管系在承受自重、压力负荷、热负荷、地震负荷和其他静态和动态负荷的作用下的快速、正确的分析。可分析任何尺寸或复杂程序的管系。无论是设计新的管道系统还是分析存在的管道系统，CAESARII生成的计算检查都完全描述了基于指导管道系统的行为和满足选择的工业标准的设计限制。使用CAESARII，你将花费最少的时间和最少的错误机会，最大限度地提高你的工作效率。
