目录

1. IPVAR 以质心为参考点优化 OPD

2. CFIX {C/E/R} 自定义孔径形状

3. ZCSTOP 定义不同变焦位置的光阑孔径

IPVAR

· IPVAR 操作数以图像质心作为 OPD 参考点，以波前方差为目标。因此，它不同于GNV，GNV以主光线点为基准。它在格式上也不同。需要使用 M tar wt…格式，这种格式与光线像差相同。

IPVAR示例

· 示例：对simple_triplet.rle 进行优化。

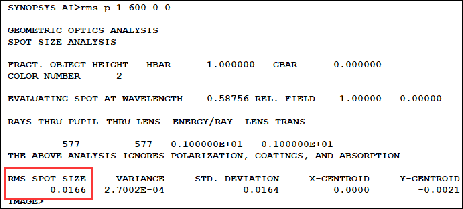

· 未加 IPVAR 指令的优化宏和优化结果如下：

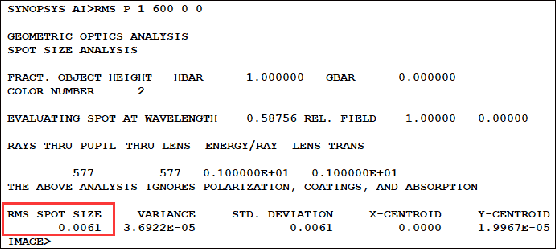

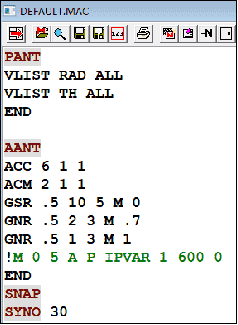

· 添加了IPVAR指令的优化宏和优化结果如下：

IPVCFIX {C/E/R}

· CFIX 命令更加强大。CFIX {C/E/R} 将重新定义当前所有孔径为圆形、椭圆形或矩形的硬孔径。如果在 FFBUILD 输入中使用 XCAP 命令使孔径为非圆形，且希望后续更改孔径类型，则可以使用 CFIX {C/E/R} 指令。

CFIX示例

· 示例: 5-MIRROR SYSTEM.RLE

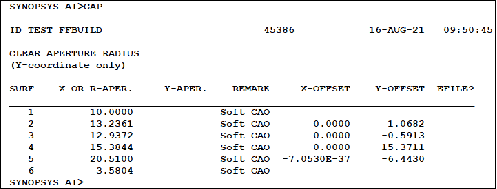

· 该系统孔径均为软孔径

· 然后，在Command Window 中输入

CHG

XCAP

END

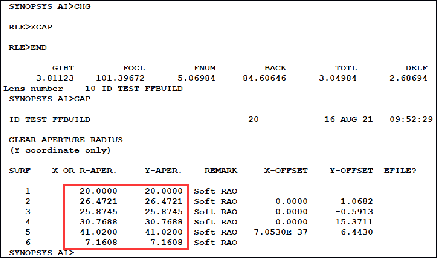

· 以声明X和Y方向上的孔径。

· 现在，将所有软孔径更改为硬孔径。在 Command Window 中输入

CHG

CFIX R

END

ZCSTOP

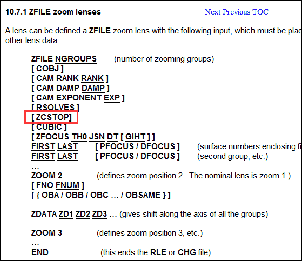

· ZFILE 变焦镜头中新增选项 ZCSTOP。如果 ZFILE 输入中包含 ZCSTOP，并且镜头文件中有 CSTOP，则程序将根据光线路径重新计算每个变焦位置处光阑上的硬孔径 CAO。

ZCSTOP示例

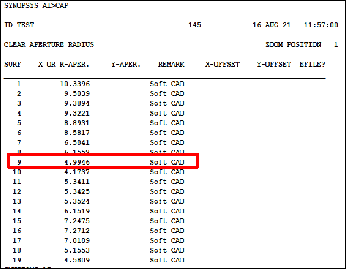

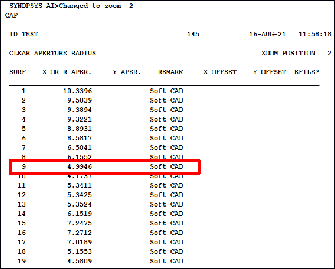

· 在不同变焦位置处在 CW 输入 CAP 查看孔径，光阑孔径一致。

· 在宏文件中添加 CSTOP 指令，在 ZFILE 处添加 ZCSTOP 指令，重新运行宏

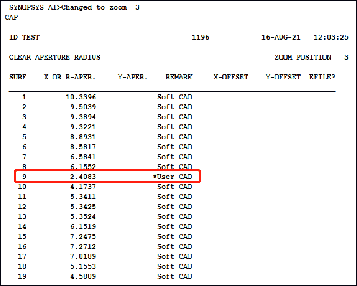

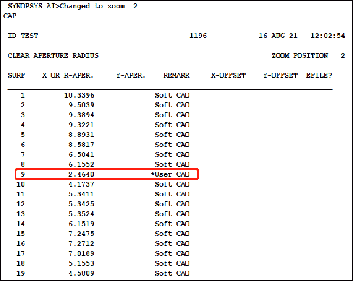

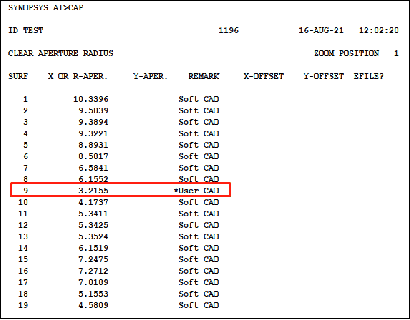

· 在不同变焦位置处在CW输入CAP查看光阑处的孔径

问题修复

· 修复了MSS对话框和用户手册中开关列表不一致的问题。
