测试版本：TC11.6.0.13、Solidworks 2020
Solidworks与Teamcenter集成后，将测试图纸（如图1所示）上传到TC。打开TC查看PDF文件，发现PDF文件是空白的，零件视图和图框文字都无法显示，如图2所示。

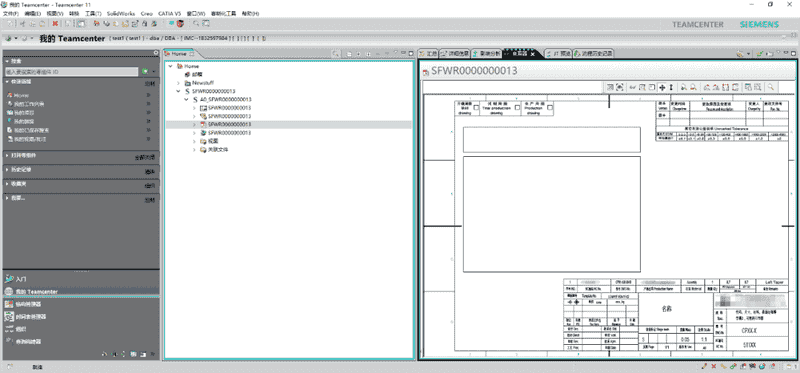

图1

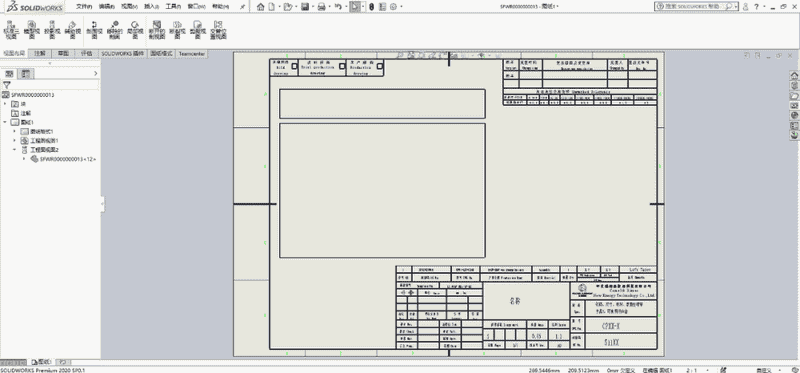

图2
打开Solidworks集成窗口将图纸另存为PDF，出现如图3所示错误：字体“Arial Unicode MS”安装不正确。打开本地字体库发现本地未安装“Arial Unicode MS”字体，如图4所示。由于Solidworks没有自己的字体库，调用的是windows字体库，所以出现PDF无法显示问题。

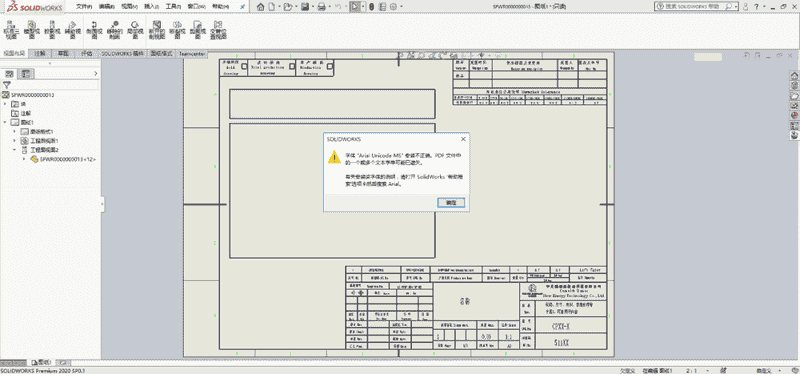

图3
图4
解决方法：
在网上下载“Arial Unicode MS”字体并安装。打开Solidwroks集成再次将图纸上传到TC，PDF能正常显示，如图5所示。
图5
来源：上海联宏创能信息科技有限公司
