SolidEdge2022装配新功能介绍

作者：叶齐天   审校：金雷

适用版本：SolidEdge2022

本篇将介绍SolidEdge2022版本中装配的新功能。

SolidEdge2020版本中，SE已经加强了500个以上零件大装配的加载性能支持，不会再出现崩溃卡死的问题。而在2022版本中，则新增了大装配的预览模式。

在该模式下，将极大程度减少加载需要的时间，实现快速预览。

图1  大装配预览

此外，用户可以选择不同的预览模式，选择性预览部分零件。

图2  选择预览模式

在上述预览模式下，用户可以选择性编（EditAssemblywithOptions）一定范围的零件，而不需要一次性全部加载。

图3  选择性编辑

此外，装配加载的过程界面进行了优化，会分为“加载”、“更新”、“显示”三个阶段，用户可以在前两个阶段中止。

图4  装配加载过程界面

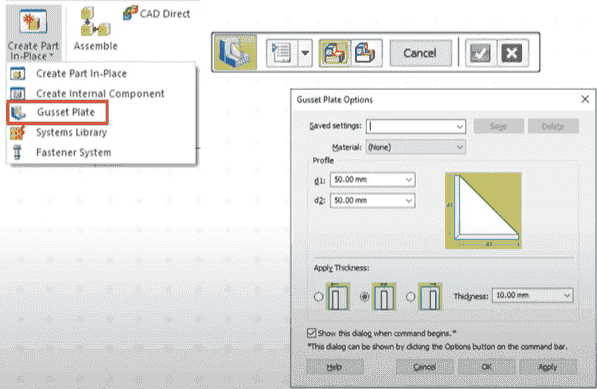

现在可以在装配环境下直接创建角撑板（gusset plate）零件。零件明细表也会同步支持对角撑板的识别。

图5  装配环境下的角撑板

装配下的组件可以作为内部组件（Internal Components）附着于装配而不会生成额外的文件。

图6  内部组件结构树

SolidEdge2022在装配环境的增强非常显著，尤其是大装配预览的功能响应了许多用户常年的呼声。内部组件也是非常优秀的一个功能，用户在菜单可以直接创建零件、钣金等模型，同时赋予材料，并且直接在装配环境下绘制草图、建模、用于运动分析等等。
