SEE Electrical图框模板设计详细步骤

1、如何制作如图所示的图框模板。

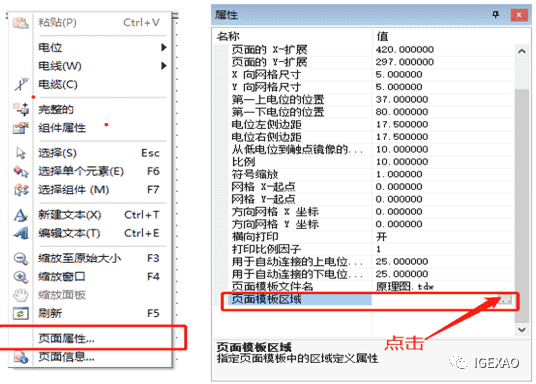

2、新建一个原理图空白页，鼠标放置在空白图框，右击选择图框属性，选择图框模板区域。

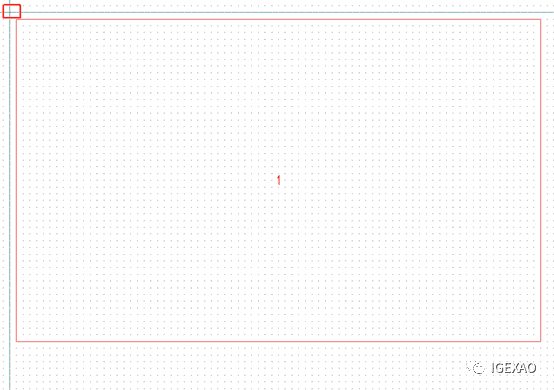

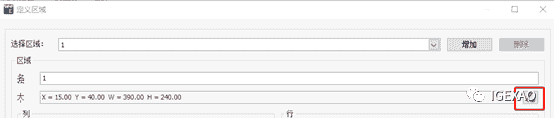

3、点击图框模板区域进入到定义区域如图所示3-1，点击红色框选区域进入到选择区域如图所示3-2。

如图所示3-1

如图所示3-2

4、确定图框区域后，设置列和行：

4.1、勾选自动生成列/行，如图所示4-1；

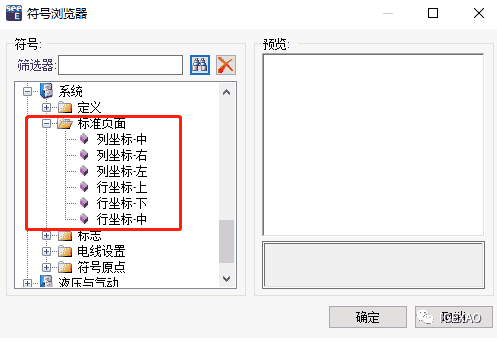

4.2、点击定义符号，如图所示4-2，点击进入到如图所示4-3，选择框选中的；

4.3、设置列和行的数量，如图所示4-1；

4.4、点击刷新即可，如图所示4-1；

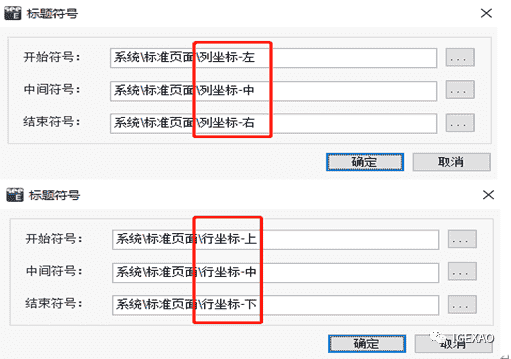

4.5、点击设置行列符号，如图所示4-4；

如所示4-1

如所示4-2

如所示4-3

如所示4-4

5、工作区属性编辑

   5.1、编辑图框文本中相应的文字内容，如图所示5-1；

   5.2、添加文本，选择基本属性，如图所示5-2；

如图所示5-1

如图所示5-2

6、图框添加图片编辑

  6.1、添加图片，如图所示6-1；

  6.2、图片添加到块，与图框形成一个整体，如图所示6-2；

如图所示6-1

如图所示6-2

7、加载图框模板

  7.1、如是单页更换图框模板，只需点击所属图框右击图框属性中图框模板文件名，如图所示7-1；

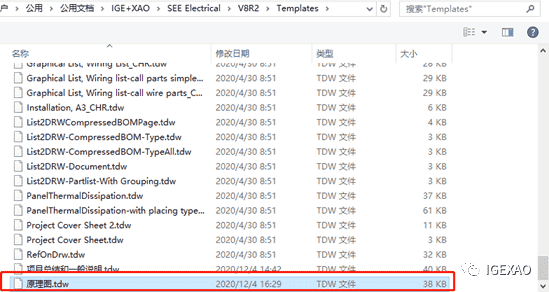

7.2、选择加载图框模板，如图所示7-2；

7.3、项目开始的时候就设置好加载的图框模板，如图所示7-3；

如图所示7-1

如图所示7-2

如图所示7-3

8、完成图框模板设计

来源：IGE+XAO集团（中国）
