怎样在NX结构设计中创建任意宽度钢板组件

作者：姜万勇   审校：孙立雪

适用版本：NX1926

为了优化产品开发，西门子从NX1926开始为用户添加了结构设计模块，用此模块工程师可快速完成钢结构设计，显著提升设计效率。NX结构设计模块中有丰富的型材资源供户选用，用户也可在此基础上扩展型材种类，构建属于企业自己的型材库，扩展简单方便。

最近在做结构设计时，需要创建一些钢板类组件（如图1所示），但这类钢板组件的宽度是变化的，无法选用已有的钢带型材来创建，那我们怎样来解决这一问题呢？

图1

其实，实现上述需求，只需添加一种钢板材料，其厚度尺寸可选，宽度尺寸可输入即可。NX结构设计中的钢带截面和钢板相同，可以在钢带型材的基础上扩展钢板材料。下面就为大家介绍一下为NX结构设计模块扩充钢板材料的方法，具体如下：

1.找到NX结构设计程序存放路径：NX1926NXSTRUCTUREDESIGN。了解其数据文件结构，找到型材库配置文件。如图1所示：

图2

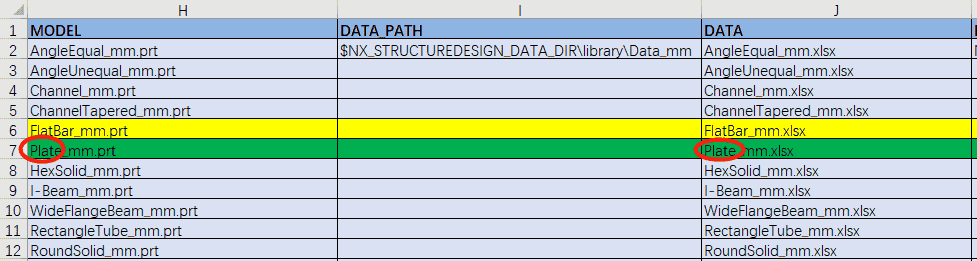

2.打开NX1926NXSTRUCTUREDESIGNdatalibrary路径下的型材截面注册表SectionReg.xlsx，添加新的钢板截面数据行。因为钢板截面和钢带截面相同，可以直接复制第6行的钢带截面数据，插入在其下面，插入后，将第7行所有单元中的“FlatBar”字符替换成“Plate”，就是钢板截面的名称，其余部分不变，如图3、4所示。

图3

图4

3.打开NX1926NXSTRUCTUREDESIGNdatalibraryModel_mm文件夹，复制FlatBar_mm.prt文件，重命名成Plate_mm.prt，创建钢板截面模型文件，截面相同可直接使用。

4.打开NX1926NXSTRUCTUREDESIGNdatalibraryData_mm文件夹，复制FlatBar_mm.xlsx文件，重命名成Plate_mm.xlsx，创建钢板截面的数据表文件。

打开Plate_mm.xlsx表格，参照GB/T3274-2007钢板规范，按照原格式编辑“PARAMETERS”行以下表格的截面参数内容（注意：单元格加“**”前缀表示参数不可编辑，去掉后可编辑。所以，将“**b(b(mm))”的“**”去掉，这样钢板宽度就可编辑了）编辑内容如图5所示。

图5

再将Plate_mm.xlsx参数表中的截面名称由“FlatBar”改成“Plate”；把原来的“”改成“x ”，使钢板的宽度的任意变化同步到属性中。修改内容如图6所示。

图6

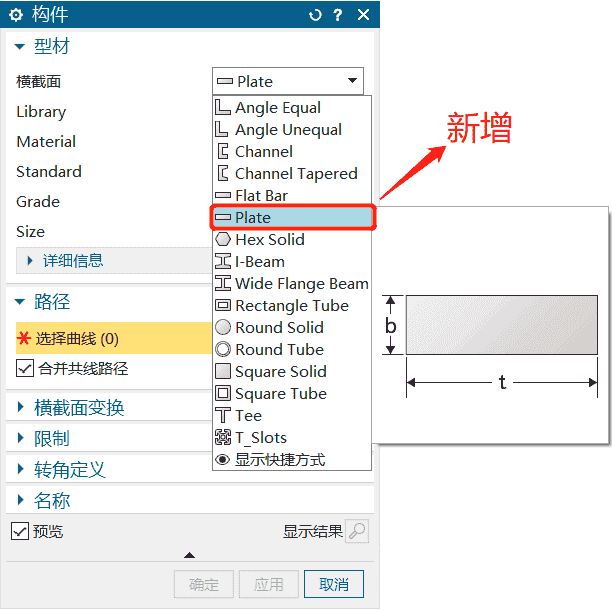

5.完成上述操作后，在NX结构设计的构建功能中就可以看到新添加的钢板材料了，如图7所示：

图7

有了上述的钢板材料，我们在结构设计阶段，就可以快速创建宽度可变的钢板组件。具体操作是：打开构建工具界面，选择框架线，选择“Plate”钢板截面，选择钢板的材料等级，选择钢板厚度规格，双击详细信息表中带有开锁图标的“b”值，输入钢板的宽度值，确定后，就快速完成了任意宽度的钢板组件的创建，如图8所示：

图8

上述扩展丰富了NX结构设计的应用场景，可广泛用于各种设备的底盘、支架等上面的规则钢板组件创建，希望对大家的设计效率提升有所帮助。
