ThinkDesign2019版新功能介绍—实体转换网格

汽车制造业为了加快新产品的更新换代速度，提高产品质量，广泛应用逆向工程软件来进行产品设计、模具补偿修复等，这样不仅降低成本，还大大缩短产品的研发、生产周期。

ThinkDesign软件CMD（Compensatoradaptation based on measured date）模块，基于蓝光、白光扫描点做回弹补偿修改，自动获取实物点云与产品模型的变化量，自动补偿模面数据。

使用逆向工程软件，就需要我们的网格数据做为支撑。

ThinkDesign软件可以在软件中自动生成网格，直接使用网格做逆向分析。

现在，给大家介绍一下ThinkDesign是如何进行网格划分的？ThinkDesign 2019新旧“实体转换网格”命令差别

旧版“实体转换网格”命令，需分三步实现

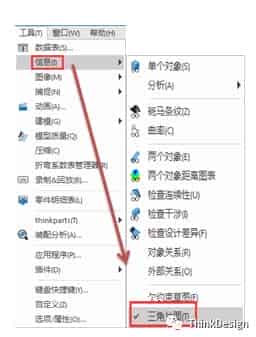

第一步：工具—信息—三角片面

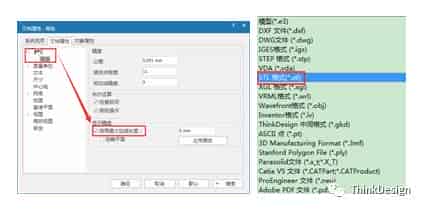

第二步：更改文档属性

第三步：另存为STL格式

旧版“实体转换网格”命令需要另存为STL格式，才能生成网格数据。

新版“实体转换网格”命令，新版“实体转换网格”，只需要一个命令就完成

新版“实体转换网格”命令，不需要另存数据，只需要确认，即可生成网格数据。

在 “实体转换网格”命令中，由原本需要用到三个步骤操作旧版本，到现在只需要一个命令就能完成操作的新版本。

下面，就来看一下新版“实体转换网格”命令，具体是怎么操作的！新版“实体转换网格”操作步骤：

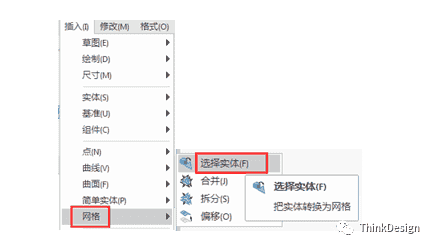

1、使用“选择实体”命令，插入—网格—选择实体

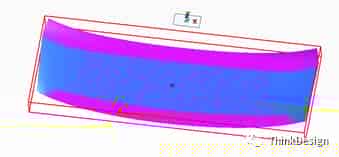

2、选择实体

选择实体后，按当前的文档属性显示网格三角片面，根据不同网格要求，修改不同参数。

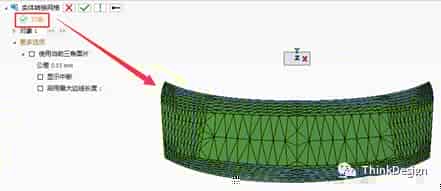

3、修改参数

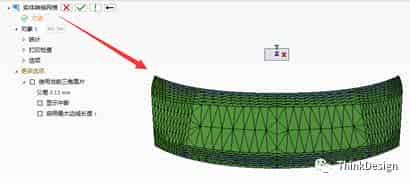

4、检查网格节点

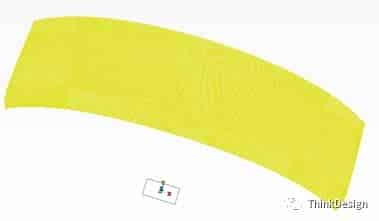

5、生成网格

确认，直接生成复制出一个新的网格，不需要做其他任何的操作。

ThinkDesign 2019新版“实体转换网格”命令，从原本需要三个步骤才能完成的操作，到现在只需要一个命令就可以完成转换网格的操作。

ThinkDesign 2019新版的“实体转换网格”命令，对工程师在实体转换网格的工作上，工作效率有了很大的提升，由旧版的三个步骤，到新版本的一个命令就可以完成，无需另外保存，直接复制生成一个新的网格数据。
