NX工程图装配模板中解决装配质量自动填写的问题

作者：黄玮玮   审校：刘卫民

适用版本：NX1899以上版本

在配置NX装配工程图模板的时候，经常遇到需要自动填写装配质量，旧版无法自动填写，需手动填写装配质量。在NX1899后西门子实现这个可以自动填写。在配置模板的时候，我们会给定一个重量的属性。

解决方案

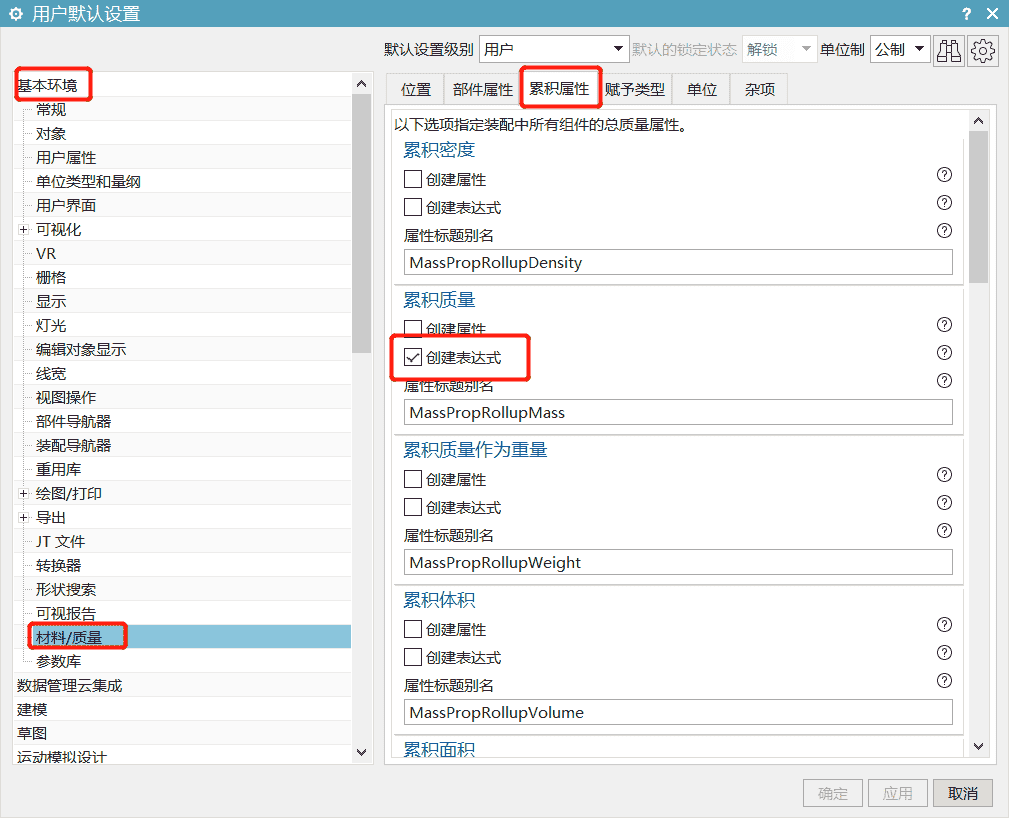

文件-实用工具-用户默认设置，参考图1，勾选创建表达式，然后重启NX。

图1

打开装配建模模板，在装配模板下面新建一个组件，在新建组件里，创建一个方块，点击保存，这样就在表达式里出现一个表达式，如图2。

图2

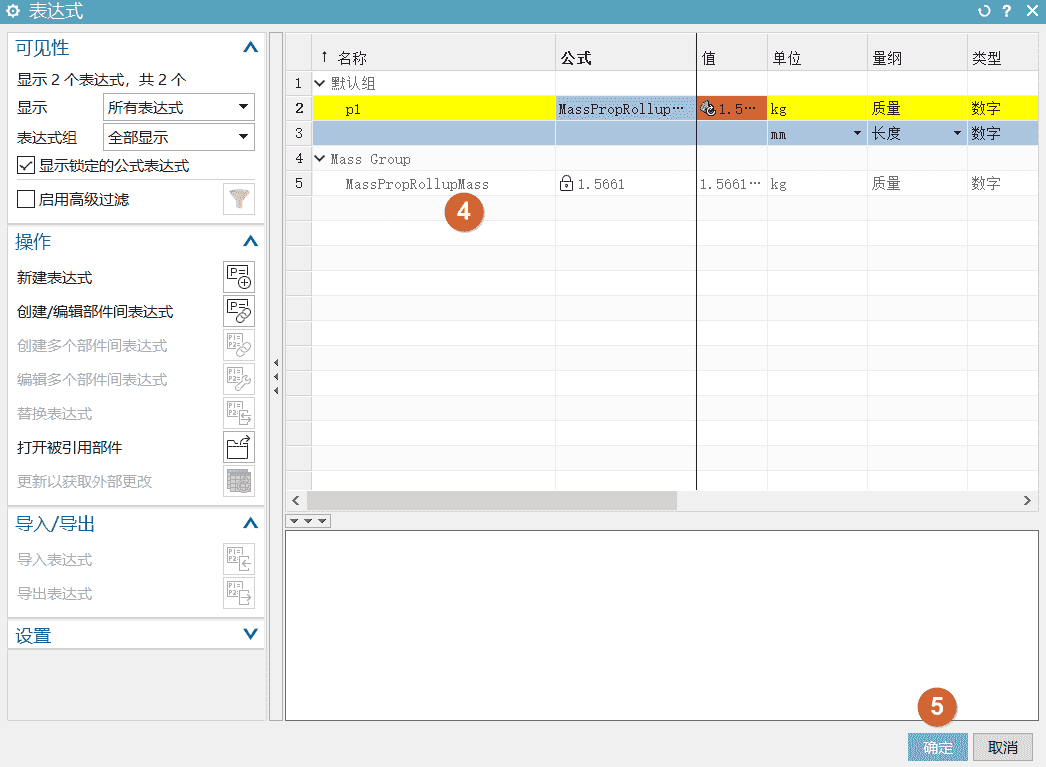

文件-属性，在属性配置“装配质量”属性，根据序号，相应填写，选择“表达式公式”，然后点击序号3处三角形，如图3。选择“公式”，界面跳入“表达式”界面，双击图2中表达式，填入对应表达式里，点击确定，如图4。点击确定后，跳回属性界面，点击“接受编辑”后面勾，如图5。点击确定。退出界面

图3

图4

图5

确定后，删除新建的组件，然后再点击保存，再在装配的工程图模板中，配置好相同的属性，关联到工程图标题栏相应位置。

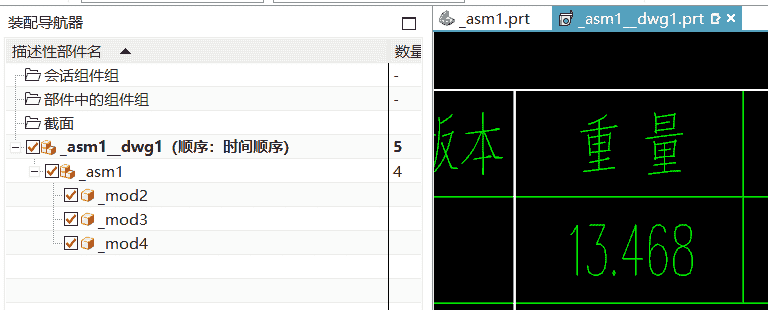

设置好后，进行测试，在装配模型下，新建三个组件，点击确定后，会在装配模型的表达式中生成，三个组件重量和，如图6。新建装配工程图，使用GC工具箱-属性工具-属性同步，将属性值同步到工程图，如图7。

图6

图7

以上就是NX工程图装配模板中解决装配质量自动填写的方法，希望能对大家有所帮助。
