DMU数字样机评审的应用

作者：冒小萍   审校：盛家泊

适用版本：NX12以后版本

NX数字样机(DMU)提供了工具和探究性设计环境，用于为原生NX和Teamcenter中的NX模型设计检查做准备。利用DMU模块，可以进行以下工作：

• 审核模型的过程记录

• 随时快速记录审核的问题点

• 区分检查和制作环境

• 支持在不修改产品数据的情况下控制产品

• 允许在同一环境中组装验证不同的装配

• 可以定义并重用多个显示状态

在DMU应用模块中，用户可创建新的DMU装配类型，称为工作集。在DMU装配中，可以保存图形窗口中显示的视图方向、组件位置及组件可见性的快照。可以操控DMU装配组件以获取不同的快照，这些操控动作不会影响原始的设计装配。

图1

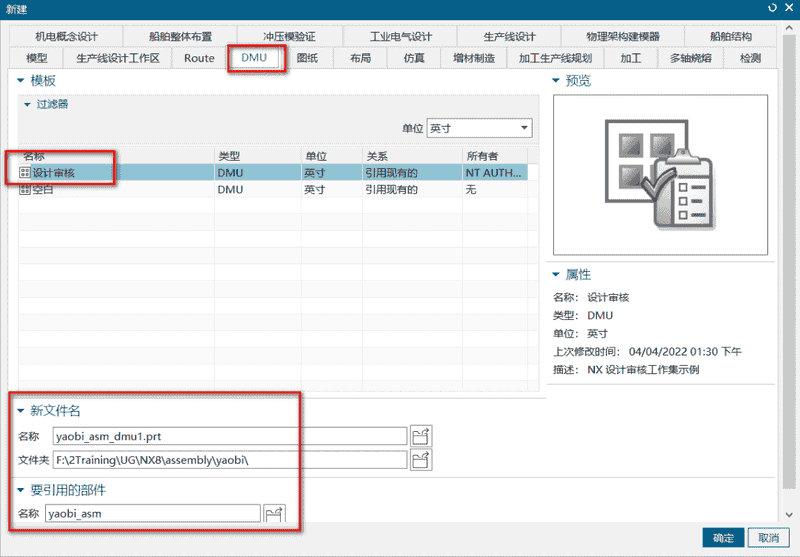

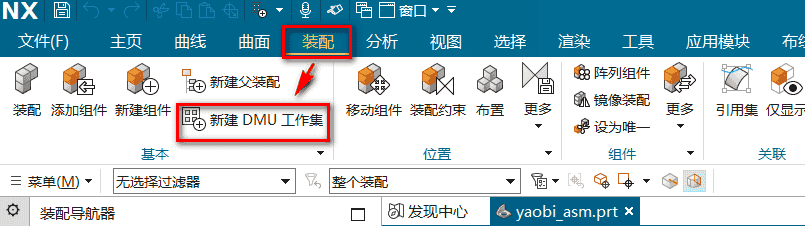

进入DMU环境有两种方法，如下图所示：

图3

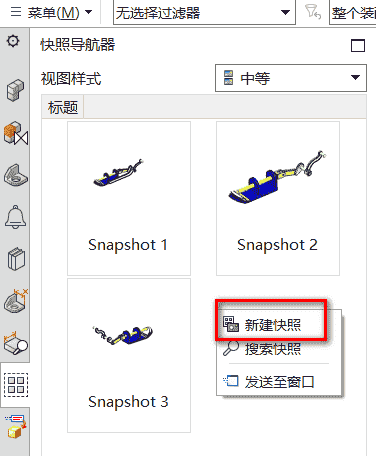

在图形工作区调整装配件的位置，或者控制组件的显示状态等，在快照导航器中即可通过右键“新建快照”来记录装配件的状态。

图4

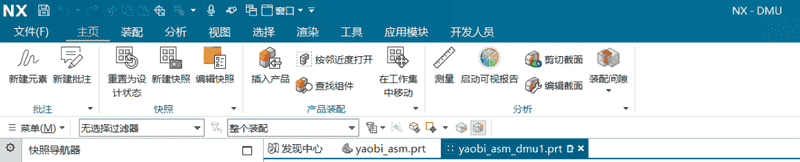

通过切换快照，可查看装配件的状态。要恢复到初始状态，可采用“重置为设计状态”。

图5

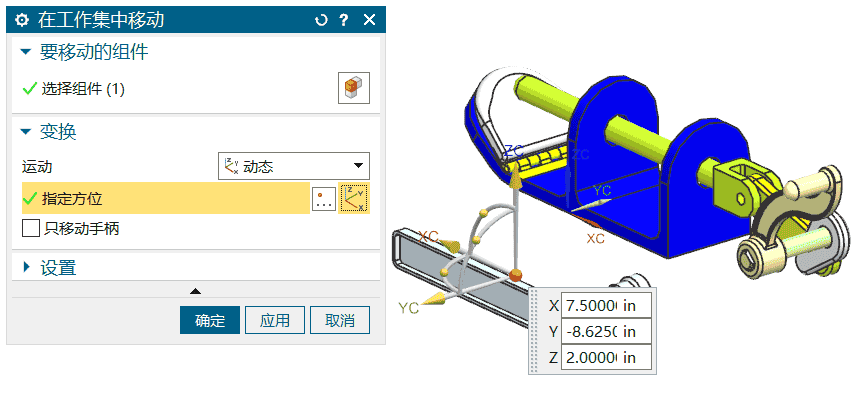

选择“在工作集中移动”命令可以对已经有约束的组件进行移动，观察各个组件的位置和零件的设计情况。

图6

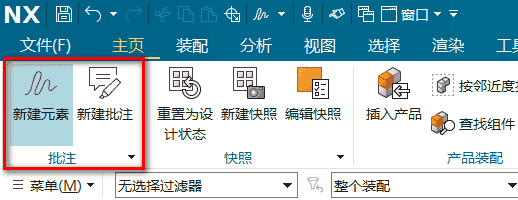

新版本NX中提供标记功能，标记可以被添加到DMU工作集，以便用于识别和沟通有关设计的信息，可直接在三维模型上附加共享信息。标记导航器提供了对标记进行操作和管理的直观方法。标记元素是一个标记对象，被创建来传递信息，实现更好的设计评审流程。

• 可添加文本标签

• 多种形状的绘制

• 与对象关联

• 自动添加时间戳和附加注释

• 利用标记导航器进行管理

• 智能的视图显示

• 可被添加到快照

图7

图8
