CADdoctor快速逆向在竞品分析中的应用

CADdoctor-在汽车产品开发中对竞品进行分析是一重要环节，不论在主机厂和零部件厂目前都有相关的需求。通过分析竞品的产品结构、设计特点来提高企业本身的产品质量和降低产品成本；下面我们以某主机厂的竞品快速逆向建模的案例来说明CADdoctor对企业竞品分析的便利性。

1. CADdoctor-客户的需求：

• CAE部门得到竞品点云数据或STL文件后进行逆向建模，用于整车性能分析（CFD、NVH等）
• CAE工程师花在逆向建模的时间过长，其原因为CAE工程师对CATIA建模技能，车身A面知识不足，造成建模时间过长
• 逆向建模后，数模导入ANSA或HYPERMESH进行网格划分

2. CADdoctor-快速逆向建模的过程

• 导入STL模型，从模型中截取出要逆向的区域。

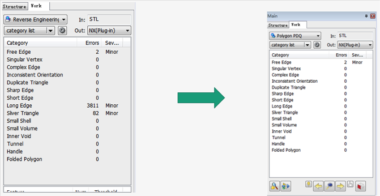

• CADdoctor提供了强大的三角面片自动修复工具，可以将三角面片的质量修复到最佳。

• 用户点击CADdoctor的自动逆向命令即可自动地得到逆向几何面。

该几何面与原始三角面片间的误差亦是令人满意的。

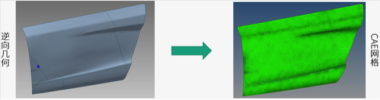

• 逆向几何面导入HYPERMESH后可以自动生成网格。

3. 总结

利用CADdoctor的自动快速逆向功能，可以自动化地完成几何的快速逆向，使得原来利用传统手工逆向需要2-3天的工作在1-2个小时即可完成。逆向后的几何完全可以用于CAE分析和快速成形。关键是可以大大降低逆向工程师的技能要求，并节省逆向的时间。
