SYNOPSYS?前视红外辐射计（FLIR）设计， 冷反射效应

 概述

什么是冷反射

NAR透镜冷反射特性

GHPLOT不良冷反射透镜图

PSPRD衍射点扩散图

RGHOST鬼像分析

优化冷反射

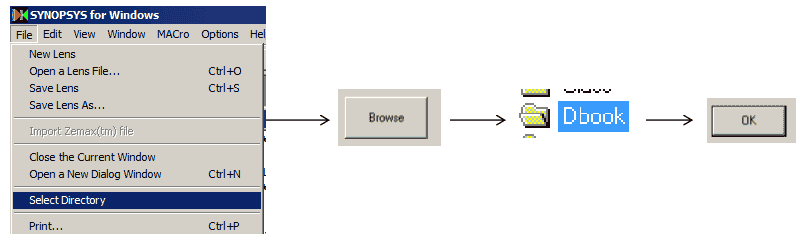

设置工作目录

选择Dbook工作目录

参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第30章

在293K时的黑体曲线

在Command Window中输入MSW

人体皮肤接近室温在 20°C 或 293 K，根据下图发射辐射，峰值波长为10μm

什么是冷反射

冷反射效应经常被忽视，在扫描红外系统中，在 像面的中心显示为一个黑色的污点

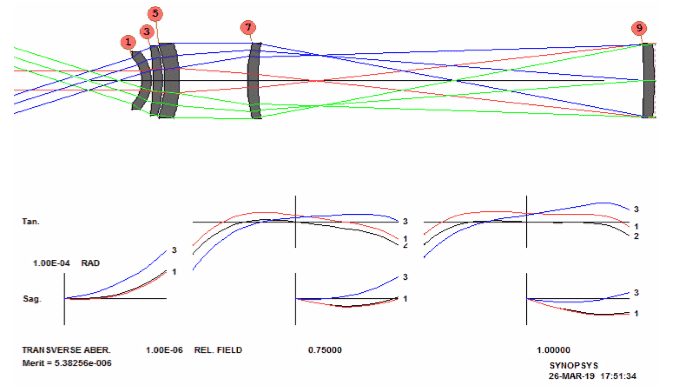

前视红外辐射计二维图

FETCH C30L1

它已经处于衍射极限，人们可能认为它不需要更 多的优化。然而，我们还没有控制冷反射。

透镜的冷反射特性

在Command Window中输入NAR

YNI显示量?A0N的值，为了控制冷反射，必须确保 YNI 的值永远不会低于限制值。 最差的冷反射来自表面 3，其中值为 6.1E-4，这非常小。

鬼像特性设置

在Command Window中输入MGH

输入如图数据，点击GHPLOT按钮

不良冷反射透镜图

光线从左侧进入，以红色显示，直到它到达表面 11，从表面11反射之后，以蓝色显示，并且在第二次反射之后，在表面3处，它们以绿色绘制。

选择左图虚线框的区域，在选择矩形内单击以放大该部分，如右图所示。

衍射点扩散图

在Command Window中输入MDI。

点击PSPRD按钮， Airy 斑半径的值0.000 24，这是一个角度值。

我们希望冷反射弥散斑比那要大得多。

RGHOST鬼像分析

在Command Window中输入MGH

按上图数据，点击RGHOST

优化表面3的冷反射

点击

按钮打开C30M2.MAC

点击

按钮

在Command Window中输入NAR

透镜得到了很大改善，表面 3 上的冷反射达到了我们的目标。然而，现在来自表面 7 的冷反射低于我们的极限。

优化表面7的冷反射

在AANT文件中加入命令LLL .23 1 .1 A NAR 7

点击

按钮运行C30M2

在Command Window中输入NAR

总结

本例讲述了什么是冷反射，NAR透镜冷反射特性，GHPLOT不良冷反射透镜图，PSPRD衍射点扩散图，RGHOST鬼像分析，优化冷反射。

来源：武汉墨光科技有限公司
