Moldex3D模流分析之手动加密网格分析几何流道

于moldex3d Studio产生表面网格时，在浇口位置进行网格加密通常可以提高分析结果的准确度。虽然Moldex3D Studio已支持网格自动加密，使用者仍可利用修改撒点 (Modify node seeding) 这项功能中来手动局部加密网格，以提高网格质量、得到更可靠的分析。尤其对于建有几何流道的产品而言，分析效果更加显着。

步骤1：在左方任务栏步骤四实例化网格 (Generate Solid Mesh) 中点击Modify node seeding 设定初始网格大小，确认后点击确认 。进入下一页面(如下图左所示)之后，即可点击欲加密的线段边缘进行手动加密。
(注意：浇口与模穴交界处的线段为重迭的两线段，所以须各别选取。)

步骤2：选取欲加密的线段后(在此以模穴与浇口交界处，位在模穴的线段为例)，在左方输入加密后的段数或网格尺寸，并按Enter (注意不是点击确认 )，即可手动加密此线段。下图为加密前后对照。

手动局部加密前

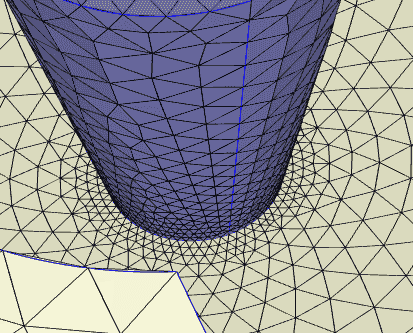

步骤3：在手动加密几何流道时，模穴端线段及流道端的相邻线段必须以同样的尺寸来加密，才不会发生流道与模穴网格不连续的问题。完成加密后开始产生网格，最后结果如下图所示。
