moldex3d压缩模块新增了可视化功能，让用户可透视塑料粒子在模穴中的流动行为，以获取塑料流动平衡性及预填料区体积等信息。如此一来，就能藉此决定最佳的预填料区大小及配置，避免潜在的成型问题。以下将介绍Moldex3D压缩模块可视化功能设定步骤，以及分析结果判读。
步骤1：开启项目内的计算参数窗口，在充填/保压接口中勾选粒子追踪字段。
步骤2：完成充填/压缩分析后，开启流动结果中的预填料区ID，显示粒子追踪的分析结果。使用者可以选择用点或线条方式来表现流动行为。
粒子追踪功能展示

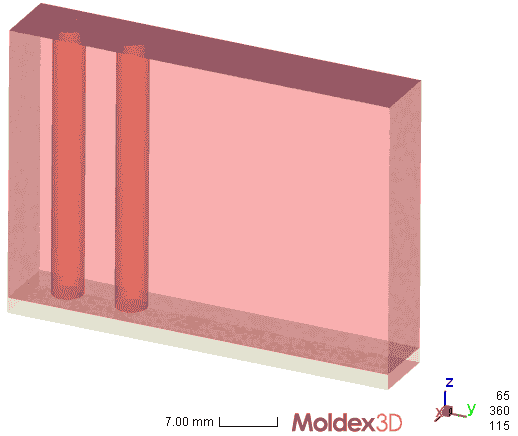

1.此长条产品几何含有一个压缩区间与两个预填料区(如下图)。

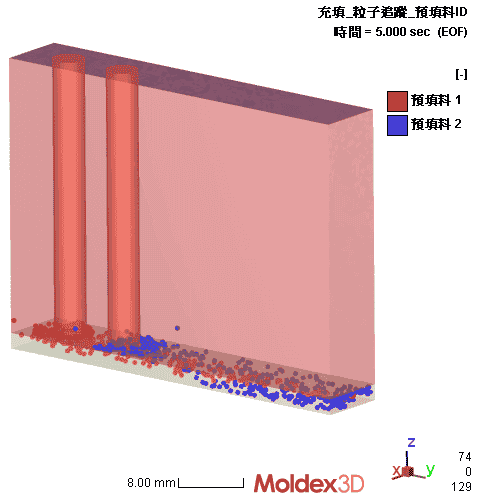

2.分析后在流动/保压结果中，选择预填料区ID，可以看到两种不同颜色(分别代表从两处预填料区流入的塑料粒子)所显示的粒子流动行为。由下图可看出流动行为相当不平衡，使用者可考虑移动预填料位置来改善此情形。
3.修改预填料位置后，再次进行分析。发现压缩充填的流动变得更加平衡，代表可得到较好的压力分布，进而改善翘曲变形问题。
