作者：谭青春 审校：姜万勇
适用版本：NX1953及以后版本
NX1953之前版本，在装配建模环境下，组件与组件之间的WAVE链接，有两种方式，一种是基于高阶授权模组才有的【WAVE模式】，通过勾选“WAVE模式”，激活WAVE功能，如图1。激活WAVE模式后，可通过相关链接功能来实现几何体的复制或链接，如图2。
图1高阶授权模组下的WAVE模式激活
图2WAVE模式下的复制及链接
另外一种WAVE方式是基于NX基础模组就包含的【WAVE几何连接器】功能来实现组件间的链接。但该功能的前提是组件之间的WAVE必须要处于同一个父级装配层级下。在这样的前提下，为了实现组件之间的WAVE链接，得构建一个多余的父级装配。之后，这个多余的父级装配文件就处于游离状态，在数据的管理上变得非常棘手，特别是在TC集成环境下。NX1953之前版本的【WAVE几何连接器】功能界面如图3。

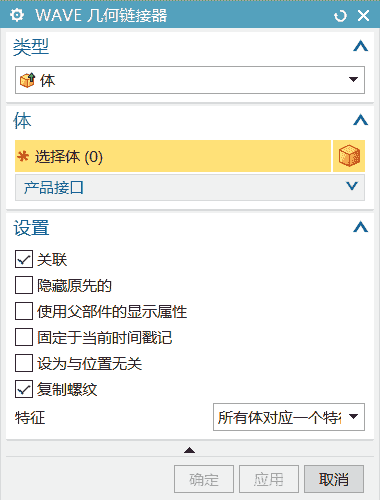

图3NX1953之前版本WAVE几何连接器对话框
NX1953版本增强了此功能，在WAVE几何链接器对话框里，通过勾选“设为与关联无关”复选框，可从非活动窗口中显示的源部件中选择几何体，链接到目标部件，实现独立于关联来链接几何要素，无需像低版本那样，要构建一个父级装配节点，如图4。

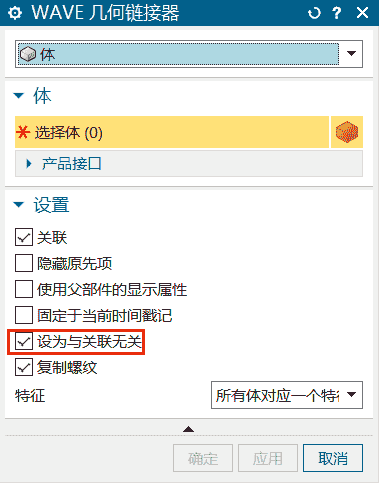

图4NX1953版本WAVE几何连接器对话框-新增“设为与关联无关”
接下来，通过一个简单的示例讲述该功能的妙用。使用WAVE几何链接器命令，将活动窗口test01.prt中的草图链接到目标部件test01-2.prt中，具体操作如下：
将目标部件test01-2.prt设置为活动窗口，点击【WAVE几何链接器】命令，在对话框中勾选“设为与关联无关”复选框，选择右侧源部件test01.prt的草图，执行确定，完成链接。具体操作如图6。
图5链接操作
链接前后对比如图6。
图6 链接前后对比
那这个增强功能的意义在哪呢？
首先，在工艺设计协同业务场景下，工艺人员可基于同一个设计模型，在不创建父级装配节点的情况下，从设计模型中链接所需的要素以快速构建工艺模型。
其次，在产品设计协同业务场景下，多个设计人员可以基于线上已发布的基础源部件，通过WAVE几何链接，灵活的、独立的引用几何要素来进行设计，而无需主管设计在一开始就规划并搭建装配，定义各组件节点。
