有3种主要工具可以将2D草图投影到面上：投影曲线，分割线和环绕。我们应该如何选择，它们之间有什么区别？这里有一些提示给您。

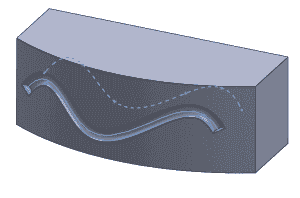

项目曲线–对于“在表面上草图”投影类型，它可以从2D草图在投影面上生成3D曲线。这是可以处理任何草图和面的最灵活的功能，但不能像其他两个面那样拆分面。这是扫掠路径的绝佳工具。
分割线–对于投影类型，它可以通过分割原始面来将区域与草图隔离。草图可以非常灵活，只需能够创建或分割投影面，因此草图可以是开放轮廓，甚至可以是单条线。它通常用于外观和贴花。

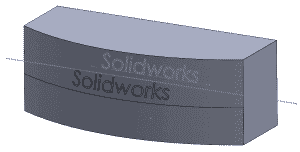

包裹–包裹就像贴纸一样，唯一的功能不仅是将草图投影到脸上，而且可以真正围绕在面孔上并创建几何形状。Analytical方法保留传统行为并完全围绕圆柱体或圆锥体。样条曲面可以包裹在任何面类型上。
下图是每个工具之间的主要功能。
| 项目曲线 | 分割线 | 包裹 | |
| 投影面类型 | 任何 | 任何 | 分析性的： 仅圆柱体和圆锥体 花键表面：任意 |
| 草图限制 | 没有 | 能够创建 分割面 |
内关闭轮廓 投射面 |
| 预计尺寸 | 脸部调整 | 脸部调整 | 用草图固定 |
| 结果 | 3D曲线 | 分割面 | 浮雕，凹凸或 抄写员 |
| 主要用途 | 扫路 参考 |
应用外观， 贴花 |
创建几何图形，固定 草图大小，完全围绕面 |
希望这些信息可以帮助您更多地了解这些草图投影工具并选择合适的建模工具。
一如以往，谢谢阅读，快乐阳光！——江苏SOLIDWORKS代理商（SOLIDWORKS 2020）
