当用户对布线精度要求不是特别高的情况下，SEE软件的2D布线功能是一个非常不错的选择。它在2D环境中一键自动布线，比较3D布线要省时省力。再加上SEE软件的3D预览功能，可以很好的实现用户避免安装干涉和线长统计的需求。
半自动生成柜体布置图
在进行2D机柜设计时，软件可自动根据原理图生成机柜符号列表，设计人员可直接选中并插入到机柜中进行布置，并且布置完毕的设备都会在此列表中消失，确保原理图和机柜设计之间数据的一致性。

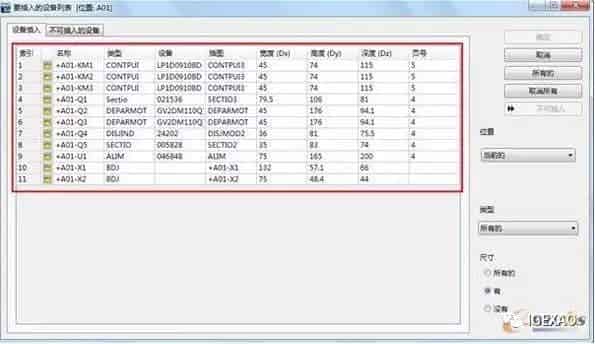

图一：机柜原件列表

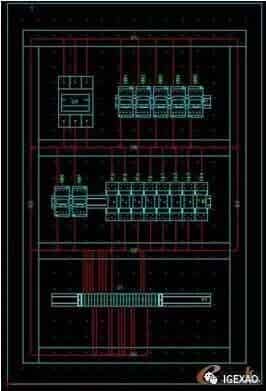

图2 柜体布置图
3D预览
设备布置完毕后无需创建三维模型，即可立即预览柜内的三维布局，为设计人员优化设备布局提供直观依据。

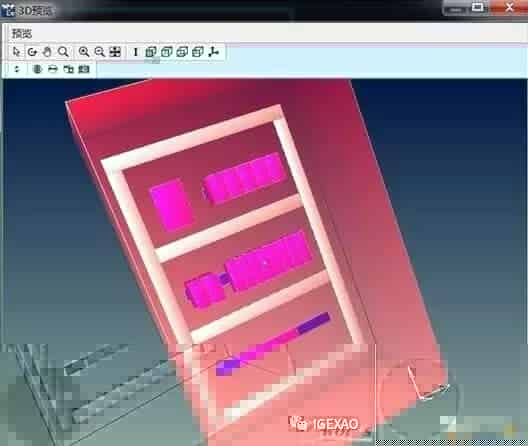

图3 3D预览
自动布线
SEE软件支持2D机柜内的自动布线，设计人员只需要完成设备，线槽的布置，即可执行自动布线，软件可根据设置的规则，实现强、弱电分离走线。并可以直观的显示线槽的填充率,为设计人员布线优化提供依据。

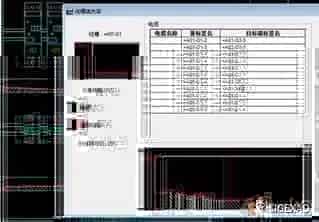

图4 自动布线
图5 计算线槽填充率
最终还可自动生成包含电线走向、电线长度的布线列表。

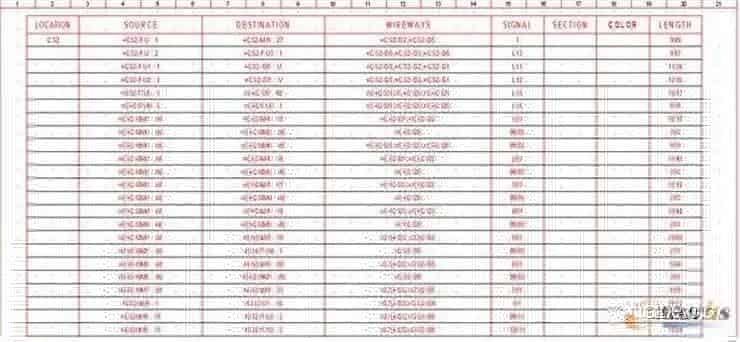

图6 布线表
自动生成开孔图
SEE软件可以根据元器件的布置自动生成面板开孔图及安装板开孔图。

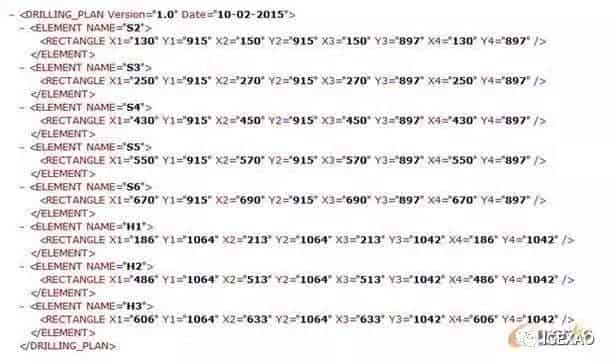

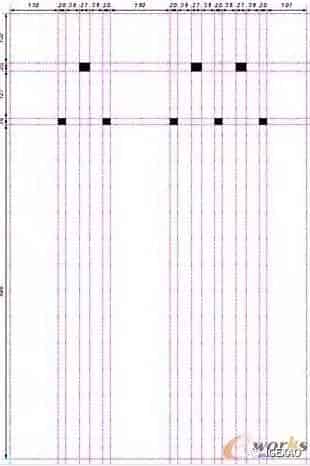

图7 开孔图
并可将开孔数据导出给数据机床，实现与生产加工的数据对接。
