SOLIDWORKS必备技能|SOLIDWORKS如何更改工程图尺寸线颜色？

SOLIDWORKS必备技能-有的时候为了便于分辨尺寸线，我们可以调整工程图的尺寸线的颜色。如何在SOLIDWORKS工程图环境中更改尺寸的颜色呢？

我们可以使用【线型】来更改尺寸颜色。 要启用启用线型工具栏，首先鼠标右键单击CommandManager栏，然后从快捷菜单中选择线型。

启用“线型”工具栏后，出现如下图所示工具栏。 工具栏包含图层，线宽和颜色工具，用于绘制实体和注释：

一、改变颜色
我们可以一次选择一个或多个尺寸/注释，然后从工具栏中选择“线色”

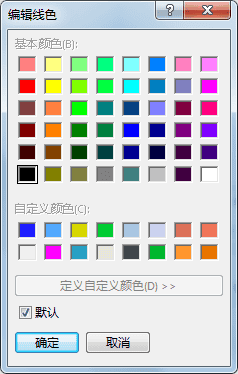

然后从“编辑线色”对话框中选择所需的颜色。 选择确定完成。

二、使用图层属性
另一个选项是使用图层，类似AutoCAD，我们可以创建绘图图层，然后选择要添加到图层的项目。 将多个图层设置不同的属性（如颜色），图层中的项目就会产生不同的显示效果。
1.点击“线型”工具栏中选择“图层属性”按钮
2.在图层对话框中选择【新建】按钮，创建一个新图层
3.输入图层名称
4.选择图层所需的颜色
5在对话框上选择OK完成

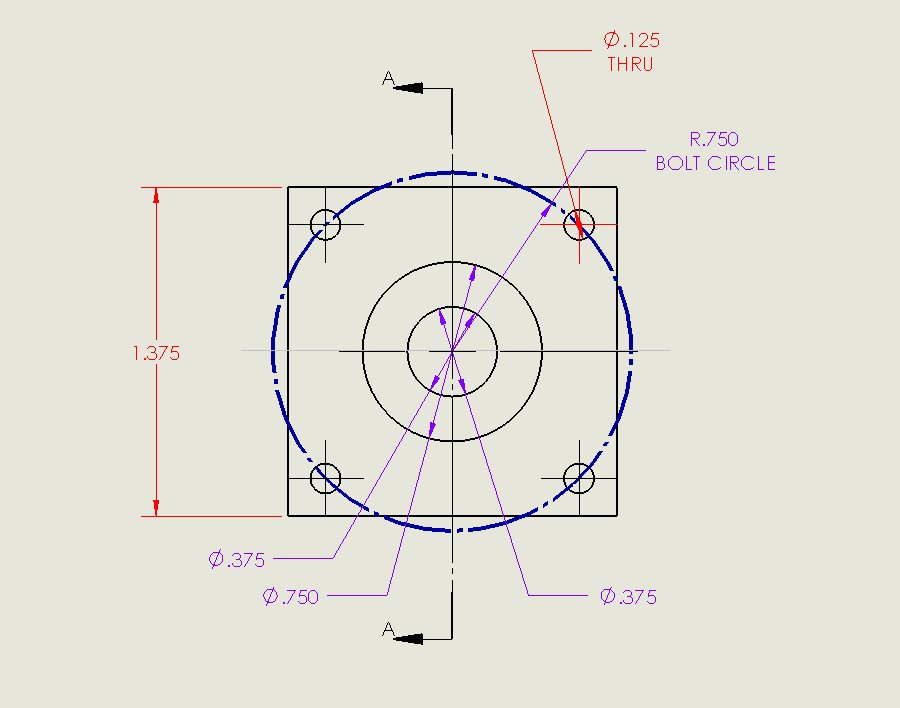

然后选择要添加到图层的尺寸或者注释，并选择更改图层按钮，并从选择框中选择一个图层。 然后，尺寸将更改为图层的应用颜色。

来源：智诚计算机辅助设计（深圳）有限公司
