PCCAD 3D机械版 助你突破参数化建模的极限

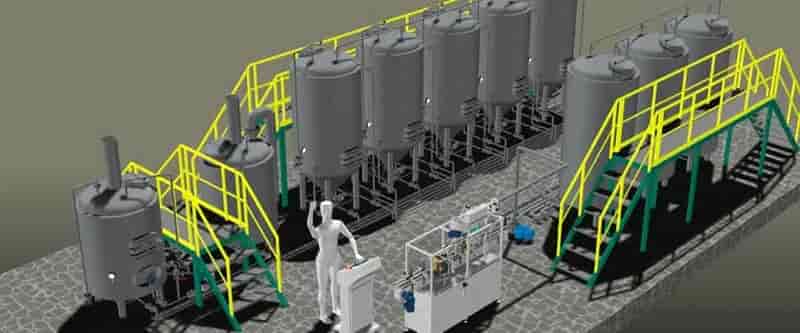

我们是食品行业自动化生产线的生产制造企业，通过使用天河PCCAD 3D机械版完成了最新产品设计。该产品的参数化模型由 3,000 多个零件（其中 500 个是唯一的）组成，包括 1,000 多个约束，其中大部分是由 PCCAD 人工智能功能自动添加的。尽管有这种复杂程度，该模型仍然可以完美运行。

设计灵感

我们的设计灵感来自马耳他十字机构（日内瓦驱动），将连续旋转运动转换为间歇旋转。设计师使用该机制以均匀的间隔将瓶子推到皮带上。

该装配体真实地展示了 PCCAD 3D机械 如何提供，不仅是 2D 建模，还包括 3D 建模功能，并充分展示了 PCCAD 3D机械 的参数化和约束功能。质量保证团队使用该组件来确保PCCAD 3D机械  V21 已为您准备好。

参数和约束

设计师真正充分利用了 PCCAD 3D机械的参数化建模功能，并展示了使用参数可变的设备配置创建模型是多么容易。在啤酒的生产线中，您可以在组件中容纳不同的瓶子尺寸，并通过参数改变喷嘴、瓶间隔组件上的叉子、传送带上的导轨、旋转平台，甚至框架组件之间的距离。

您还可以更改瓶垫组件上的喷嘴数量和叉子数量，同样只需更改一个参数即可。

设计师的另一个很酷的功能是如何在 PCCAD 3D机械 中为参数值创建限制。有 2 个参数可以限制喷嘴阀在打开之前的运动，并确保瓶垫停在正确的点。模型中还有参数可以用来为链条设置动画、旋转旋转平台以及驱动其他运动部件！

数组

瓶盖管道和瓶盖旋转鼓组件中使用的阵列是沿着路径创建的，而链阵列是在闭合多段线上创建的。要沿路径移动数组元素，只需更改偏移参数即可。

从结构元素创建模型

框架展示了用户从结构元素创建模型的可能性。

参数化零件

标准件用于将啤酒自动化生产线的各个部分连接在一起。PCCAD 3D机械中有 100 多种参数化零件可供使用。由于 设计师是使用标准参数化零件创建的，因此可以使用操纵器动态编辑整个管道系统。

准备为自己找功能强大的国产正版CAD吗？

快乐尝试，轻松正版，永久拥有。一次正版化同时拥有强大的2D+3D正版软件，那就是PCCAD B版。 免费试用我们所有的产品30天。选择自由，以及在所有地方均可使用所有语言的永久（永久）产品许可证。您会爱上我们使用PCCAD为您打造的产品。

来源：天河智造（北京）科技股份有限公司
