BIM（Building Information Modeling）曾经成为修建行业的热词。 其中心理念是完成建立项目全性命周期的可视化和量化阐发，进步项目建立与协同的服从。 同时，它可让修建师打破二维CAD图纸的范围，从三维可视化和逻辑思想的角度更直观地考虑和立异。
市场上有差别范例的BIM软件，比方建模、仿真阐发、信息办理、项目合作等，它们到场到修建物的全部性命周期中，并阐扬着差别的感化。 而BIM软件中传输非多少信息量最大的文件格局是IFC。 IFC作为一种中心文件格局，经常使用于差别BIM软件之间的数据交流和同享，能够削减文件传输中信息丧失的成绩。
但总的来讲，这些BIM软件存在内存大、运转慢等成绩。 假如我们只是想简朴地检察、提取和处置 IFC 文件数据，另有没有更多“轻量级”的软件或使用法式撑持？ 中望CAD 2022新增的IFC文件格局功用很好的处理了这个痛点。 新版本除撑持IFC导入和检察外，还撑持IFC构造树面板、数据提取等功用。

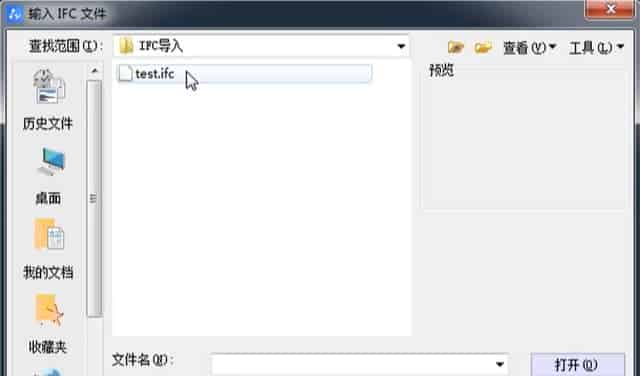

在中望CAD 2022号令行输入IFCIMPORT，能够在弹出的对话框当选择需求的IFC格局文件并导入检察。 今朝软件撑持的IFC格局范例包罗以下5种：IFC 2X3、IFC4.0、IFC 4X1、IFC 4X2和IFC 4X3，根本涵盖了市场上支流的IFC格局。
颠末屡次测试，我们发明将通例巨细的IFC文件导入软件的速率相称可观。 好比上面的视频，翻开一个30MB的IFC格局文件只需求5秒。
IFC文件导入胜利后，立刻主动弹出IFC构造树面板。 该面板分为两部门：一是按层显现模子构件的构造树，便利检察IFC模子中单个工具的详细数据和模子空间中对应工具的高亮显现 ，而且还能够直观的理解修建模子构件之间的地位与楼层的干系； 另外一种是以表格的情势展现构件修建信息的属性列表，便利工具数据修建信息的提取和导出。
IFC构造树面板中有许多躲藏的“欣喜”。 比方，经由过程单击“+”或“-”按钮，您能够睁开或折叠构造树。 经由过程挑选或打消挑选构造树中的节点，您能够掌握响应组件在模子空间中能否可见。 而且当您在构造树当选择任何组件时，模子空间视图将主动缩进并定位到所选组件的地位。 同时，在属性列表中，能够晓得所选构件的修建信息。 好比点击楼层节点，能够晓得楼层称号、楼层高度等。
除检察IFC模子和IFC构造树外，还可使用数据提取功用从IFC模子中提取所需的IFC构件信息，并按照提取的IFC属性信息，天生明细表输出到 增进BIM模子设想交换。
起首导入IFC图纸，输入DATAEXTRACTION号令，然后挑选需求提取数据的IFC块。 然后，我们能够按照 IFC 组件的范例和属性过滤选定的数据。 完成数据过滤后，能够预览数据提取表的内容，还能够自界说表格款式。 完成以上步调后，就能够导出表了。 您能够挑选将其作为表格插入到当前图形中，大概将其导出为内部表格文件或 ZEX 文件。
除上面的引见，还能够修正模子的视觉款式，让导入的IFC模子愈加美妙。 您还可让导入的 IFC 工具按照组件范例主动对图层停止分类和定名。
中望CAD 2022撑持IFC支流格局文件的导入，这意味着能够用二维CAD检察庞大的IFC模子，这是一个严重打破。
