作者:刘伟华 审校:黄健泳
适用版本:NX
我们做装配件工程图,出零件明细表的时候,可能会遇到图1、图2所示的情况。请仔细观察下面两幅图的不同。

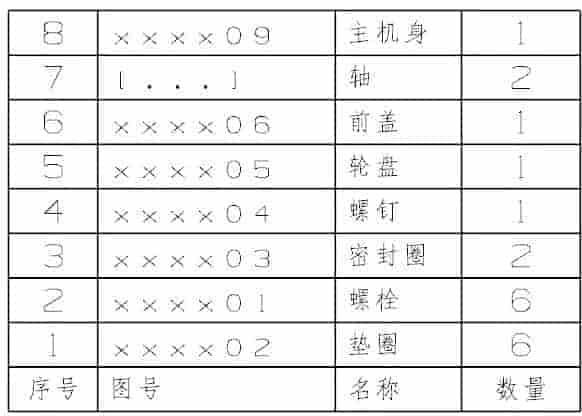

图1
图2
显而易见的是,图中有两个零件“名称”是一样的,“图号”分别为“xxxx07”和“xxxx08”。在工作,设计产品的时候,诸如此类的例子还有很多。显然,这种情况下,我们不希望把这两个零件归为同一个,所以图2的零件明细表的表达更符合我们的要求。那么,图2所示的零件明细是怎么设置的呢?
图3
首先,前面的例子中,两个零件是“名称”相同但是“图号”不同,此时,我们希望零件明细表按照“图号”进行排列。如图3所示,选择零件明细表“名称”这一列右键单击,选中设置。注意选择的时候,把鼠标放在这一列的最上面一行,系统会自动捕捉到这一整列。
图4
在“设置-列”下面,勾选“关键字段”即可。
希望对您的工作有所帮助。
