作者：孙立雪 审校：刘卫民
适用版本：NX9以下

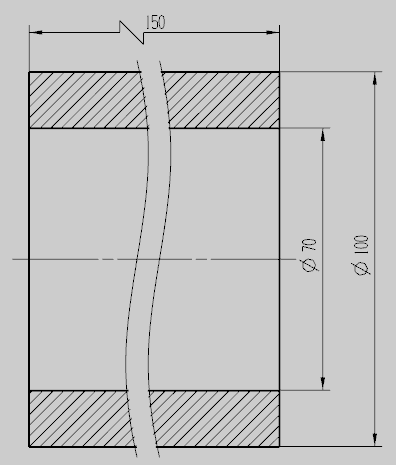

在很多工厂在实际的生产中，经常会用到单独的一个剖视图断开的情况，例如图1的样式。
图1
在NX制图中通常情况下是投影视图，断开视图，剖切断开视图最终得到图1所示最终图纸。
但是在NX低版本中不支持断开视图再进行剖切这样的操作。如图2所示，系统提示选定的视图无效。
图2
这时我们不妨换一个思路。我们最终需要的是图1样式的视图，可以尝试一下对，由投影视图剖切得到的剖视图进行断开操作，我们可以发现剖视图是可以进行断开操作的。（图3）
图3

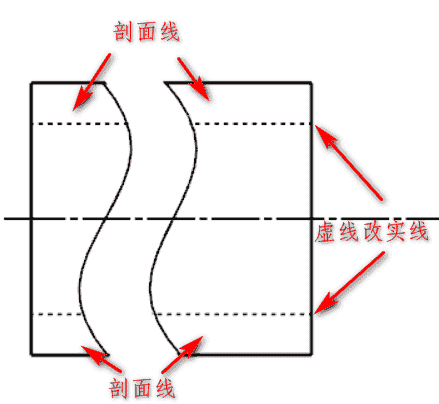

另外一种制作剖视图断开的方式，直接断开视图(图4)，再对它进行编辑调整线型，添加剖面线。也可以得到图1所示的效果。
图4
以上是NX低版本的两种剖视图断开的创建方式，希望对大家有所帮助。
