在cad上拉出xy坐标的方法步骤

??有时候输入坐标是个很麻烦的事，但可以直接把XY坐标拉出来打上，这在cad里面方法有不少。其实这个也不算太难，下面就让小编告诉你在cad上拉出xy坐标的方法，一起学习吧。

??在cad上拉出xy坐标的方法一

??RO旋转，MI镜像，al对齐都可以

??以 旋转 为例：需要把Z轴量旋转到Y轴上，旋转只能在XY面上操作，我们需要把YZ面换到XY面上来。然后旋转，最后换回世界坐标。

??那么第一步：UCS 回车 Y 回车 回车

??第二部：RO 回车 (选区所有图形) 回车 -90 回车

??第三部：UCS 回车 W 回车

??在cad上拉出xy坐标的方法二

??首先打开cad绘图页面，然后在上面的菜单栏右键单击，会弹出下面的菜单

??然后点“自定义”会弹出下面的菜单

??将“用户定义的按纽”拖到绘图的空白区域，双击之会出现下面的菜单

??然后“与此按纽关联的宏(M)”下边输入以下代码:

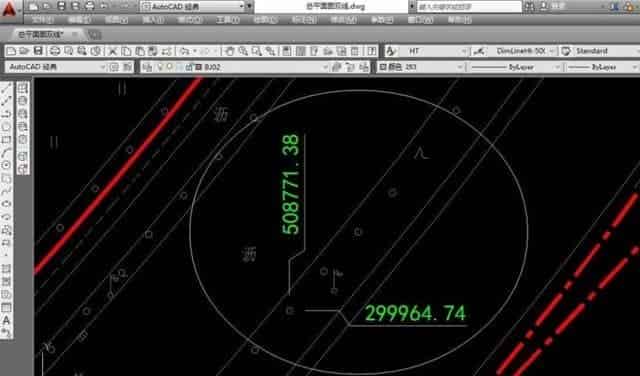

??1. 同一坐标系下的X,Y值的连续标注.想结束标注请按ESC.标注方向与坐标系一致.

??*^C^C_id;$M=_leader;;X=$(rtos,$(index,0,$(getvar,LASTPOINT)));Y=$(rtos,$(index,1,$(getvar,LASTPOINT)));;^M;

??注意:将内容全部—即从*符号开始到; 符号结束

??2. 同一坐标系下的X,Y值的连续标注.想结束标注请按ESC.标注方向为水平方向(图纸方向便于阅读).

??*^C^C_id;$M=;;_ucs;w;_leader;;X=$(rtos,$(index,0,$(getvar,LASTPOINT)));Y=$(rtos,$(index,1,$(getvar,LASTPOINT)));;ucs;p^M

??注意:将内容全部—即从*符号开始到^M符号结束@没有; 符号@

??另:a)同一坐标系:在世界坐标系中, 标注值为世界坐标值

??在用户坐标系中, 标注值为用户坐标值

??b)若想将X,Y值颠倒标注(将X标为Y,将Y标为X),请将式中的0和1交换即可.

??最后输入自己需要的代码以后点应用关闭菜单，把按纽拖到自己需要的位置就可以了。
