RP Fiber Power 主动调Q掺钕的YAG激光器

文件： Nd-YAG laser, actively Q-switched .fpw ,

Nd-YAG laser, actively Q-switched .cf .fpw

该模型为 RP Fiber Powr软件模拟体激光器的实例。随着激光器内晶体被持续不断的端面泵浦，通过晶体的光束半径近似常量。在现有情况下，高斯光束的瑞丽长度为215mm，光束半径为200um，为晶体长度的十倍，满足设定条件。

当泵浦光束略微倾斜，不再轴对称。因此，需要采用矩形结构，而非环形结构模型。选择合适的分辨率，足以满足高斯光束的完整采样。

动态模拟分两步。首先模拟泵浦相位，Q调制抑制激光的产生。此阶段可在一较长的时间范围内，需要几秒钟。其次，模拟调Q脉冲的产生。此阶段仅需较短的时间范围（可自动选择），普通电脑计算仅需零点几秒钟。

需指出，Q调制的调制时间有限。为了实现无限快速调制，在谐振腔内往返时间段内，调制具有多段分布。（表明存在多纵模）

下图所示为：

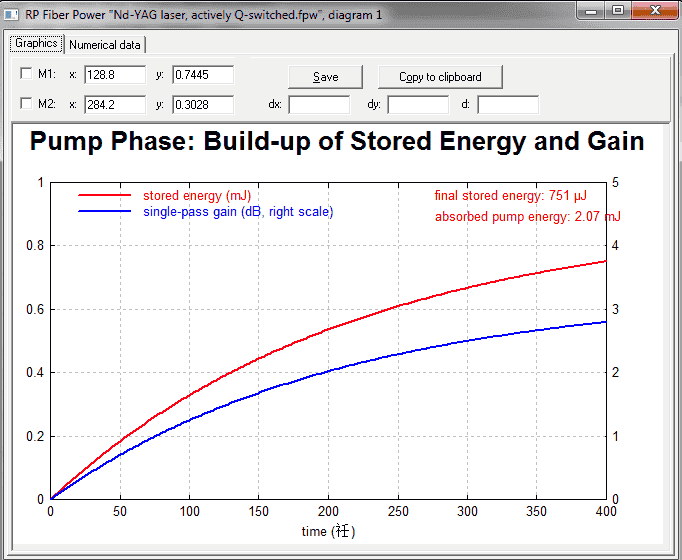

图1为脉冲相位中能量的存储及信号增益。由于荧光效应辐射能量的增加，增益曲率降低。

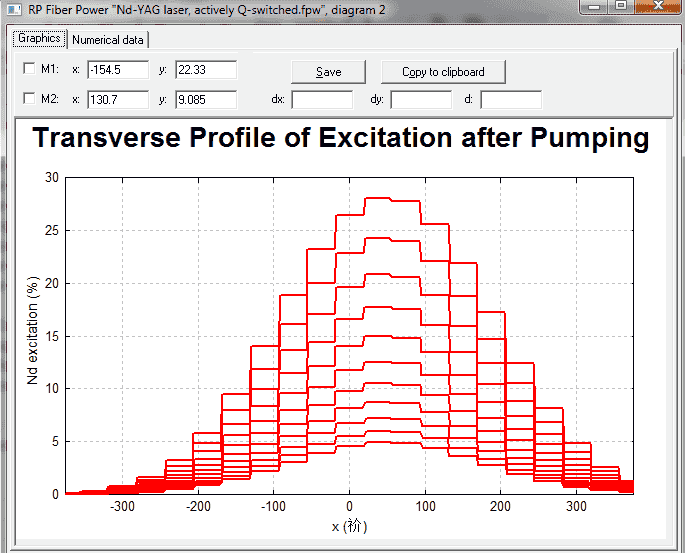

图2为泵浦相位后，晶体中钕离子激励横向分布。这也反映了泵浦光束的形状。

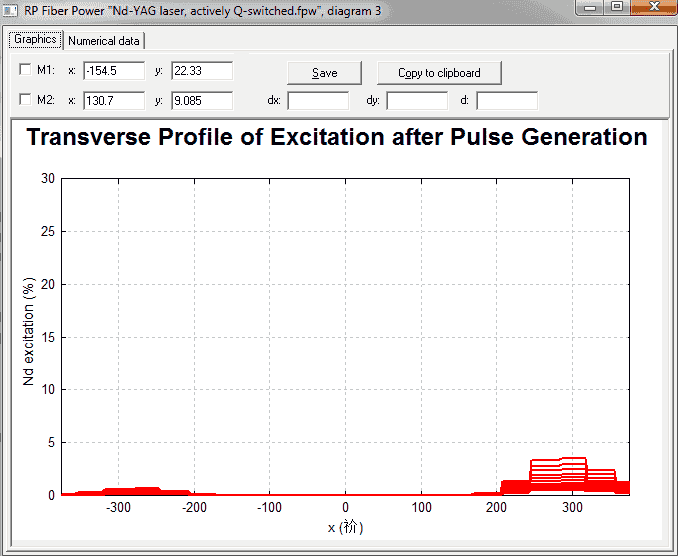

图3为脉冲产生后，钕离子激发的横向分布。由于信号光相比泵浦光能量较小，泵浦光非对称分布，部分激励仍主要位于右侧。

图4为输出功率的变化及脉冲产生过程中的增益。图中也显示了脉冲能量、峰值功率等相关参数。

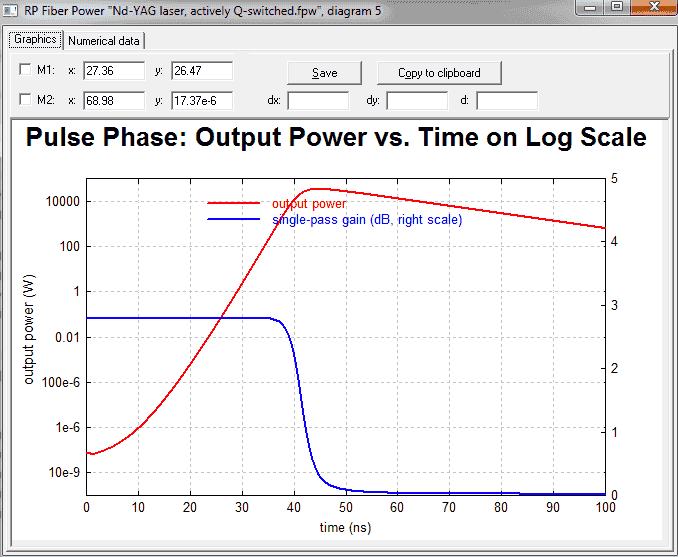

图5为对数坐标轴下，输出功率及增益的变化。可见，初始由自发辐射产生较低辐射功率，经历数阶放大之后，激光功率呈指数方式增长。

Nd-YAG laser, actively Q-switched .cf .fpw包含用户自定义项，可灵活编辑输入参量。以下范例与本实例相似。

来源：武汉墨光科技有限公司
