中望CAD的查询功能之查询半径面积和周长

中望CAD的查询功能之查询半径面积和周长

一、查询半径

查询半径命令主要用来查询指定圆以及圆弧的半径值。

调用该命令的常用方法如下。

-功能区：单击【实用工具】面板中的【半径】按钮。

-工具栏：单击【查询】工具栏中的【半径】按钮。

-菜单栏：执行【工具】–【查询】–【半径】命令。

使用以上的任意一种方法执行查询半径命令后，选择图形中的圆或圆弧，即可在命令行中显示其半径数值。

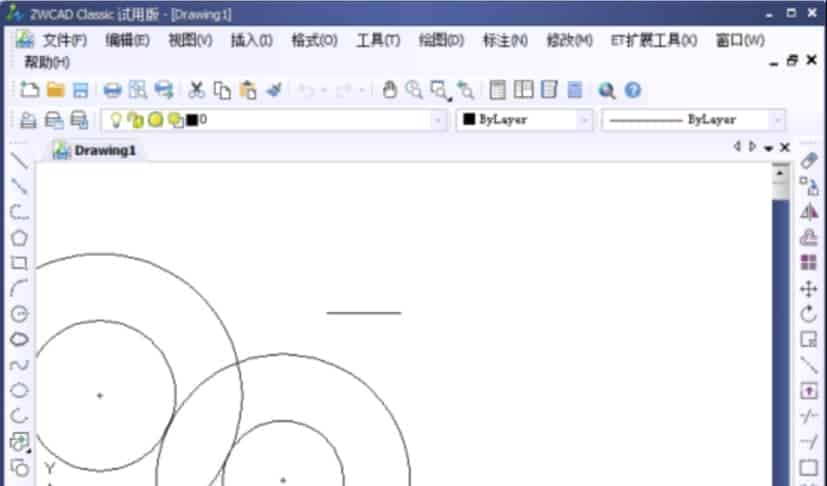

第一步：打开素材文件。

第二步：选择菜单栏：执行【工具】–【查询】–【半径】命令。

第三步：开启捕捉 选择【圆心】和【切点】。

第四步：选择需要查询数值的圆。

第五步：最后我们可以得到其数值。

二、查询角度

查询角度命令用于查询指定对象面积和周长值，同时还可以对面积以及周长进行加减运算。

调用该命令的常用方法如下。

-命令行：在命令行中输入【AREA/AA】。

-功能区：在【默认】选项卡中，单击【实用工具】面板中的【面积】按钮。

-工具栏：单击【查询】工具栏中的【面积】按钮。

-菜单栏：执行【工具】–【查询】–【面积】命令。

使用以上任意一种方法执行查询面积命令后，然后我们在【绘图区】查询角度中选择查询的图形对象，或划定需要查询的区域之后，按下回车键或者空格键，绘图区显示快捷菜单，以及查询结果。
