SOLIDWORKS Simulation仿真的兼容与非兼容的区别

一般我们在制作装配体时，如需做模拟分析，需要去确认关联件是否为焊接件，因为在针对焊接件与非焊接件上SOLIDWORKS Simulation有专门针对其的区别选项——兼容和非兼容网格。

首先介绍下兼容和非兼容，两者指的是属于不同实体的接触几何实体上的网格连续性类型。它们适用于使用实体或壳体单元进行网格化，或者使用混合网格中的两种单元类型进行网格化的装配体和多实体零件网格。但请注意，这些不适用于单一零部件(单一实体或曲面实体)。

兼容网格

在兼容网格中，接触实体被网格化，以便在每个实体的网格之间存在节点到节点的对应。

对应的节点可以合并(对于接合相触面)或叠加。对于无穿透接触面，会在源面和目标面上的重合节点之间创建节点到节点接触单元。基于兼容网格的结果比基于不兼容网格的结果更加准确。

非兼容网格

而在非兼容网格中，在每个接触实体的网格之间不存在节点到节点的对应，每个实体单独进行网格化。

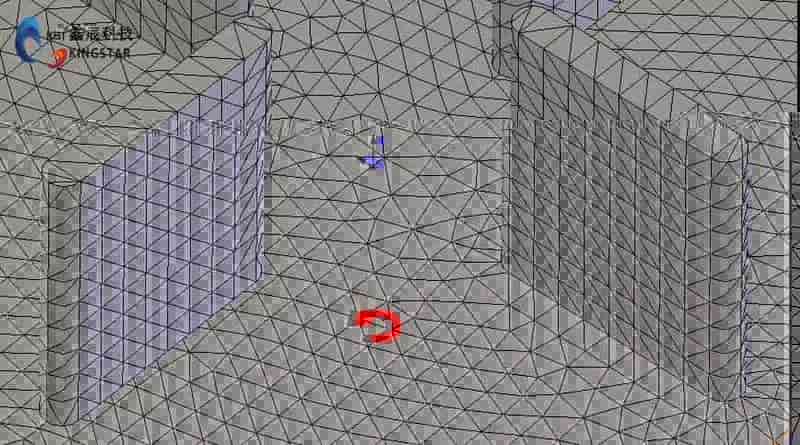

如上图所示，左边的是非兼容网格，而右边的则是兼容网格，可以发现左边的插键和平面两者的网格是不连贯的，也就是不是一个部件，而右边的则是接合网格，在这种情况下进行运行后结果如下：

非兼容

兼容性
