ThinkDesign2018新功能介绍——3MF文件

详情

3MF是3D打印的一种格式，可以取代STL格式。在ThinkDesign中，通过3D打印命令保存的格式是有局限性的，另存为3MF格式可以有效改善这方面的问题。在ThinkDesign2018中，增加了3MF格式的导入和导出，把实体另存为网格时，有更多的选项供选择。本文档将逐步介绍3MF格式在ThinkDesign中的应用。

3MF格式

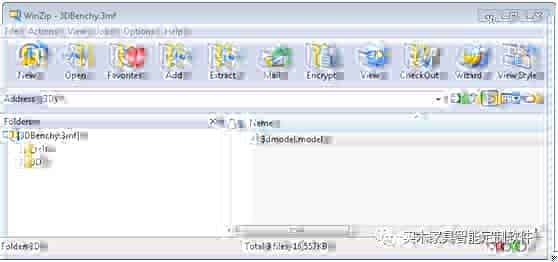

3MF格式是一种在3D打印平台上应用的模型压缩包，类似于CAD软件，可包含多个组件和参考系统。3MF格式是一种压缩包，可以使用Winzip打开，因为它是用压缩算法压缩而成的。压缩包中可以存储缩略图、打印文件和其他软件的特定文件。压缩包中最重要的文件是在3D文件夹中的“3dmodel.model”模型。

导入

导入一个3MF文件非常简单，导入的文件会被作为和修改成组件/网格。

因此，在ThinkDesign中，可以像打开其他格式文件一样打开“*.3mf”文件。

另存为

由于3MF文件只能包含网格和组件，所有只有曲面、实体和网格才能被导出，单条曲线和点会被忽略。在创建文件前，曲面和实体会被转换成网格，这些都在保存选项中通过设置“使用当前精度”或给定一个值完成。如下图所示。

单位：另存为时使用的单位，默认是毫米。

位置公差：2点之间的距离，在实体转换成网格时使用。

保持层级：让用户选择是否保持组件。

使用当前精度：让用户决定使用每一个实体的基本精度或下面的设置统一精度。

曲面公差：曲面和网格的最大误差。

当文件被保存时，一个日志文件会被保存到相同的文件夹下。日志信息包括实体的数量、类型和一些警告信息。这对于在遇到问题时非常有用。
