怎么画CAD餐厅吊顶图,餐厅是人吃饭的地方，怎么设置餐厅的吊顶图呢，如下图教您画吊顶图。实现的方法和详细的操作步骤如下：
1、首先，在如下标注的地方需要画吊顶，如下图所示，然后进入下一步。
2、其次，完成上述步骤后，使用矩形工具绘制一个矩形。
在左侧留一个空间以显示窗帘，如下图所示，然后进入下一步。
3、接着，完成上述步骤后，从图库复制窗帘，如下图所示，然后进入下一步。
4、然后，完成上述步骤后，偏移此处定义的矩形，可以将其定义为400
mm，其中青色表示石膏板，如下图所示，然后进入下一步。
5、随后，完成上述步骤后，在绘制灯带的过程中，此处的红色表示灯带，如下图所示，然后进入下一步。
6、接着，完成上述步骤后，放置大灯，如下图所示，然后进入下一步。
7、然后，完成上述步骤后，从图库复制筒灯，如下图所示，然后进入下一步。
8、随后，完成上述步骤后，绘制以下图片，共有三个菱形，这里使用旋转工具绘制正方形，如下图所示，然后进入下一步。

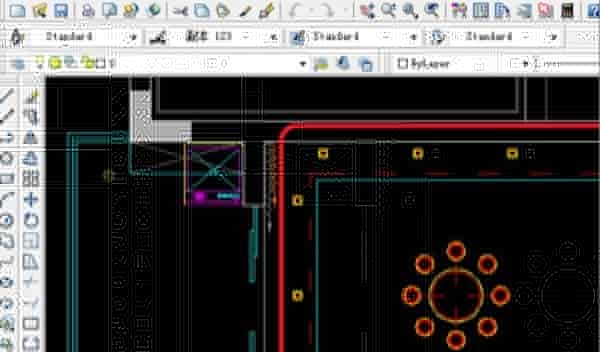

9、最后，完成上述步骤后，就达到了想要的效果了，如下图所示。这样，问题就解决了。
