RP Fiber Power 高阶光孤子脉冲

 文件：Higher-order Solitons .fpw

(对应表格操作文件Higher-order Solitons . fpi)

该范例为掺锗石英光纤内高阶光孤子的传输。

给定锗含量分布条件下，计算模式特性。选择合适的参量，获得单模特性。

选择各阶色散分布、或仅选择二阶色散、用于超短脉冲的模拟。

可选择非啁啾sech2型初始脉冲，及对应高阶光孤子的能量（例如2阶或4阶）。

可见，对于短孤子脉冲宽度（1ps或更短），高阶色散严重影响脉冲传输，导致一个周期后孤子脉冲不再重现。

图形如下：

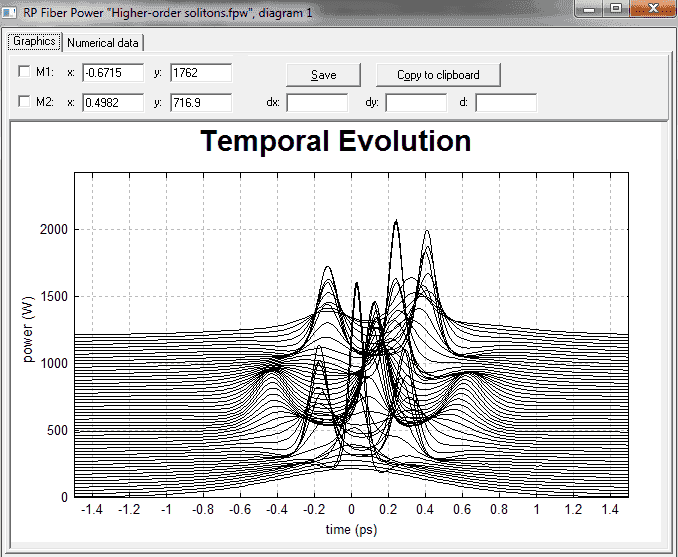

图1为不同光纤长度下，光功率随时间的变化。

图2为相关信息的彩色图像。

图3为光谱的变化：不同光纤长度下，光谱功率密度与波长的关系。

图4为光谱变化的彩色图像。

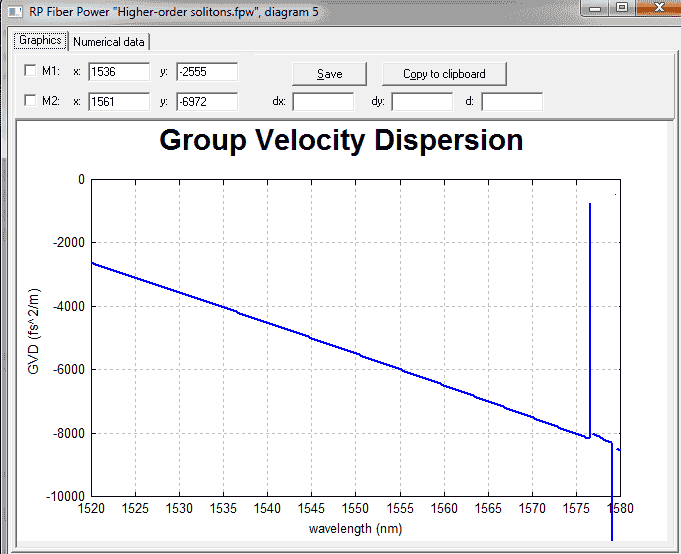

图5为光纤的色散分布，表明强烈的三阶色散。

图6为以GIF格式保存的光谱图像。
