WinForm应用实战开发指南 – 如何用DevExpress控件实现多层级的数据展示

本文将为大家介绍如何用DevExpress控件实现多层级的数据展示，欢迎下载相关组件体验！

在一些应用场景中，我们需要实现多层级的数据表格显示，如常规的二级主从表数据展示，甚至也有多个层级展示的需求，那么我们如何通过

二级主从表数据展示

主从表数据，我们知道，一个主表记录里面关联有多条明细从表记录，在数据定义的层次上我们体现如下所示。

先定义一个实体类信息作为载体。

/// <summary>/// 记录基础信息/// </summary>public class DetailInfo{public DetailInfo(){this.ID = Guid.NewGuid().ToString();}/// <summary>/// ID标识/// </summary>public string ID { get; set; }/// <summary>/// 名称/// </summary>public string Name { get; set; }/// <summary>/// 描述信息/// </summary>public string Description { get; set; }}

然后主从表的数据实体类就是除了包含这些信息外，再包含一个子列表（列表信息不一定是同一个实体类），如下所示。

/// <summary>/// 二级层次的列表/// </summary>public class Detail2Result : DetailInfo{public List<DetailInfo> Detail2List { get; set; }}

这个是我们使用继承关系简化了信息的定义，就是这个实体类包含主表信息外，还包含一个列表集合，属于从表数据的。

有了这些数据的定义，我们构建一些测试的数据，如下所示。

//创建测试数据var result = new Detail2Result(){Name = "测试",Description = "描述内容",Detail2List = new List<DetailInfo>(){new DetailInfo(){Name = "111测试",Description = "111描述内容"},new DetailInfo(){Name = "222测试",Description = "222描述内容"},new DetailInfo(){Name = "333测试",Description = "333描述内容"}}};//构造一个记录的集合var list = new List<Detail2Result>() { result };

这样我们就构建了一个主表从表记录的数据源，可以用于表格控件的绑定的了。

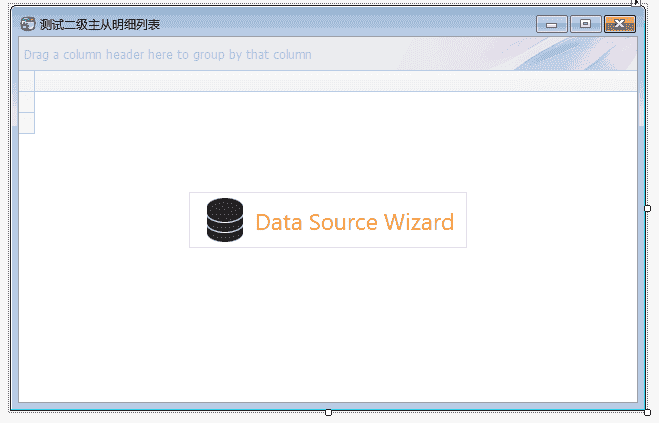

首先我们在界面上创建一个空白的窗体用于演示，并在窗体上增加一个GridControl控件用于展示主从表的数据，如下界面所示。

然后，我们可以通过代码创建我们需要的视图信息，如创建主表的GridView显示如下所示。

/// <summary>/// 创建第一个视图/// </summary>private void CreateGridView(){var grv = this.gridView1;//创建从表显示的列grv.Columns.Clear();grv.CreateColumn("ID", "ID");//.Visible = false;grv.CreateColumn("Name", "名称");grv.CreateColumn("Description", "描述内容");grv.OptionsBehavior.ReadOnly = false;grv.OptionsBehavior.Editable = true;}

很简单，我们创建几个列，并指定它的Caption中文显示属性就可以了，然后我们接着还需要创建从表的GridView显示数据，这个是这篇随笔的关键。

具体的代码一次性贴出来，如下所示。

GridView grv2 = null;/// <summary>/// 创建第二个视图/// </summary>private void CreateLevelView(){var grv = this.gridView1;var gridControl = this.gridControl1;//创建一个从表的GridView对象grv2 = new GridView();grv2.ViewCaption = "记录明细";grv2.Name = "grv2";grv2.GridControl = gridControl;//构建GridLevelNode并添加到LevelTree集合里面var node = new GridLevelNode();node.LevelTemplate = grv2;node.RelationName = "Detail2List";//这里对应集合的属性名称gridControl.LevelTree.Nodes.AddRange(new GridLevelNode[]{node});//添加对应的视图集合显示gridControl.ViewCollection.Clear();gridControl.ViewCollection.AddRange(new BaseView[] { grv, grv2 });//创建从表显示的列grv2.Columns.Clear();grv2.CreateColumn("ID", "ID");grv2.CreateColumn("Name", "名称");grv2.CreateColumn("Description", "描述内容");//设置非只读、可编辑grv2.OptionsBehavior.ReadOnly = false;grv2.OptionsBehavior.Editable = true;}

我们这里注意到 GridLevelNode 对象，它是我们主从表节点的关键信息，我们需要了解下面部分的代码：

//构建GridLevelNode并添加到LevelTree集合里面var node = new GridLevelNode();node.LevelTemplate = grv2;node.RelationName = "Detail2List";//这里对应集合的属性名称gridControl.LevelTree.Nodes.AddRange(new GridLevelNode[]{node});

首先是创建一个节点，然后指定它的 LevelTemplate 为我们新建的GridView，并且他的子集合对象名称为 Detail2List ，最后把这个节点的信息加入到 gridControl.LevelTree.Nodes 里面就可以了，其他的代码就和第一步差不多，指定显示的列和中文显示名称即可。

还有就是我们需要把创建的GridView 加入到指定的集合里面。

//添加对应的视图集合显示gridControl.ViewCollection.Clear();gridControl.ViewCollection.AddRange(new BaseView[] { grv, grv2 });

到这里基本上就是大功告成了，剩下的就是数据的绑定处理了。前面我们已经介绍了实体类的准备工作和创建测试数据的代码，那么我们这里沿用上面的代码进行数据的绑定就可以了。如下代码所示。

/// <summary>/// 绑定数据源/// </summary>private void BindData(){//创建测试数据var result = new Detail2Result(){Name = "测试",Description = "描述内容",Detail2List = new List<DetailInfo>(){new DetailInfo(){Name = "111测试",Description = "111描述内容"},new DetailInfo(){Name = "222测试",Description = "222描述内容"},new DetailInfo(){Name = "333测试",Description = "333描述内容"}}};//构造一个记录的集合var list = new List<Detail2Result>() { result };//绑定数据源this.gridControl1.DataSource = list;}private void FrmTestDetails_Load(object sender, EventArgs e){BindData();}

我们来运行下完成的程序界面，可以看到例子的效果界面如下所示。

我们可以看到数据记录是有树形节点的，展开就可以看到明细记录了，这个就是我们这里介绍的二级主从表数据的展示效果。

三级主从表数据展示

上面介绍了二级主从表的数据展示，其实GridControl可以用于展示三级以及更多层级的数据展示，只要你的数据设计合理，就可实现多层级的正确展示的。

本小节介绍三级的主从表数据展示，和二级数据展示类似，不过我们进一步实现了多层级的处理而已。

我们在二级层次的数据上定义了一个三级层次的数据实体类，如下所示。

/// <summary>/// 二级层次的列表/// </summary>public class Detail2Result : DetailInfo{public List<DetailInfo> Detail2List { get; set; }}/// <summary>/// 三级层次的列表/// </summary>public class Detail3Result : DetailInfo{public List<Detail2Result> Detail3List { get; set; }}三级层次的测试数据初始化如下所示：//创建测试数据var result = new Detail3Result(){Name = "测试11",Description = "描述内容11",//二级列表Detail3List = new List<Detail2Result>(){new Detail2Result(){Name = "测试22",Description = "描述内容22",//三级列表Detail2List = new List<DetailInfo>(){new DetailInfo(){Name = "31测试",Description = "31描述内容"},new DetailInfo(){Name = "32测试",Description = "32描述内容"},new DetailInfo(){Name = "33测试",Description = "33描述内容"}}}}};//构造一个记录的集合var list = new List<Detail3Result>() { result };和二级层次的处理步骤类似，我们先创建主表的信息展示，如下所示。/// <summary>/// 创建第一个视图/// </summary>private void CreateGridView(){var grv = this.gridView1;var gridControl = this.gridControl1;//创建从表显示的列grv.Columns.Clear();grv.CreateColumn("ID", "ID");//.Visible = false;grv.CreateColumn("Name", "名称");grv.CreateColumn("Description", "描述内容");grv.OptionsBehavior.ReadOnly = false;grv.OptionsBehavior.Editable = true;}

然后着手创建二级、三级的列表信息展示：

GridView grv2 = null;GridView grv3 = null;/// <summary>/// 创建第二个视图/// </summary>private void CreateLevelView(){var grv = this.gridView1;var gridControl = this.gridControl1;//创建一个二级从表的GridView对象grv2 = new GridView();grv2.ViewCaption = "记录明细";grv2.Name = "grv2";grv2.GridControl = gridControl;//创建一个三级从表的GridView对象grv3 = new GridView();grv3.ViewCaption = "记录明细2";grv3.Name = "grv3";grv3.GridControl = gridControl;

这样我们相当于创建多两个（总共三个GridView对象）用于展示数据列表。

接着最为关键的是主从关系的节点，我们可以简单的理解他的Node节点和我们树形列表的Node处理方式类似即可。

//构建GridLevelNodevar topNode = new GridLevelNode();topNode.LevelTemplate = grv2; //这里是对应的视图topNode.RelationName = "Detail3List"; //这里对应集合的属性名称//构建GridLevelNodevar secondNode = new GridLevelNode();secondNode.LevelTemplate = grv3; //这里是对应的视图secondNode.RelationName = "Detail2List";//这里对应集合的属性名称//需要添加节点的层级关系，类似Tree节点处理topNode.Nodes.Add(secondNode);//最后添加节点到集合里面gridControl.LevelTree.Nodes.Add(topNode);

通过定义两个GridLevelNode，然后指定他们的Node关系（ topNode.Nodes.Add(secondNode) ），这样我们就可以很清晰的关联起来它们的节点关系了。

最后是把我们创建的几个视图加入到集合里面，并设定一些关系即可。

//添加对应的视图集合显示gridControl.ViewCollection.Clear();gridControl.ViewCollection.AddRange(new BaseView[] { grv, grv2, grv3 });//创建从表显示的列grv2.Columns.Clear();grv2.CreateColumn("ID", "ID");grv2.CreateColumn("Name", "名称");grv2.CreateColumn("Description", "描述内容");//创建从表显示的列grv3.Columns.Clear();grv3.CreateColumn("ID", "ID");grv3.CreateColumn("Name", "名称");grv3.CreateColumn("Description", "描述内容");//设置非只读、可编辑grv2.OptionsBehavior.ReadOnly = false;grv2.OptionsBehavior.Editable = true;//设置非只读、可编辑grv3.OptionsBehavior.ReadOnly = false;grv3.OptionsBehavior.Editable = true;整个部分的代码如下所示。GridView grv2 = null;GridView grv3 = null;/// <summary>/// 创建第二个视图/// </summary>private void CreateLevelView(){var grv = this.gridView1;var gridControl = this.gridControl1;//创建一个二级从表的GridView对象grv2 = new GridView();grv2.ViewCaption = "记录明细";grv2.Name = "grv2";grv2.GridControl = gridControl;//创建一个三级从表的GridView对象grv3 = new GridView();grv3.ViewCaption = "记录明细2";grv3.Name = "grv3";grv3.GridControl = gridControl;//构建GridLevelNodevar topNode = new GridLevelNode();topNode.LevelTemplate = grv2; //这里是对应的视图topNode.RelationName = "Detail3List"; //这里对应集合的属性名称//构建GridLevelNodevar secondNode = new GridLevelNode();secondNode.LevelTemplate = grv3; //这里是对应的视图secondNode.RelationName = "Detail2List";//这里对应集合的属性名称//需要添加节点的层级关系，类似Tree节点处理topNode.Nodes.Add(secondNode);//最后添加节点到集合里面gridControl.LevelTree.Nodes.Add(topNode);//添加对应的视图集合显示gridControl.ViewCollection.Clear();gridControl.ViewCollection.AddRange(new BaseView[] { grv, grv2, grv3 });//创建从表显示的列grv2.Columns.Clear();grv2.CreateColumn("ID", "ID");grv2.CreateColumn("Name", "名称");grv2.CreateColumn("Description", "描述内容");//创建从表显示的列grv3.Columns.Clear();grv3.CreateColumn("ID", "ID");grv3.CreateColumn("Name", "名称");grv3.CreateColumn("Description", "描述内容");//设置非只读、可编辑grv2.OptionsBehavior.ReadOnly = false;grv2.OptionsBehavior.Editable = true;//设置非只读、可编辑grv3.OptionsBehavior.ReadOnly = false;grv3.OptionsBehavior.Editable = true;}也就是我们在窗体初始化的时候，创建它们的视图关系即可，如下代码所示。/// <summary>/// 测试三级主从明细列表/// </summary>public partial class FrmTestDetails2 : BaseForm{public FrmTestDetails2(){InitializeComponent();CreateGridView();CreateLevelView();}

最后就是数据源的绑定操作了，这个利用前面介绍过的准备数据即可。

private void FrmTestDetails2_Load(object sender, EventArgs e){BindData();}/// <summary>/// 绑定数据源/// </summary>private void BindData(){//创建测试数据var result = new Detail3Result(){Name = "测试11",Description = "描述内容11",//二级列表Detail3List = new List<Detail2Result>(){new Detail2Result(){Name = "测试22",Description = "描述内容22",//三级列表Detail2List = new List<DetailInfo>(){new DetailInfo(){Name = "31测试",Description = "31描述内容"},new DetailInfo(){Name = "32测试",Description = "32描述内容"},new DetailInfo(){Name = "33测试",Description = "33描述内容"}}}}};//构造一个记录的集合var list = new List<Detail3Result>() { result };//绑定数据源this.gridControl1.DataSource = list;}

以上就是三级层次的关系处理，如果我们理解了，其他更多层级的数据展示也是依照这个规则，增加节点和视图即可，原理一样。

案例的效果如下所示。

利用分页控件实现数据的展示

上面的两个案例是基于DevExpress的内置表格控件GridControl进行处理的，我们在Winform框架的开发过程中，往往为了效率和分页方便，一般都是使用分页控件来展示数据的，那么利用分页控件实现多层级的数据展示是如何的呢/p>

其实基本步骤也是差不多的，只是主表视图使用分页控件即可，如下所示。

/// <summary>/// 数据指定的主从表展示/// </summary>public partial class FrmDictTypeMasterDetail : BaseDock{public FrmDictTypeMasterDetail(){InitializeComponent();InitDictItem();this.winGridViewPager1.OnPageChanged += new EventHandler(winGridViewPager1_OnPageChanged);this.winGridViewPager1.OnStartExport += new EventHandler(winGridViewPager1_OnStartExport);this.winGridViewPager1.OnDeleteSelected += new EventHandler(winGridViewPager1_OnDeleteSelected);this.winGridViewPager1.OnRefresh += new EventHandler(winGridViewPager1_OnRefresh);this.winGridViewPager1.AppendedMenu = this.contextMenuStrip1;this.winGridViewPager1.ShowLineNumber = true;this.winGridViewPager1.BestFitColumnWith = false;//是否设置为自动调整宽度，false为不设置this.winGridViewPager1.gridView1.DataSourceChanged += new EventHandler(gridView1_DataSourceChanged);this.winGridViewPager1.gridView1.CustomColumnDisplayText += new DevExpress.XtraGrid.Views.Base.CustomColumnDisplayTextEventHandler(gridView1_CustomColumnDisplayText);this.winGridViewPager1.gridView1.RowCellStyle += new DevExpress.XtraGrid.Views.Grid.RowCellStyleEventHandler(gridView1_RowCellStyle);CreateLevelView();RegisterEvent();}GridView grv2 = null;private void CreateLevelView(){var grv = this.winGridViewPager1.GridView1;var gridControl = this.winGridViewPager1.gridControl1;//创建一个从表的GridView对象grv2 = new GridView();grv2.ViewCaption = "记录明细";grv2.Name = "grv2";grv2.GridControl = gridControl;//构建GridLevelNode并添加到LevelTree集合里面var node = new GridLevelNode();node.LevelTemplate = grv2;node.RelationName = "Children";gridControl.LevelTree.Nodes.AddRange(new GridLevelNode[]{node});gridControl.ViewCollection.Clear();gridControl.ViewCollection.AddRange(new BaseView[] { grv, grv2 });//创建从表显示的列grv2.Columns.Clear();grv2.CreateColumn("ID", "ID").Visible =false; //标识行的关键字，可用于删除处理grv2.CreateColumn("DictType_ID", "DictType_ID").Visible = false;//创建一个字段，隐藏的，存储记录grv2.CreateColumn("Name", "项目名称");grv2.CreateColumn("Value", "项目值");grv2.CreateColumn("Seq", "排序");grv2.CreateColumn("Remark", "备注");grv2.OptionsBehavior.ReadOnly = false;grv2.OptionsBehavior.Editable = true;grv2.DataSourceChanged += grv2_DataSourceChanged;}

以上就是基于GridControl实现数据的主从关系的处理，可以实现多层级的展示，希望这些案例能够对你展示数据有所帮助。
