还在对着图片画二维图？直接用这个方法就能自动生成啦！

DraftSight Premium 是一款功能丰富而且专业的2D CAD设计制作软件，为用户提供了一系列的CAD设计解决方案，适用于广大机械工程师、建筑工程师、设计服务提供商等专业CAD用户。

又收到老板丢过来的产品图片， 要求你三天内照着画完二维图了吗/span> 还在加班加点对着图片画图画到腰酸背痛、脖子疼吗/span> 有想过直接把jepg、png、bmp的光栅图像转化为CAD矢量图吗/span>

试试用DraftSight Premium新增功能

——图像跟踪器[命令：TRACEIMAGE] 只需三个步骤！就能轻轻松松将图片转成CAD，

一起来看看具体是如何操作的吧~

 Step1 一键导入

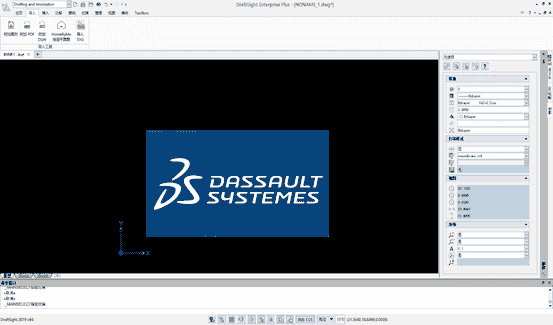

在操作空间中导入想生成矢量图的图像，一般图像追踪器的主要用例和工作流程聚焦于非手绘建筑平面图、徽标和带曲线的简单图像。
如下图所示：

 Step2 轻松调整

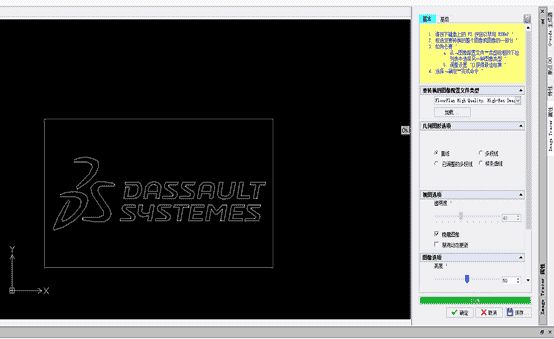

在命令窗口输入TRACEIMAGE或在插件工具中选择Image Tracer，框选图像，在命令窗口中调整图像，类型为Logo，选择检测选项为边线、视图隐藏图像等。

 Step3 快速生成

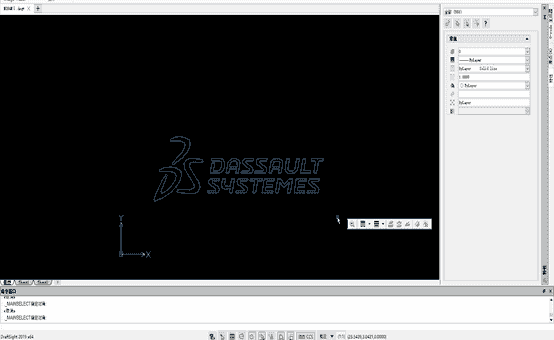

生成高清的矢量化线实体。

值得注意的是Image Tracer最适合分辨率最低为300 DPI（每英寸点数）的高分辨率图像。

同理，我们接下来还可以对其他图像进行处理，当选择如下图的零件图像时，我们将图形类型调整为中等质量和低分辨率图像，根据零件的形状进行几何图形的调整和微调默认值。

 o 系统提供了带有预设值的图像轮廓类型，可供在跟踪图像时选择。
 o 高级设置允许调整和微调默认值，以获得更好的转换质量和结果。
 还可以保存自定义设置，以便对类似的图像类型重复使用。

根据我们的要求，对该零件的图像调整，转化为矢量化线实体图后就会变成如下图显示：

 什么是DraftSightnbsp;

DraftSight Premium 是一款功能丰富而且专业的2D CAD设计制作软件，为用户提供了一系列的CAD设计解决方案，适用于广大机械工程师、建筑工程师、设计服务提供商等专业CAD用户。

其熟悉的用户界面有助于从当前的CAD应用程序快速过渡，集查看、编辑和创建CAD模型为一体，包含丰富的功能组件和绘图工具。提供丰富的功能，如：处理图形文件、查看图形、3D查看和演示、格式化图形、图形对象、修改对象、创建和修改标注、创建与修改三维对象等。让用户可以更轻松、更快速、更高效地创建、编辑、查看和标记任何类型的2D和3D dwg文件。

DraftSight可与dwg、dxf、dwt等文件格式兼容，可直接对模型进行创建、编辑、查看等操作，并拥有G代码追加，尺寸改进，版块改进以及文字弯曲等功能，可以满足不同设计师的需求。可以满足用户的设计需求和偏好，还可用来查看、编辑、创建dwg、dxf、dwt文件，丰富的功能支持，在各个菜单中能够看到非常多有用的工具，在文件菜单中还可以把设计图纸输出成bmp、emf、jpg、pdf、png、sld、svg、eps等图片格式，从而方便保存和打印。
